LT3710

2次側同期整流式ポスト・レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$5.27
特長
  •  絶縁DC/DCコンバータにおいて安定化された補助出力を生成
  •  ±1.5%精度の0.8V電圧リファレンス
  •  デュアルNチャネルMOSFET同期ドライバ
  •  高スイッチング周波数：最大500kHz
  •  プログラム可能な電流制限保護
  •  プログラム可能なソフトスタート
  •  周波数の自動同期化
  •  熱特性が改善された小型の16ピンTSSOPパッケージ
製品概要
show more Icon

LT3710は、単一2次巻線マルチ出力電源における補助出力向けに設計された高効率降圧スイッチング・レギュレータです。

LT3710はデュアル同期NチャネルMOSFETをドライブし、高効率を達成します。リーディングエッジ変調により、1次側ピーク電流モード制御または1次側ピーク電圧モード制御で良好に動作します。トランス2次巻線の立ち下がりに同期し、シングルエンド絶縁パワー・コンバータ方式とダブルエンド絶縁パワー・コンバータ方式のどちらでも使用可能です。高速オペアンプを内蔵し、最適な補償と高速過渡応答を実現します。また、ユーザが選択可能な不連続導通モードにより、軽負荷時の効率を向上させます。

LT3710は熱特性が改善されたTSSOP-16 露出パッド・パワー・パッケージで供給されます。


アプリケーション

  •  48V絶縁DC/DCコンバータ
  •  マルチ出力電源
  •  オフライン・コンバータ
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$5.27
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT3710

資料

6
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • データシート
  • ユーザ・ガイド
  • デザイン・ノート
  • すべて
    TickIcon
  • English
  • 中国語
  • 日本語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 08/28/2007
English

LT3710: Secondary Side Synchronous Post Regulator Data Sheet

PDFファイルを開く

redirect
222.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/23/2018
English
R459 Reliability Data redirect icon

20.22 K

download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 09/24/2009
English
DC448A - Demo Manual redirect icon

543.00K

download

PDFをダウンロード

デザイン・ノート

3

PDF Vector

HTML

更新 01/01/2002
English
Design Note 299: Multiple Output Isolated Power Supply Achieves High Efficiency with Secondary Side Synchronous Post Regulator redirect icon

PDF Vector

HTML

更新 01/01/2002
中国語
设计要点 299：多输出隔离电源利用次级侧同步后置稳压器实现了高效率 redirect icon

PDF Vector

HTML

更新 01/01/2002
日本語
DN-299: 高効率を達成する2次側同期整流式ポスト・レギュレータによる複数出力絶縁型電源 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3710EFE#PBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3710EFE#TRPBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3710EFE#PBF

製造中

LT3710EFE#TRPBF

製造中

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3710EFE#PBF

製造中

LT3710EFE#TRPBF

製造中

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

絶縁型 μModule コンバータ2
LTM8047
popup image
Cart

新規設計に推奨

入力電圧範囲3.1V～32Vの絶縁型μModule DC/DCコンバータ

LTM8048
popup image
Cart

新規設計に推奨

LDOポスト・レギュレータ内蔵で入力電圧範囲が3.1V～32Vの絶縁型μModule DC/DCコンバータ

評価用キット

評価用キット 1

reference details image

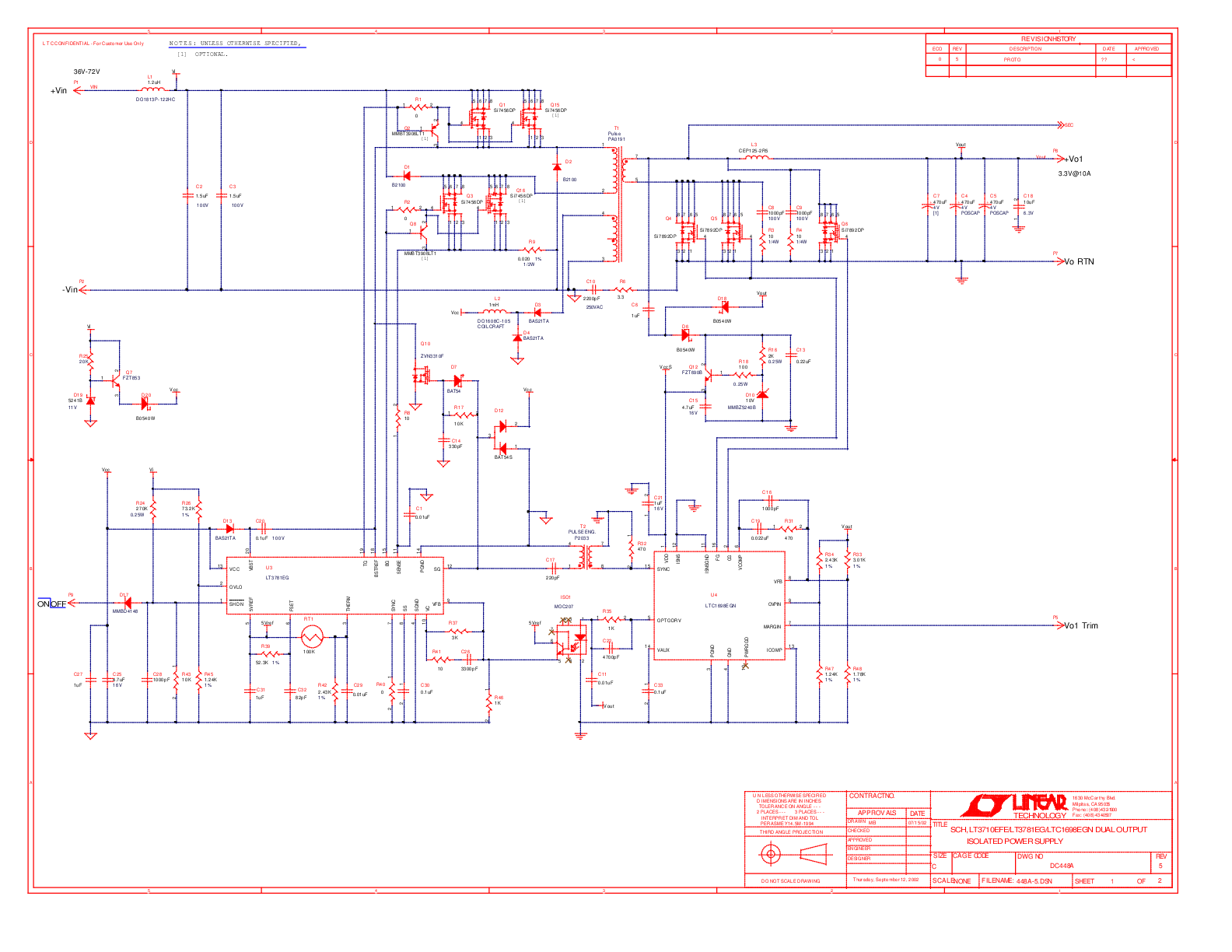

DC448A

LT3710EFE LT3781EG LTC1698EGN | Dual Output Isolated Power Supply, 36V to 72V Input, 3.3VOUT @ 10A, 1.8/2.5VOUT @ 10A

zoom

DC448A

LT3710EFE LT3781EG LTC1698EGN | Dual Output Isolated Power Supply, 36V to 72V Input, 3.3VOUT @ 10A, 1.8/2.5VOUT @ 10A

download icon

ダウンロード

 print icon

印刷
DC448A
LT3710EFE LT3781EG LTC1698EGN | Dual Output Isolated Power Supply, 36V to 72V Input, 3.3VOUT @ 10A, 1.8/2.5VOUT @ 10A
今すぐ購入 詳細を表示

製品の詳細

DC448A Demo Board for:

LT3710 Secondary Side Synchronous Post Regulator

LT3781 Bootstrap Start Dual Transistor Synchronous Forward Controller

資料

pdf icon

PDF

DC448A - Demo Manual Download

543.00K

pdf icon

ZIP

DC448A - Design File Download

1.00M

pdf icon

PDF

DC448A - Schematic Download

104.00K

すべて表示 Arrow image

評価用キット1

evaluation kit item images

DC448A

LT3710EFE LT3781EG LTC1698EGN | Dual Output Isolated Power Supply, 36V to 72V Input, 3.3VOUT @ 10A, 1.8/2.5VOUT @ 10A
