特長
- 広い入力電圧範囲：最大32V（絶対最大定格：40V）
- プログラム可能な充電電流：最大4A
- 充電終了を選択可能：C/10または内部終了タイマ
- 動的な充電レート設定/ソフトスタート
- プログラム可能な入力電流制限
- フロート電圧精度：0.5%
- 充電電流精度： 7.5%
- C/10 検出精度：4%
- NTC抵抗による温度モニタ
- フロート電圧の97.5%で自動再充電
- フロート電圧の70%未満で自動プリコンディショニング
- 自動リセット付きの不良バッテリ検出
- 平均電流モード、同期整流式スイッチャ
- ユーザーがプログラム可能な周波数

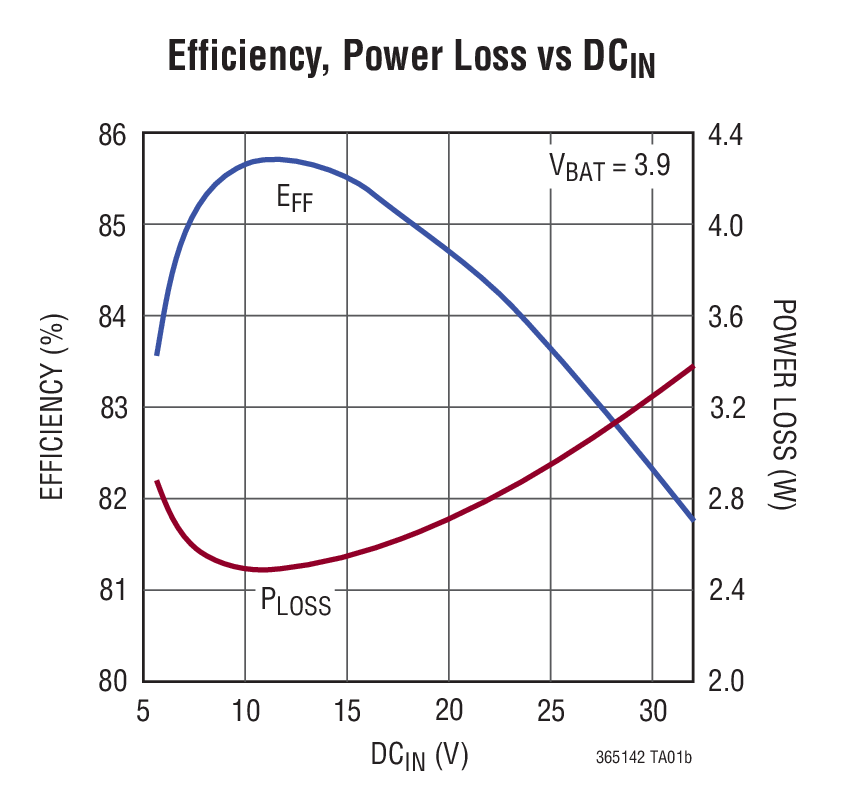

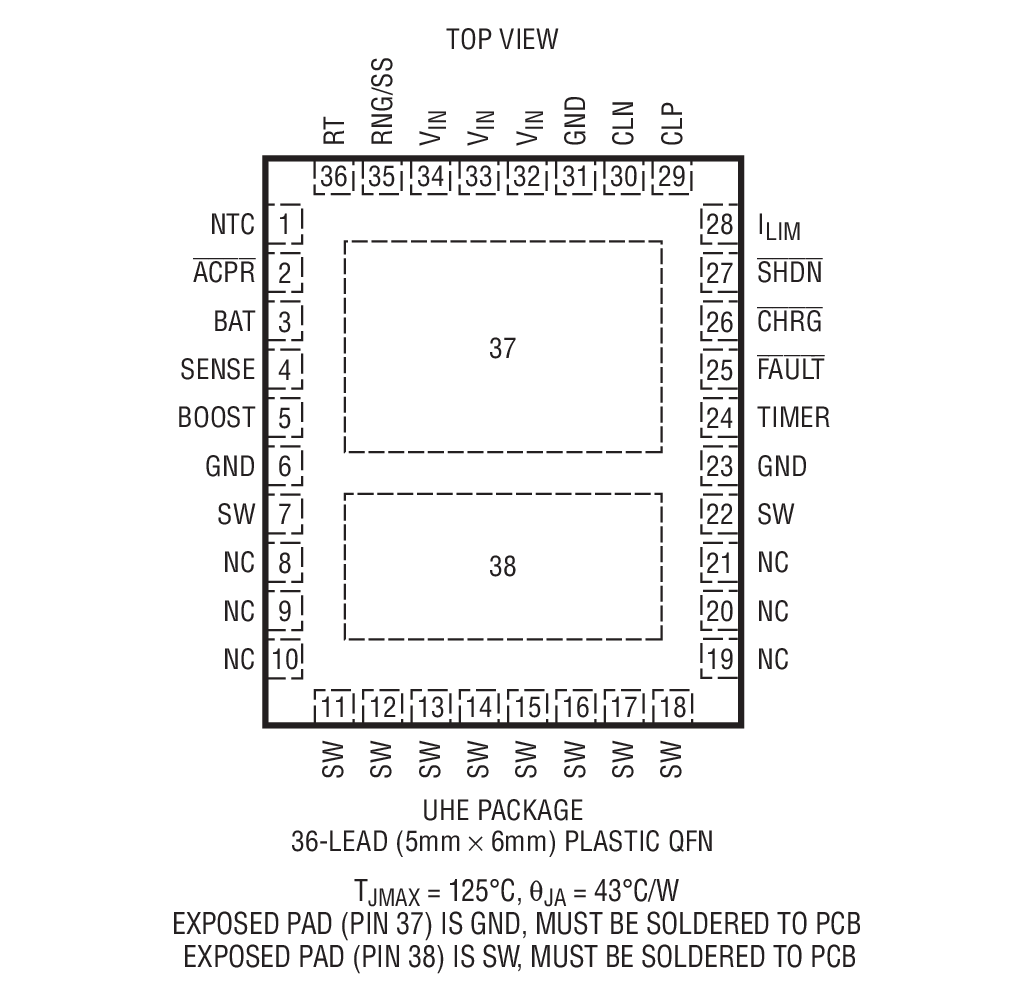

- 高さの低い（0.75mm）5mm × 6mmの36ピンQFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

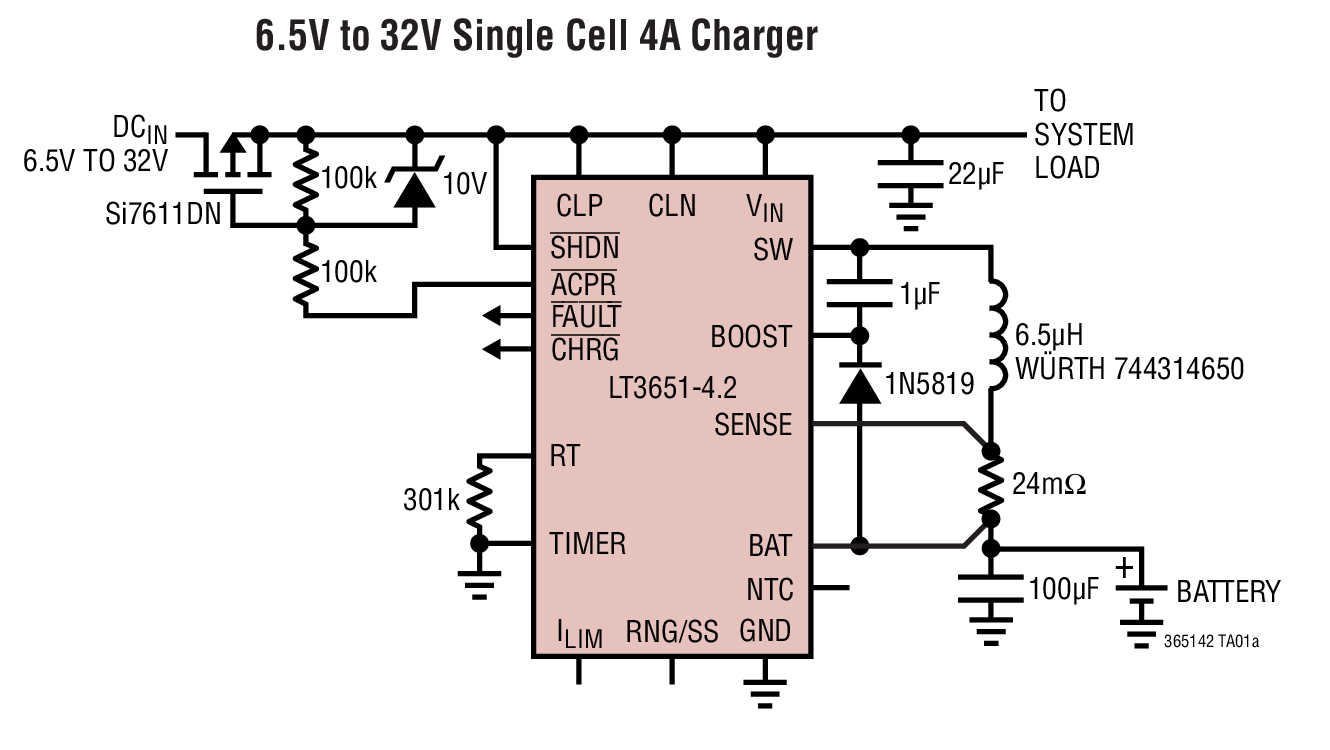

3651は、最大32Vの入力電圧で動作する4Aの1セル・リチウムイオン/ポリマー・バッテリ・チャージャです。高効率のモノリシック平均電流モード同期整流式スイッチング・レギュレータが定電流/定電圧充電を行い、最大充電電流が設定可能です。バッテリが挿入されるか、あるいはバッテリ電圧がフロート電圧から2.5%低下すると、充電サイクルが開始されます。充電終了方式は充電電流または内部安全タイマのタイムアウトのいずれかを選択可能です。充電電流が設定された最大電流の10分の1(C/10)まで減少すると、充電が終了します。タイマによる充電終了は通常は3時間に設定されていますが、ユーザーが設定することも可能です (タイムアウトまではC/10を下回っても充電を継続します)。充電が終了すると、LT3651は消費電流85µAのスタンバイ・モードになります。
LT3651はいくつかの安全機能を備えています。放電したバッテリは、小さなトリクル充電電流でプリコンディショニングされ、バッテリが応答しない場合は、信号を出します。また、サーミスタがバッテリ温度をモニタし、バッテリ温度が範囲を外れると、充電が停止されます。ダイ温度が高くなりすぎると、充電電流が低減されます。また、一定の入力電流を維持して過度の入力負荷を防ぐ場合も、充電電流が低減されます。
LT3651は 5mm × 6mm 36ピンQFNパッケージで供給されます。
| Float Voltage | |
| LT3651-4.1 | 4.1V |
| LT3651-4.2 | 4.2V |
| LT3651-8.2 | 8.2V |
| LT3651-8.4 | 8.4V |
アプリケーション
- 産業用ハンドヘルド計測器
- 12V～24V の車載機器および重機
- デスクトップ据置型チャージャ
- ノートブック・コンピュータ
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3651-4.1
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
技術記事
-
アプリケーション・ノート
-
すべて
-
English
-
日本語
-
中国語
データシート
2
ユーザ・ガイド
1
603.00K
信頼性データ
1
17.69 K
技術記事
2
HTML
HTML
アプリケーション・ノート
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
アプリケーション・ノート 1
技術記事 1
ソリューション・カタログ 2
製品セレクタ・カード 1
プレス・リリース 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT3651EUHE-4.1#PBF |
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
|
|
|
| LT3651EUHE-4.1#TRPBF |
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
|
|
|
| LT3651EUHE-4.2#PBF |
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
|
|
|
| LT3651EUHE-4.2#TRPBF |
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
|
|
|
| LT3651IUHE-4.1#PBF |
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
|
|
|
| LT3651IUHE-4.1#TRPBF |
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
|
|
|
| LT3651IUHE-4.2#PBF |
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
|
|
|
| LT3651IUHE-4.2#TRPBF |
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
|
|
- LT3651EUHE-4.1#PBF
- ピン／パッケージ図
-
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3651EUHE-4.1#TRPBF
- ピン／パッケージ図
-
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3651EUHE-4.2#PBF
- ピン／パッケージ図
-
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3651EUHE-4.2#TRPBF
- ピン／パッケージ図
-
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3651IUHE-4.1#PBF
- ピン／パッケージ図
-
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3651IUHE-4.1#TRPBF
- ピン／パッケージ図
-
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3651IUHE-4.2#PBF
- ピン／パッケージ図
-
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3651IUHE-4.2#TRPBF
- ピン／パッケージ図
-
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 2
DC1362A-A
LT3651EUHE-4.2 Demo Board | 6.5V ≤ VIN ≤ 32V, 4A Li-Ion Battery Charger, VOUT = 4.2V @ 4A
製品の詳細

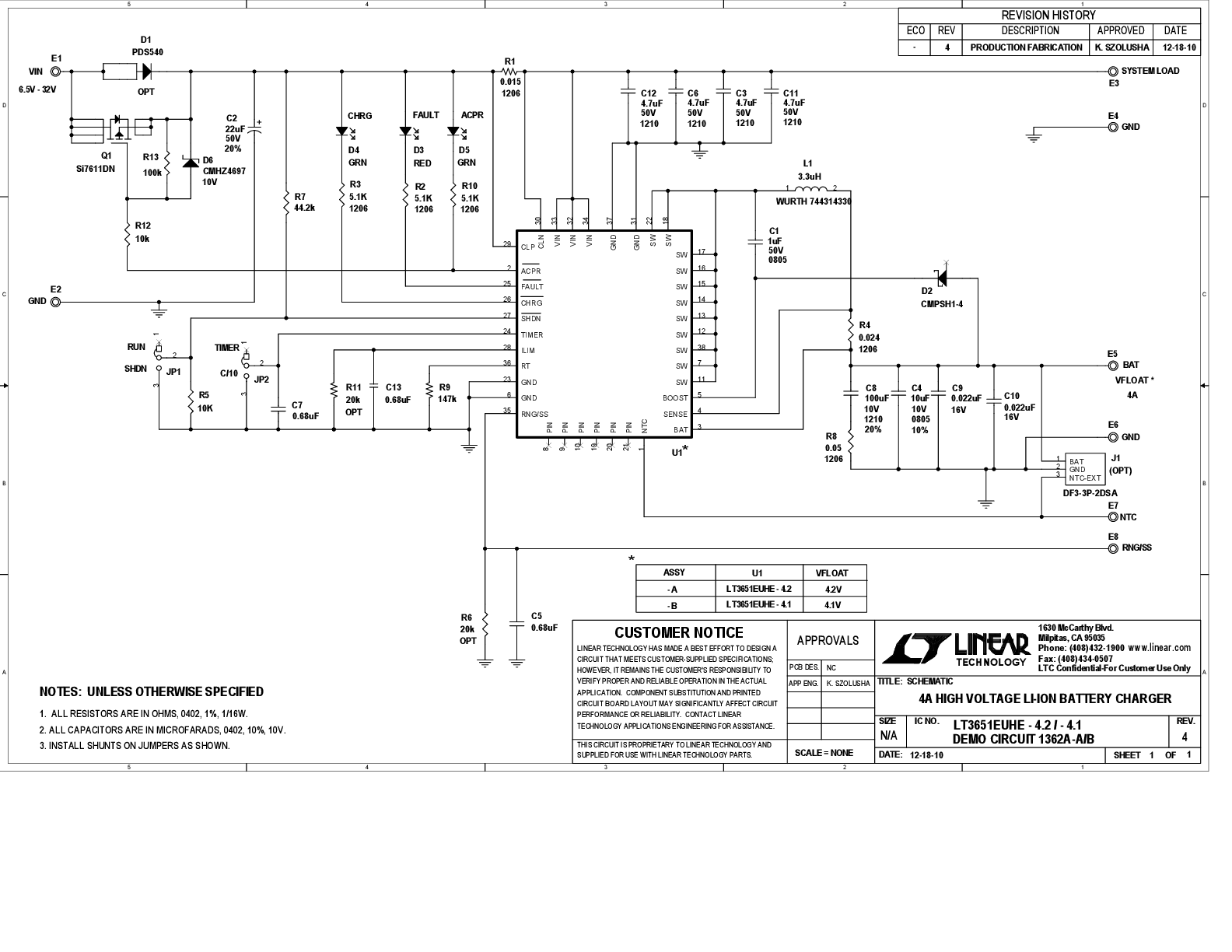

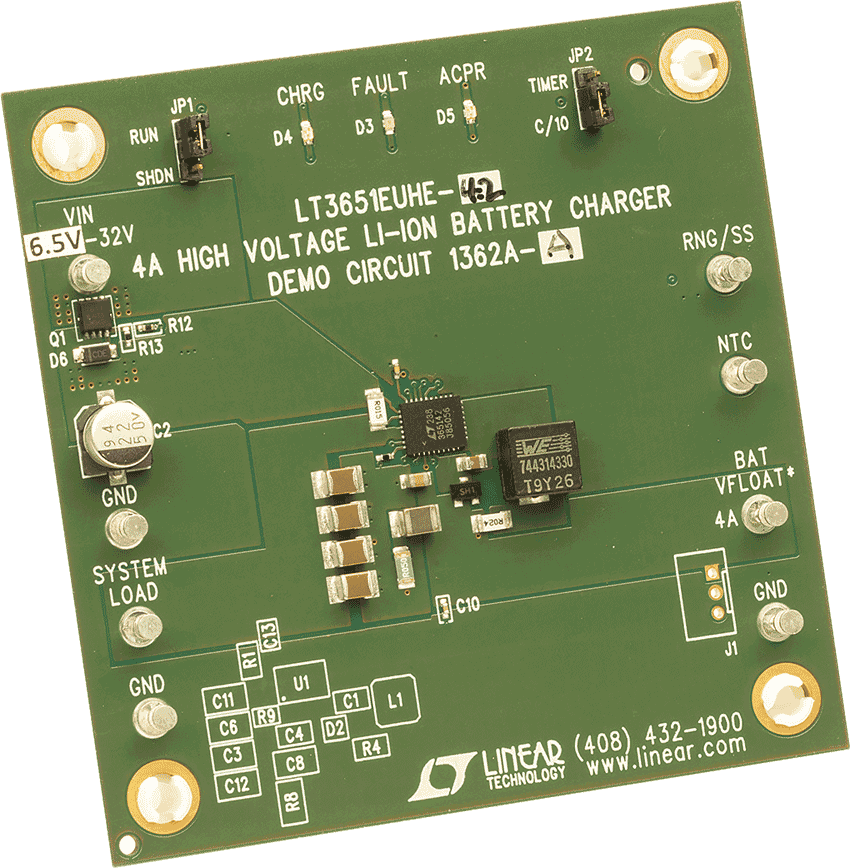

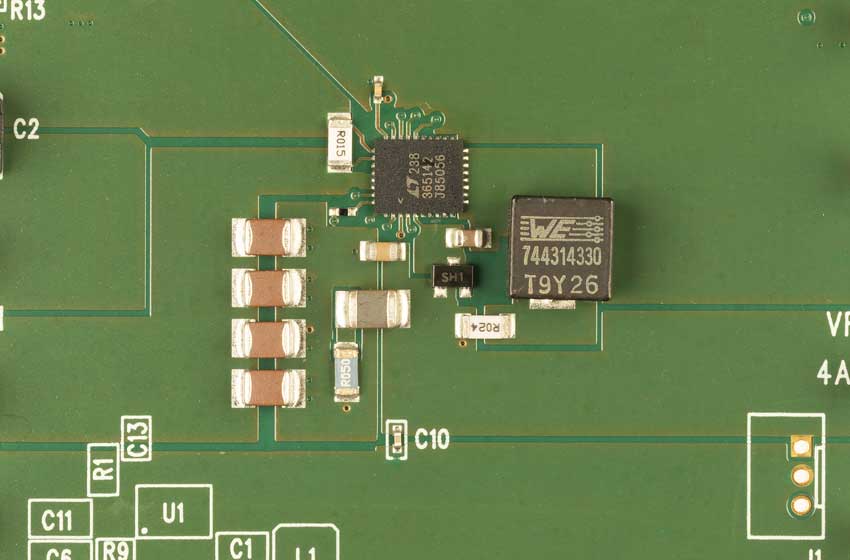

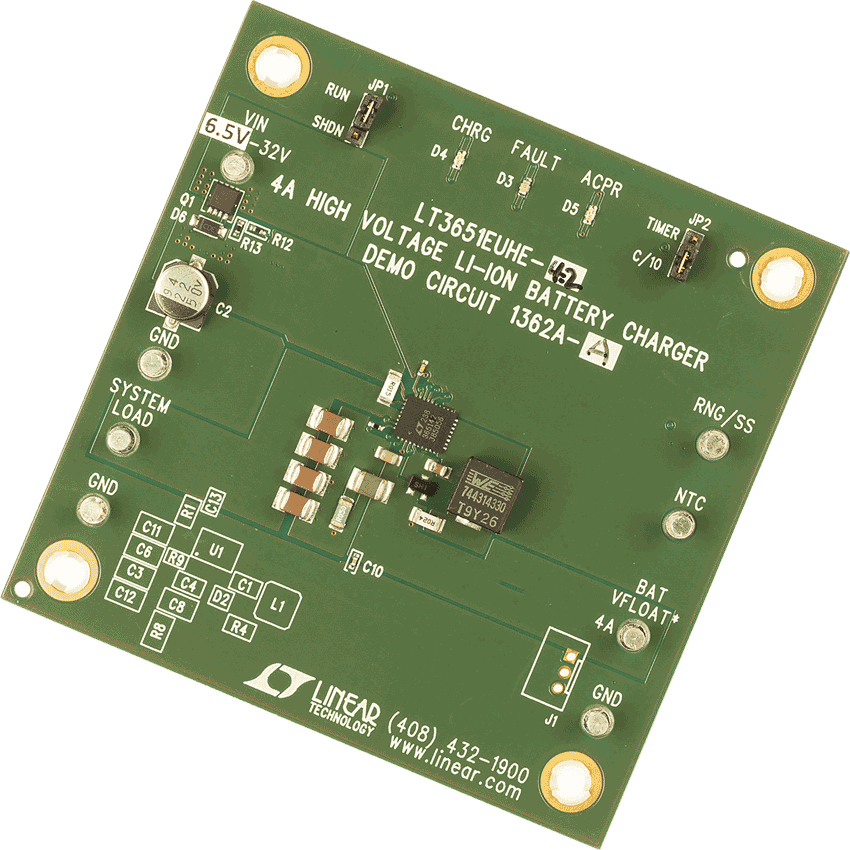

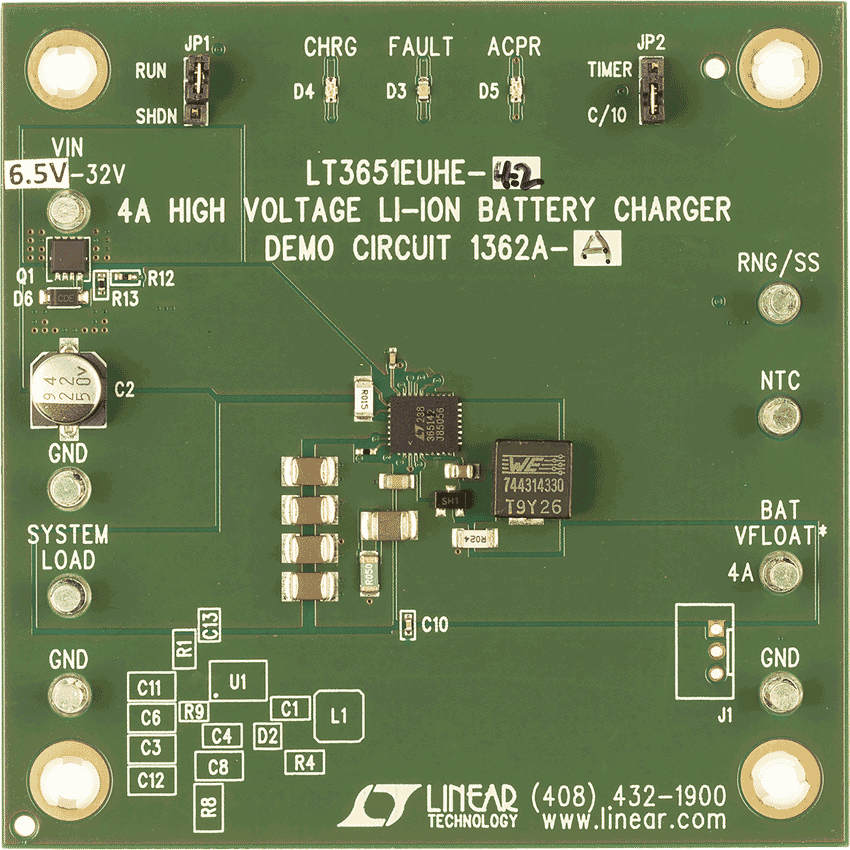

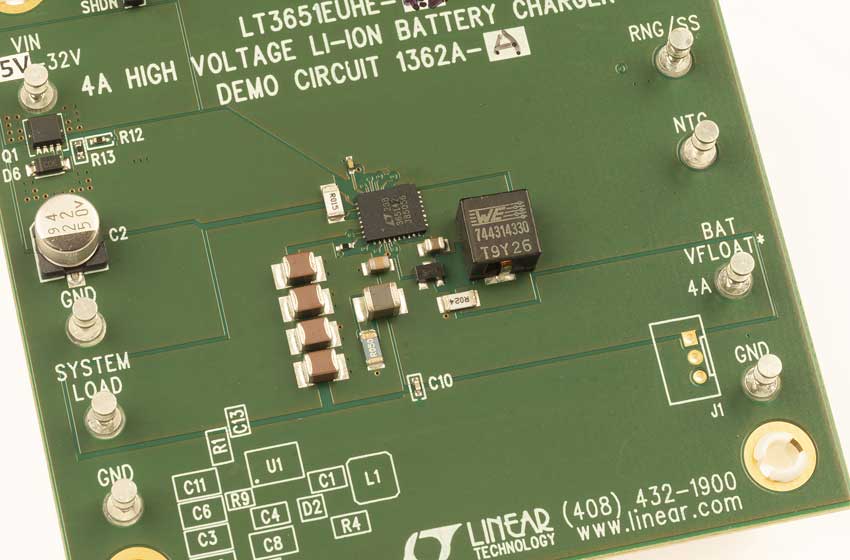

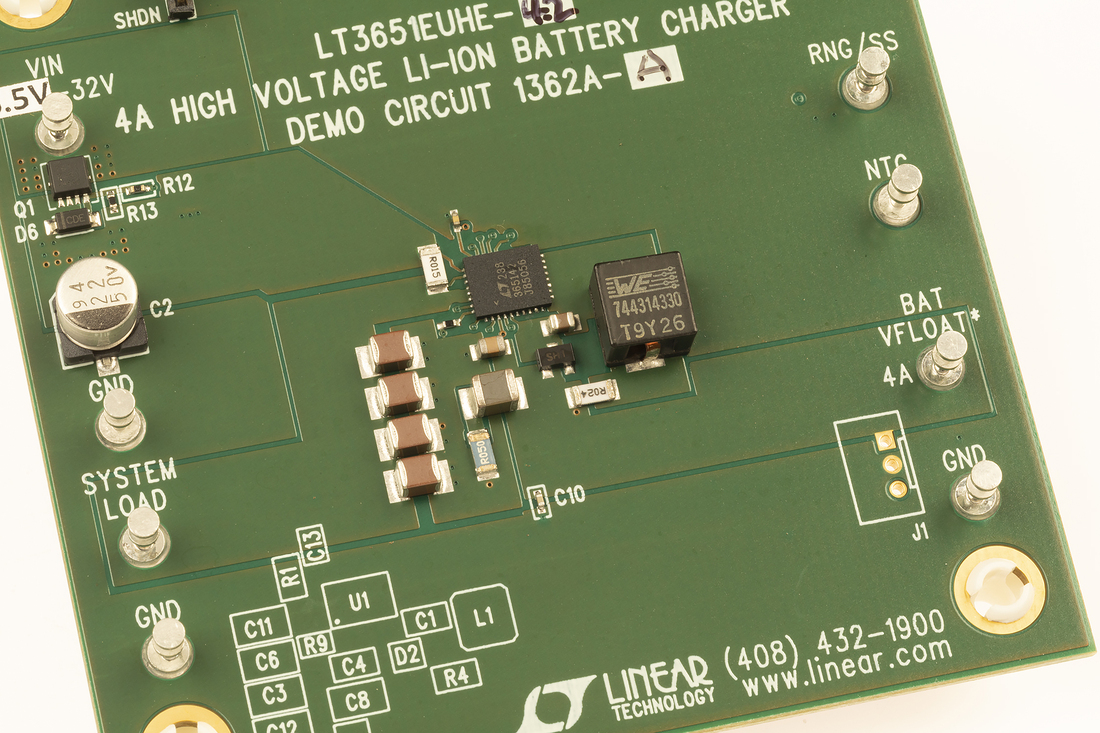

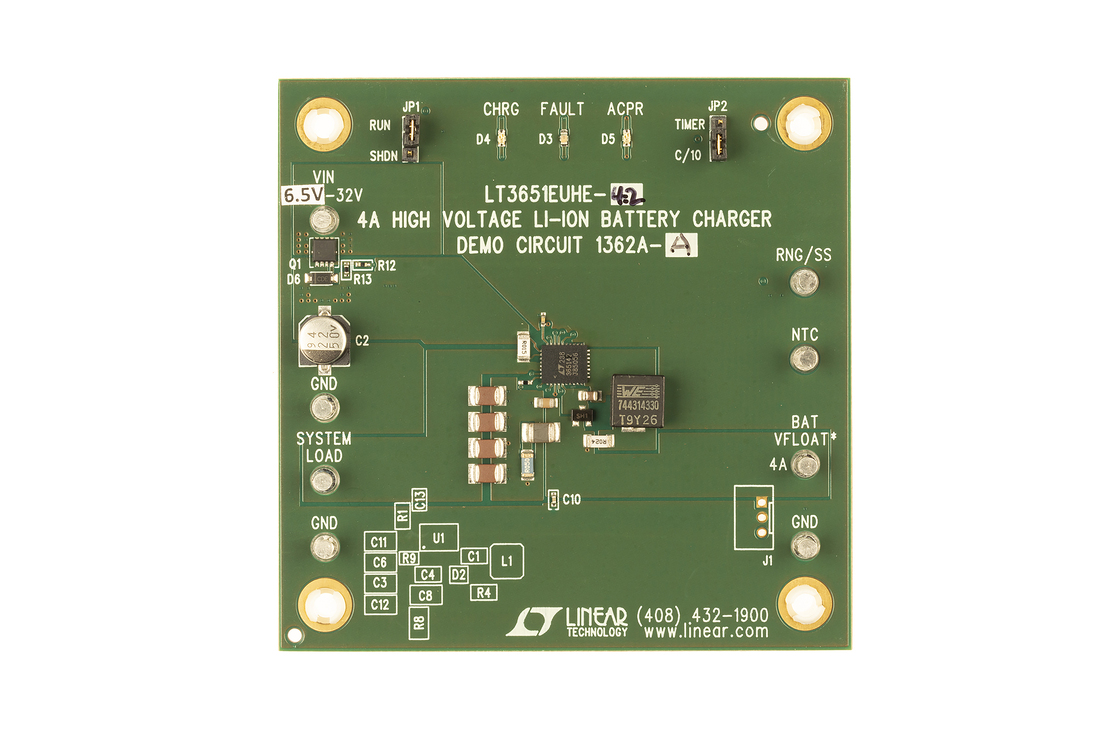

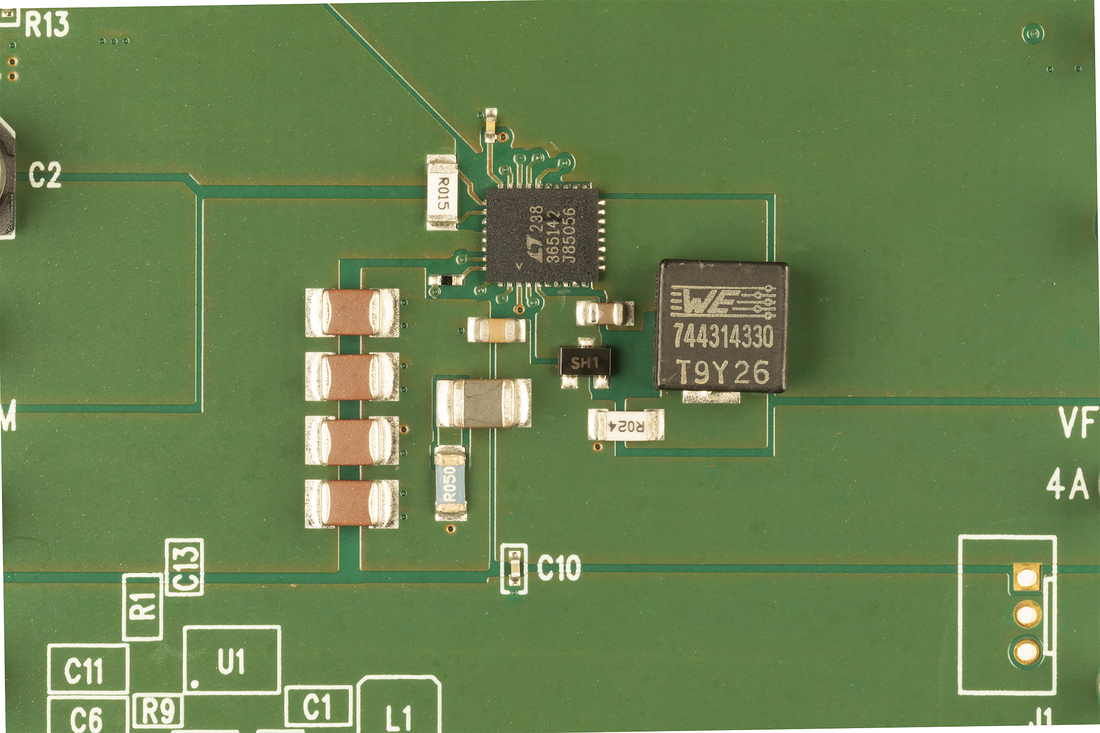

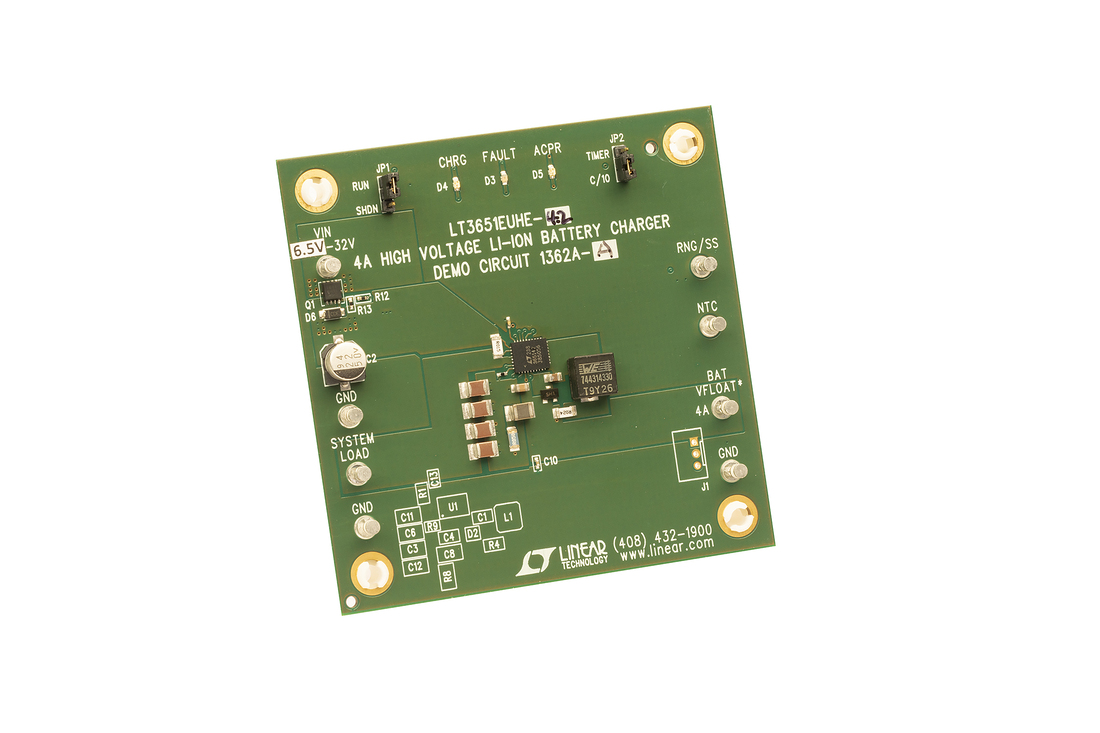

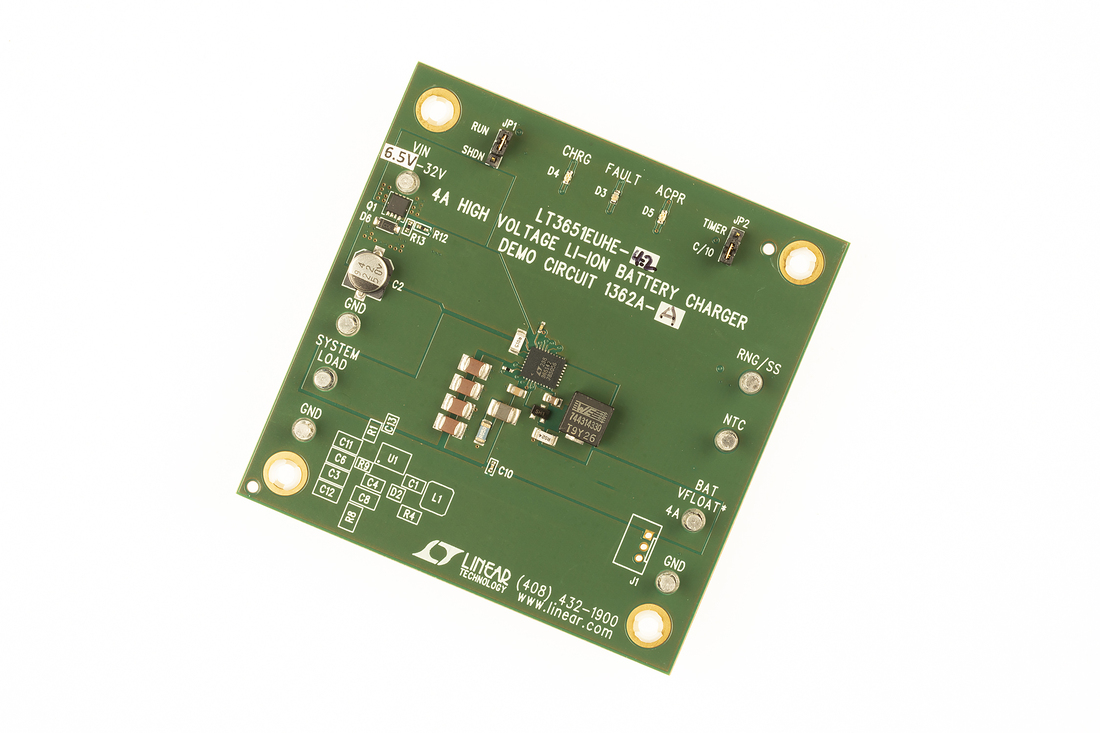

Demonstration circuit 1362A-A (4.2V fixed output) is a 4A high voltage Li-Ion battery charger featuring the LT3651EUHE-4.2. The LT3651 is a complete, high power Li-Ion battery charger that can operate over a wide input voltage range. The charger is a constant-current, constant-voltage type with a maximum charge current of 4A that can be externally set. A precondition feature trickle charges a low voltage battery and bad battery detection provides a signal if the battery doesn’t respond to preconditioning. The LT3651EUHE is available in a 36-lead (5mm × 6mm) QFN surface mount package with two exposed thermal pads.
資料
DC1362A-B
LT3651EUHE-4.1 Demo Board | 6.5V ≤ VIN ≤ 32V, 4A Li-Ion Battery Charger, VOUT = 4.1V @ 4A
製品の詳細
Demonstration circuit 1362A-B (fixed 4.1V output) is a 4A high voltage Li-Ion battery charger featuring the LT3651EUHE-4.1. The LT3651 is a complete, high power Li-Ion battery charger that can operate over a wide input voltage range. The charger is a constant-current, constant-voltage type with a maximum charge current of 4A that can be externally set. A precondition feature trickle charges a low voltage battery and bad battery detection provides a signal if the battery doesn’t respond to preconditioning. The LT3651EUHE is available in a 36-lead (5mm × 6mm) QFN surface mount package with two exposed thermal pads.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
