LT3573

オプトカプラ不要の絶縁型フライバック・コンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.32
特長
  • 入力電圧範囲:3V~40V
  • 1.25A、60VのNPNパワースイッチを内蔵
  • バウンダリ・モード動作
  • トランスの3次巻線やオプトアイソレータなしでレギュレーションを実現

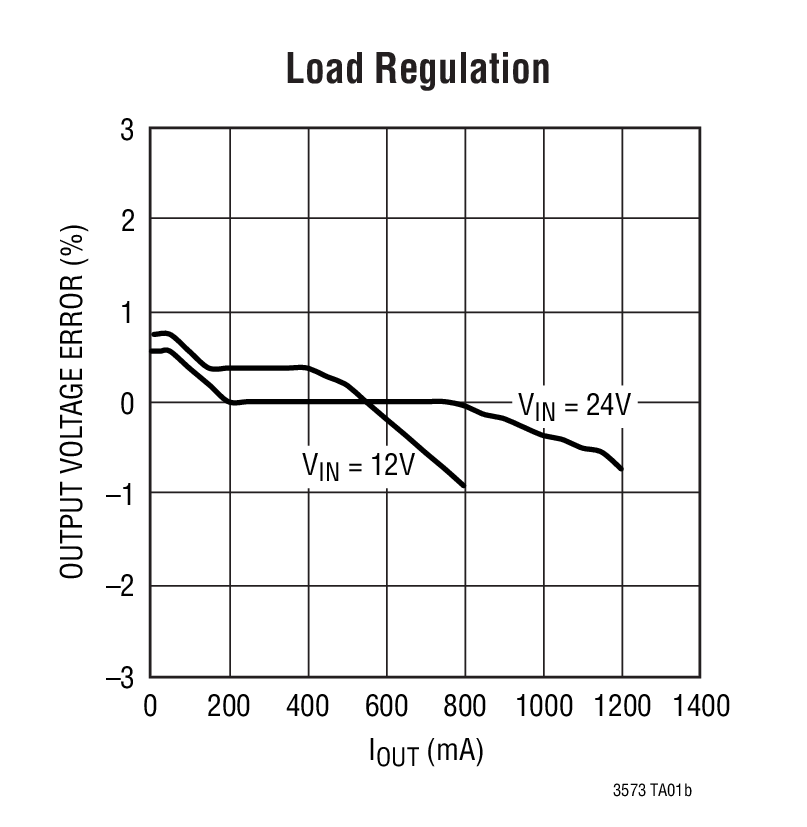

  • 1次側巻線の帰還による負荷レギュレーションの改善
  • 出力電圧を2本の外付け抵抗で設定
  • 内部バイアス電源とパワーNPNドライバ用のBIASピン
  • プログラム可能なソフトスタート
  • プログラム可能なパワースイッチ電流制限

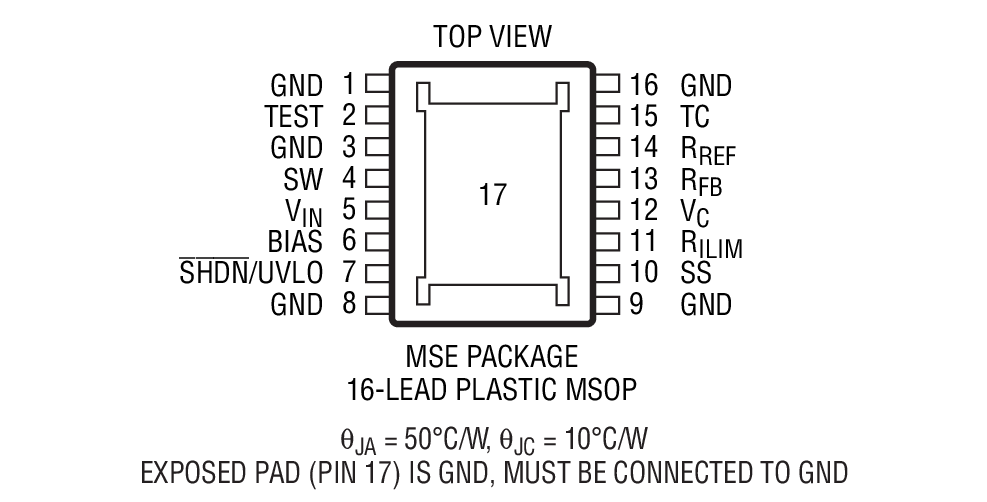

  • 熱特性が改善された16ピンMSOPパッケージ
製品概要
show more Icon

LT3573は、特に絶縁型フライバック方式向けに設計されたモノリシック・スイッチング・レギュレータです。レギュレーションを行うのに、3次巻線と光アイソレータのいずれも必要ありません。このデバイスは、絶縁出力電圧を1次側フライバック波形から直接検出します。1.25A、60VのNPNパワー・スイッチがすべての制御ロジックとともに16ピンMSOPパッケージに集積されています。

LT3573は3V~40Vの入力電源電圧で動作し、外付けのパワー・デバイスなしで最大7Wの出力電力を供給できます。LT3573はバウンダリ・モード動作を利用して、負荷レギュレーションを改善した小型の磁気ソリューションを実現します。


アプリケーション

  • 産業用、車載および医療用絶縁型電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.32

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3573EMSE#PBF
  • HTML
  • HTML
LT3573EMSE#TRPBF
  • HTML
  • HTML
LT3573IMSE#PBF
  • HTML
  • HTML
LT3573IMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3573EMSE#PBF

製造中

LT3573EMSE#TRPBF

製造中

LT3573IMSE#PBF

製造中

LT3573IMSE#TRPBF

製造中

2 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3573EMSE#PBF

製造中

LT3573EMSE#TRPBF

製造中

LT3573IMSE#PBF

製造中

LT3573IMSE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3573EMSE#PBF

製造中

LT3573EMSE#TRPBF

製造中

LT3573IMSE#PBF

製造中

LT3573IMSE#TRPBF

製造中

2 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3573EMSE#PBF

製造中

LT3573EMSE#TRPBF

製造中

LT3573IMSE#PBF

製造中

LT3573IMSE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

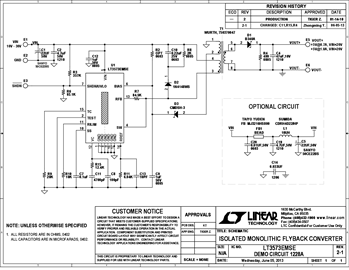

DC1228A

LT3573EMSE | 10V to 30 VIN, 5 VOUT at 1A Isolated Monolithic Flyback Converter

zoom

DC1228A

LT3573EMSE | 10V to 30 VIN, 5 VOUT at 1A Isolated Monolithic Flyback Converter

LT3573EMSE | 10V to 30 VIN, 5 VOUT at 1A Isolated Monolithic Flyback Converter

製品の詳細

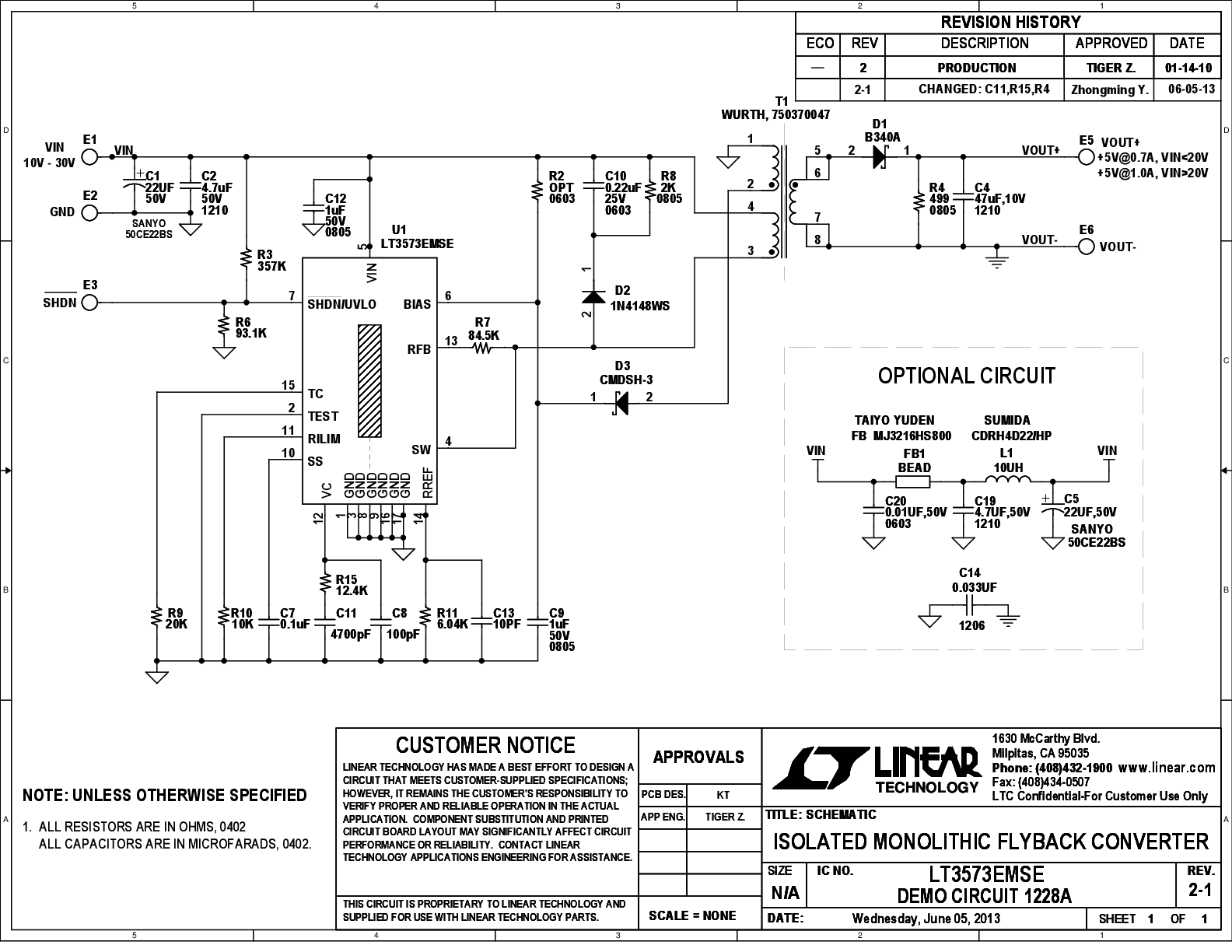

Demonstration circuit 1228A is an isolated flyback converter featuring the LT3573. This demo circuit is designed for a 5.0V output from a 10V to 30V input. The maximum output current is 1A when the input voltage is higher than 20V. No third winding or opto-isolator is required for regulation. The part senses the isolated output voltage directly from the primary-side flyback waveform. The LT3573 operates with input supply voltages from 3V to 40V, and can deliver an output power up to 7W with no external power devices. The LT3573 utilizes boundary mode operation to provide a small magnetic solution with improved load regulation.





ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
