LT3501

製造中

デュアル･モノリシック･トラッキング3A降圧スイッチング・レギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い入力電圧範囲：3.1V～25V
  • 3A出力が可能な2個のスイッチング･レギュレータ
  • 各レギュレータに個別の電源を供給
  • 調整可能/同期可能な固定周波数動作：250kHz～1.5MHz
  • 逆位相スイッチング
  • 出力を並列接続可能
  • 出力間の単独、逐次、比例または絶対トラッキング
  • 独立したソフトスタート･ピンとパワーグッド･ピン
  • 強化された短絡保護機能
  • 低損失：最大95%のデューティサイクル
  • 低いシャットダウン電流：＜10μA
  • 露出リードフレーム付き20ピンTSSOPパッケージ

LT3501は2個の3.5Aスイッチを内蔵するデュアル電流モードPWM降圧DC/DCコンバータです。各チャネルに入力電圧ピン、帰還ピン、ソフトスタート･ピン、パワーグッド･ピンを個別に装備しているので、複雑な電源トラッキング/シーケンス要件を簡素化します。

どちらのコンバータも共通の外部クロック入力または抵抗でプログラム可能な250kHz～1.5MHzの固定周波数の内部発振器のいずれかに同期します。すべての周波数において、チャネル間で位相を180°ずらした関係を維持するので、電圧リップルと部品サイズを低減します。また、周波数をプログラム可能なので、効率と外付け部品サイズ間の最適化が可能です。

スイッチが複数のクロック･サイクルの間オンにとどまり、ブースト･コンデンサの再充電が必要なときにのみオフして、95%に達する最大デューティサイクルを可能することで、最小入出力電圧比を改善しています。

各出力は対応するソフトスタート･ピンを使用して個別にディスエーブル可能です。または、SHDNピンを使用して、デバイス全体を低消費電流のシャットダウン･モードにすることができます。

LT3501は露出リードフレーム付きの20ピンTSSOPパッケージで供給されるので、熱抵抗を低く抑えます。


アプリケーション

  • DSP電源
  • ディスク･ドライブ
  • DSL/ケーブル･モデム
  • ACアダプタ･トランスの安定化
  • 分配型電源の安定化
LT3501
デュアル･モノリシック･トラッキング3A降圧スイッチング・レギュレータ

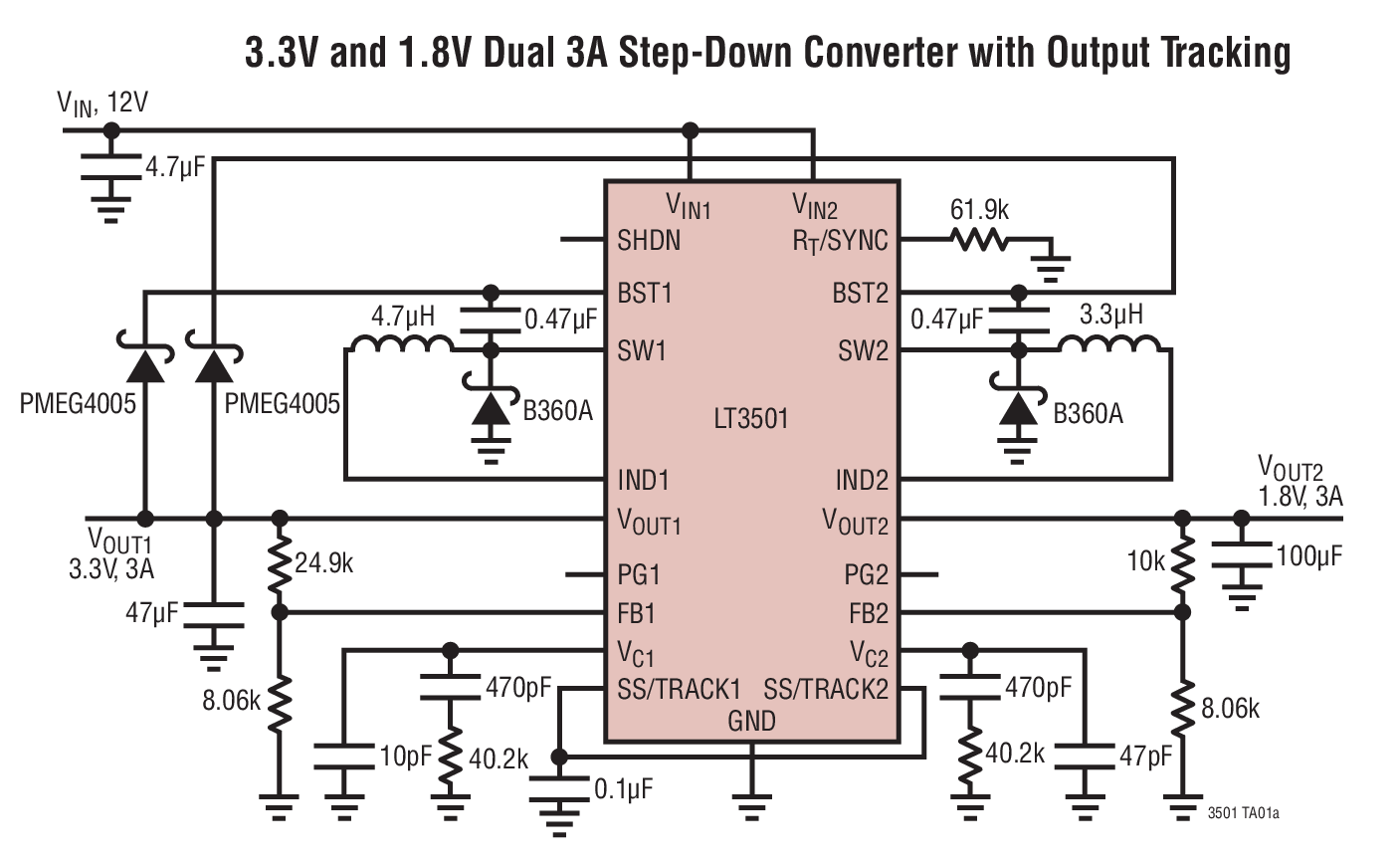

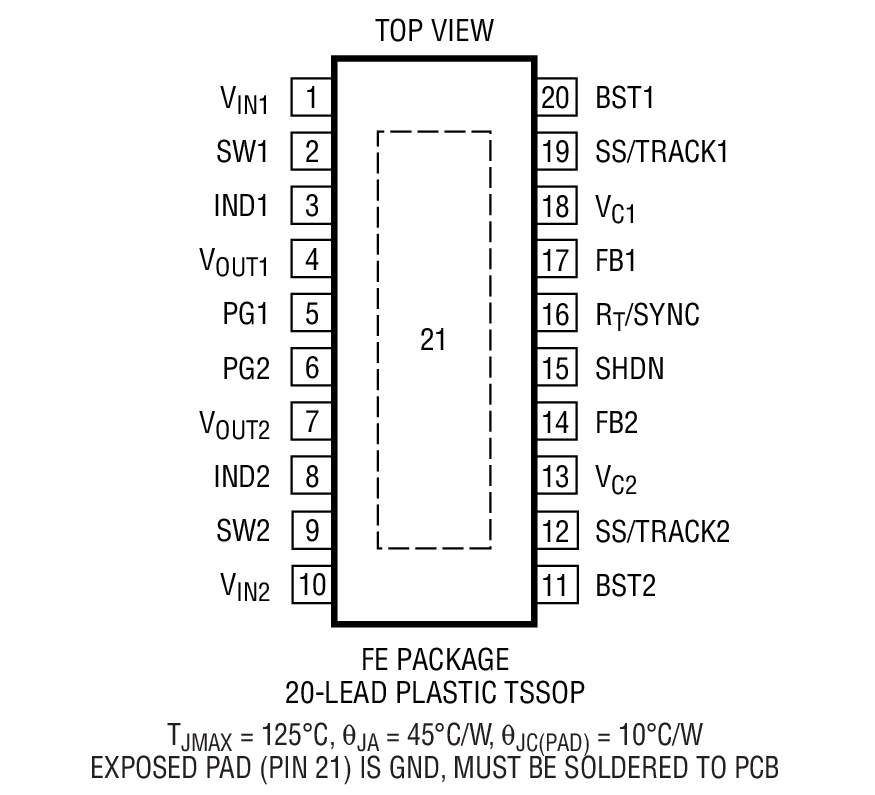

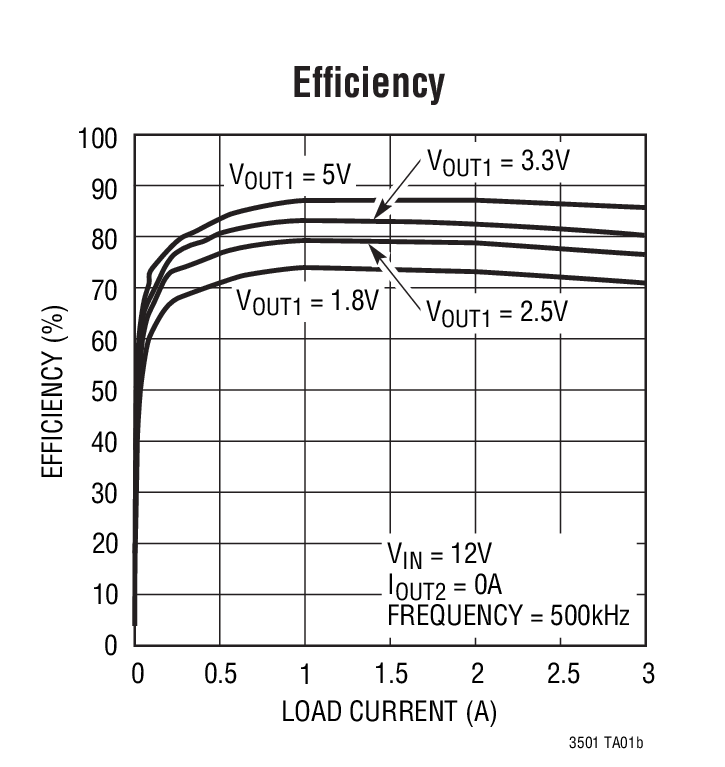

3.3V and 1.8V Dual 3A Step-Down Converter with Output Tracking Efficiency Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
回路モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
発振器 1
LTC6909
製造中 スペクトル拡散変調付き、1～8 出力、マルチフェーズ･シリコン発振器
保護スイッチ ＆ コントローラ 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT3501
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC964A

LT3501EFE Demo Board | Dual, 4.5V ≤ VIN ≤ 24V, VOUT1 = 3.3V @ 3A, VOUT2 = 1.8V @ 3A

今すぐ購入 詳細を表示

製品詳細

Demo circuit 964A is a dual monolithic step-down DC/DC converter featuring the LT3501. The demo circuit is designed for 3.3V/3A and 1.8V/3A outputs from a 4.5V to 24V input. Independent input voltage, feedback, soft-start and power good pins for each channel simplify complex power supply tracking/sequencing requirements.
DC964A
LT3501EFE Demo Board | Dual, 4.5V ≤ VIN ≤ 24V, VOUT1 = 3.3V @ 3A, VOUT2 = 1.8V @ 3A

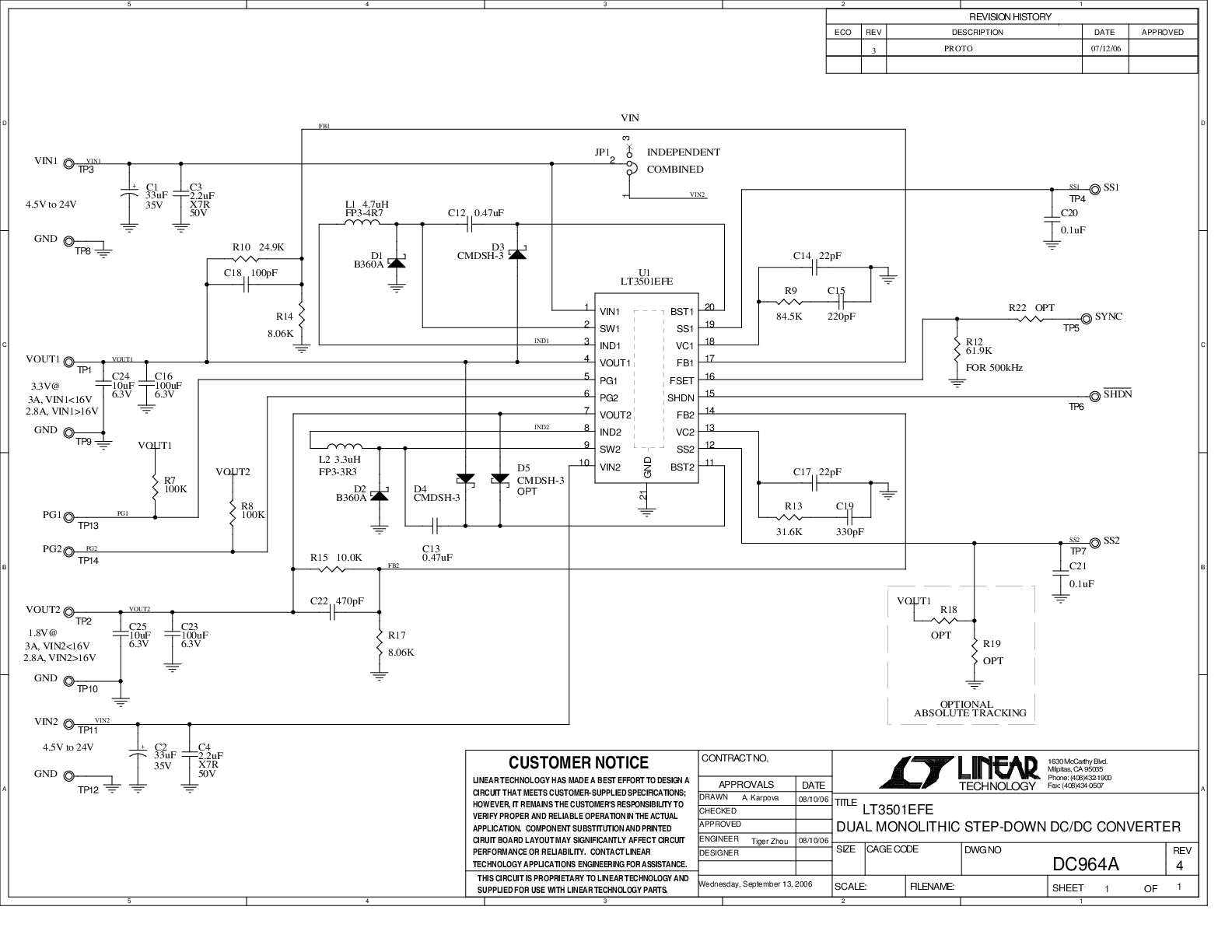

DC964A - Schematic
