LT3496

トリプル出力LEDドライバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$4.19
特長
  • 最大3000:1 の調光比を実現するTrue Color PWM調光
  • PMOS LED切断用ゲートドライバを内蔵
  • 750mA、45Vスイッチを内蔵した3つの独立したドライバ・チャネル
  • 降圧、昇圧または昇降圧モードで動作
  • CTRLピンにより、LED電流検出スレッショルドを10mV~100mVの範囲で高精度設定
  • 調整可能なスイッチング周波数:330kHz~2.1MHz
  • オープンLED保護
  • 広いVIN電源電圧範囲:
    • 3V~30Vで動作
    • 40Vまでの過渡保護
  • 表面実装部品
  • 28ピン(4mm×5mm)QFNおよびTSSOPパッケージ
製品概要
show more Icon

LT3496は、定電流源として動作するように設計され、LEDのドライブに最適なトリプル出力DC/DC コンバータで、降圧、昇圧、または昇降圧モードで動作します。LT3496は固定周波数電流モード・アーキテクチャを採用しているので、広範囲の電源電圧や出力電圧にわたって安定動作を行います。周波数調整ピンにより、330kHz~2.1MHzのスイッチング周波数をユーザが設定可能で、効率と外付け部品のサイズを最適化することができます。

LT3496はチャネルごとに3000:1の調光制御を行うことができます。3つのレギュレータはそれぞれ、そのチャネルのPWM信号によって独立して動作します。PWM機能により、LED源の色混合や調光比を高精度で調整することができます。3つのチャネルはそれぞれ、外付けのLED切断用PチャネルMOSFETをドライブするためのゲートドライバを内蔵しているので、広い調光範囲が可能です。LT3496の各チャネルの出力電流範囲は外付け検出抵抗で設定されます。

CTRLピンを使用して、アナログ調光または過温度保護を行うようにLED電流を調整することができます。


アプリケーション

  • RGB照明
  • ビルボードや大型ディスプレイ
  • 車載およびアビオニクス照明
  • 定電流源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$4.19

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3496EFE#PBF
  • HTML
  • HTML
LT3496EFE#TRPBF
  • HTML
  • HTML
LT3496EUFD#PBF
  • HTML
  • HTML
LT3496EUFD#TRPBF
  • HTML
  • HTML
LT3496HUFD#PBF
  • HTML
  • HTML
LT3496HUFD#TRPBF
  • HTML
  • HTML
LT3496IFE#PBF
  • HTML
  • HTML
LT3496IFE#TRPBF
  • HTML
  • HTML
LT3496IUFD#PBF
  • HTML
  • HTML
LT3496IUFD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3496EFE#PBF

製造中

LT3496EFE#TRPBF

製造中

LT3496IFE#PBF

製造中

LT3496IFE#TRPBF

製造中

2 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT3496EUFD#PBF

製造中

LT3496EUFD#TRPBF

製造中

LT3496HUFD#PBF

製造中

LT3496HUFD#TRPBF

製造中

LT3496IUFD#PBF

製造中

LT3496IUFD#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3496EFE#PBF

製造中

LT3496EFE#TRPBF

製造中

LT3496IFE#PBF

製造中

LT3496IFE#TRPBF

製造中

2 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT3496EUFD#PBF

製造中

LT3496EUFD#TRPBF

製造中

LT3496HUFD#PBF

製造中

LT3496HUFD#TRPBF

製造中

LT3496IUFD#PBF

製造中

LT3496IUFD#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 2

reference details image

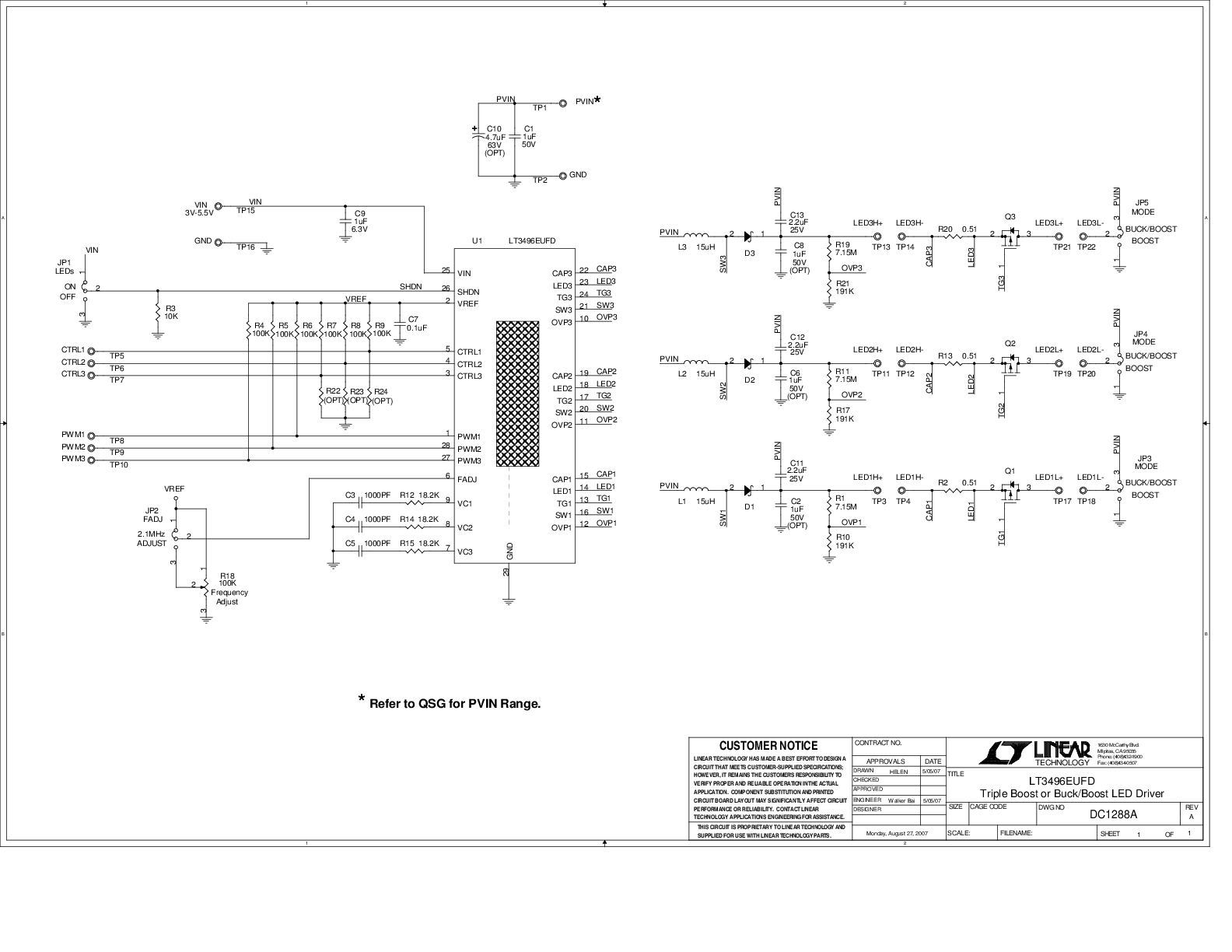

DC1288A

LT3496EUFD Demo Circuit | Buck-Boost or Boost Triple Output LED Driver, 8V ≤ VIN ≤ 16V, VLED up to 36V @ 200mA (×3)

zoom

DC1288A

LT3496EUFD Demo Circuit | Buck-Boost or Boost Triple Output LED Driver, 8V ≤ VIN ≤ 16V, VLED up to 36V @ 200mA (×3)

LT3496EUFD Demo Circuit | Buck-Boost or Boost Triple Output LED Driver, 8V ≤ VIN ≤ 16V, VLED up to 36V @ 200mA (×3)

製品の詳細

Demonstration circuit 1288 is a Triple Boost or Buck-Boost LED Driver featuring the LT3496EUFD (for evaluating an LT3496 buck mode LED driver, use the demonstration circuit 986). The LT3496 is a triple output DC/DC converter designed to operate as current sources for driving high current LEDs. The board can be configured as either a buck-boost (default) or boost solution. The current for each output is set at 200mA in either mode. The three LEDs are included in the demo board assembly.

The operating power input voltage (PVIN) range is 8V to 16V. The buck-boost circuit can tolerate an input voltage up to 40V when the LED string is on the high side. The part shuts down when the overvoltage threshold is reached. For a typical application with 5 LEDs totaling 16V of LED voltage, the circuit will operate until PVIN reaches 22V if the overvoltage protection is set to 38V.
reference details image

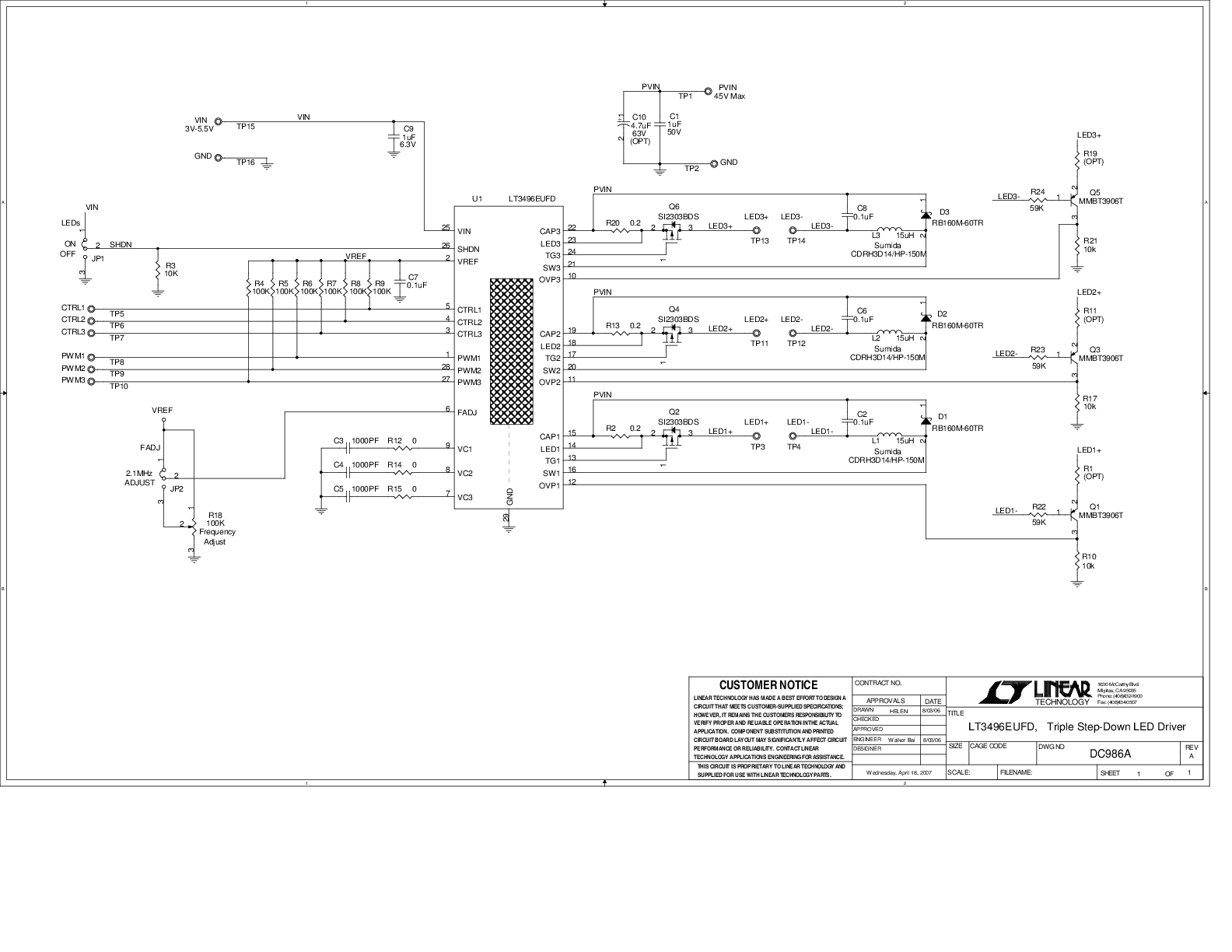

DC986A

LT3496EUFD Demo Circuit | Buck-Mode Triple LED Driver, 3V ≤ VIN ≤ 45V, VLED up to 45V (x3)

zoom

DC986A

LT3496EUFD Demo Circuit | Buck-Mode Triple LED Driver, 3V ≤ VIN ≤ 45V, VLED up to 45V (x3)

LT3496EUFD Demo Circuit | Buck-Mode Triple LED Driver, 3V ≤ VIN ≤ 45V, VLED up to 45V (x3)

製品の詳細

Demonstration circuit 986 is a Triple Step-Down LED Driver featuring the LT3496EUFD. The LT3496 is a triple output DC/DC converter designed to operate as current sources for driving high current LEDs. Each ofthe three regulators on the demo board is independently operated. The default current for each output channel is 500mA. The output current should not exceed the rated current of the LEDs used.  The maximum voltage of an LED string the demo board can drive is limited by the duty cycle and the input voltage of the LT3496.

The maximum power input voltage (PVIN ) is 45V. As a result, each channel of the demo board can drive up to ~31V total LED voltage. The LT3496's input voltage range is 3V to 30V (with 40V transients), however to minimize power dissipation the demo board uses a 3V to 5.5V supply.

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
