LT3477: デュアル･レール･トゥ･レール電流センスアンプ付き3A、DC/DCコンバータ (Rev. )7/8/2009PDF2M
製品概要
機能と利点
- デュアル100mVレール･トゥ･レール電流センスアンプ
- 広い入力電圧範囲：2.5V～25V
- 3A、42Vスイッチを内蔵

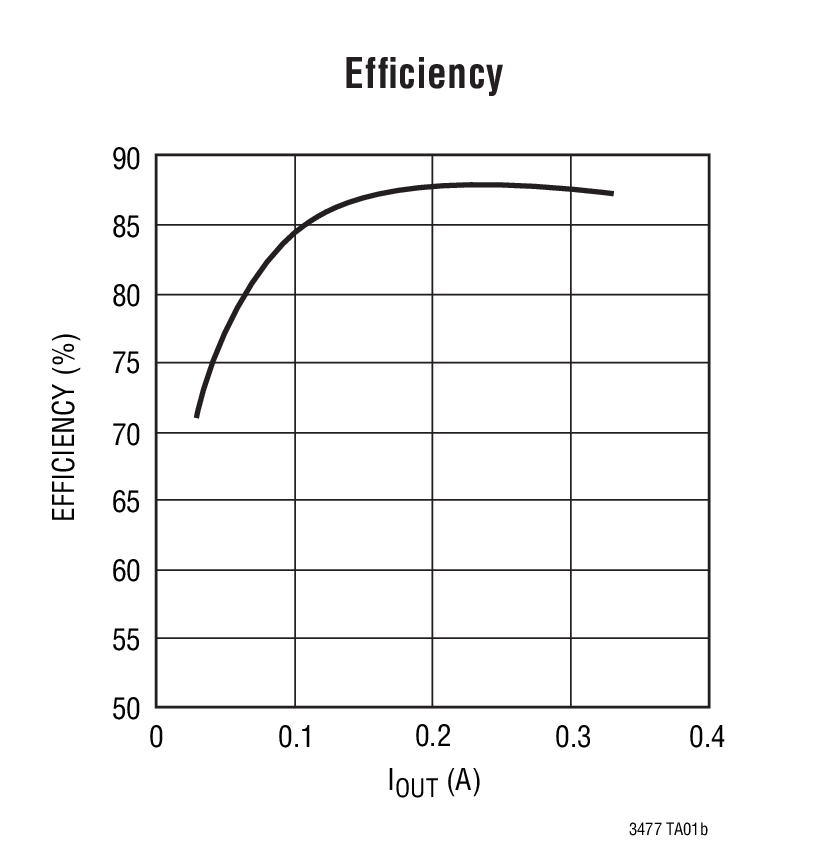

- 高効率の電力変換：最大93%
- 降圧、昇降圧 または昇圧モードでLEDをドライブ
- 外付け抵抗で設定される周波数：200kHz～3.5MHz
- プログラム可能なソフトスタート
- 低VCESATスイッチ：0.3V/2.5A
- 正電圧出力と負電圧出力が可能（昇圧、反転、SEPIC、フライバック）

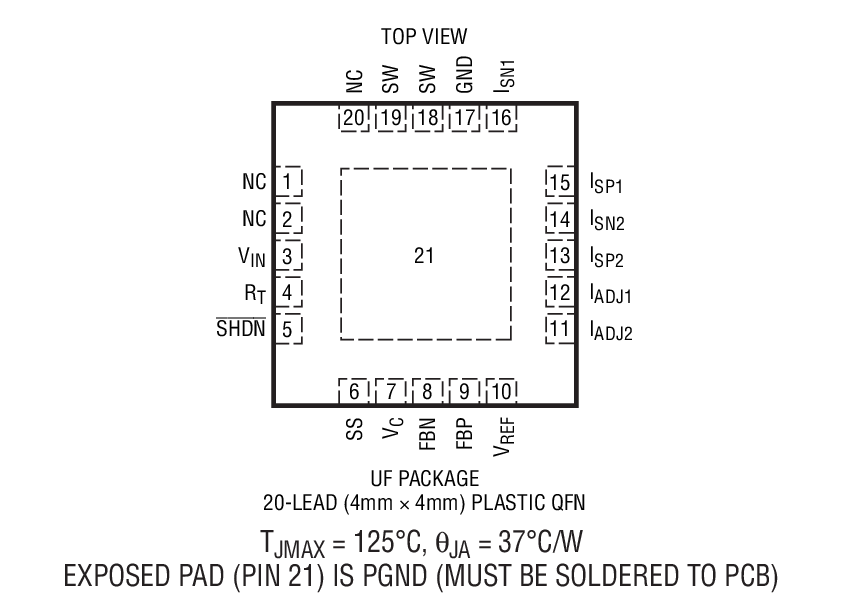

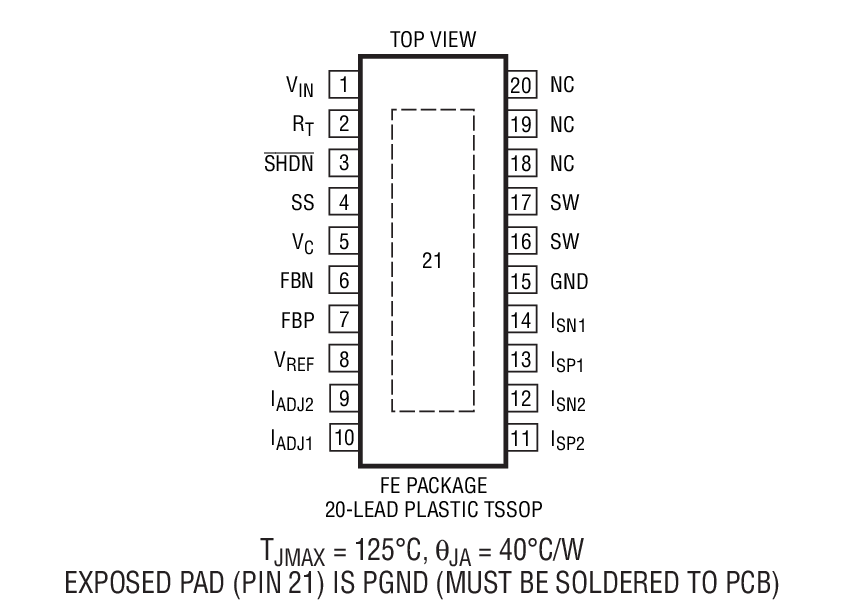

- 熱特性が改善された20ピン（4mm×4mm）QFNパッケージと20ピンTSSOPパッケージ
製品概要
LT3477は、デュアル･レール･トゥ･レール電流センスアンプと3A、42Vスイッチを搭載した電流モード3A DC/DC昇圧コンバータです。従来の電圧帰還ループと2つの独自な電流帰還ループを組み合わせることによって定電流、定電圧源として動作できます。両方の電流センス電圧が100mVに設定され、IADJ1ピンとIADJ2ピンを使用して個別に調整可能です。標準アプリケーションで最大91%の効率を達成できます。プログラム可能なソフトスタート機能によって起動時のインダクタ電流を制限します。エラー・アンプの両方の入力を外部で使用できるので、正と負の出力電圧（昇圧、反転、SEPIC、フライバック）が可能です。1本の外付け抵抗を介して200kHz～3.5MHzの範囲でスイッチング周波数をプログラムできます。
熱特性が改善された20ピン4mm×4mm QFNパッケージと20ピンTSSOPパッケージで供給されるLT3477は、定電圧アプリケーションと定電流アプリケーション向けに完全なソリューションを提供します。
アプリケーション
- 高電力LEDドライバ
- DSLモデム
- 配電
- 入出力電流が制限された昇圧、SEPIC、反転、フライバック･コンバータ
- CVCC電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R303 Reliability Data3/23/2018PDF232 K
-

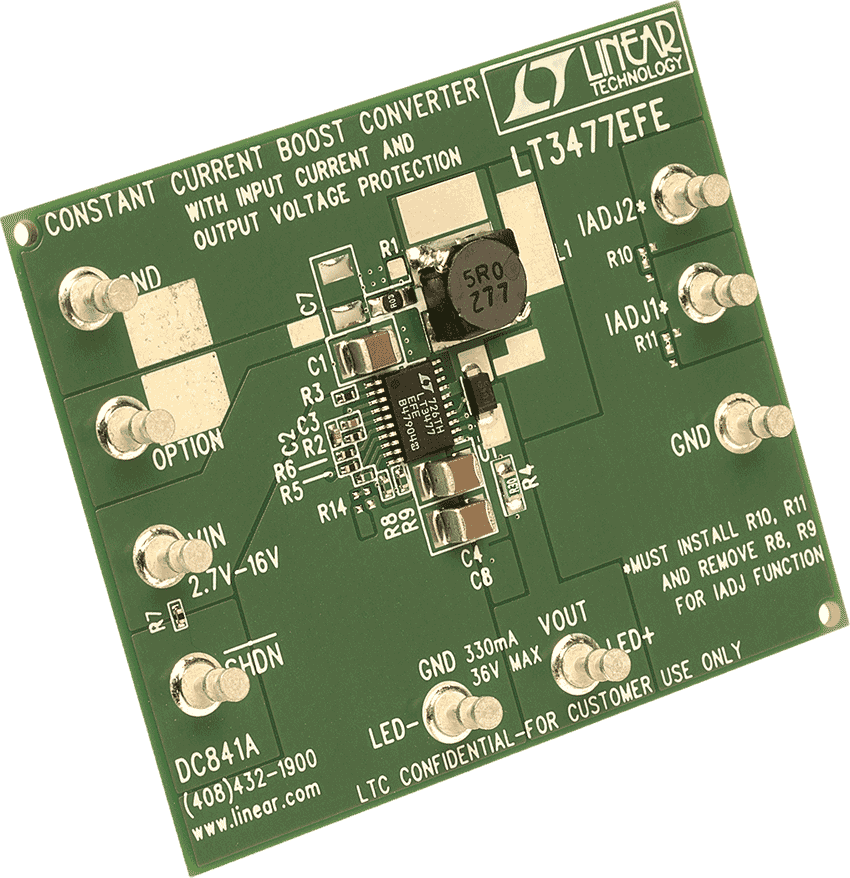

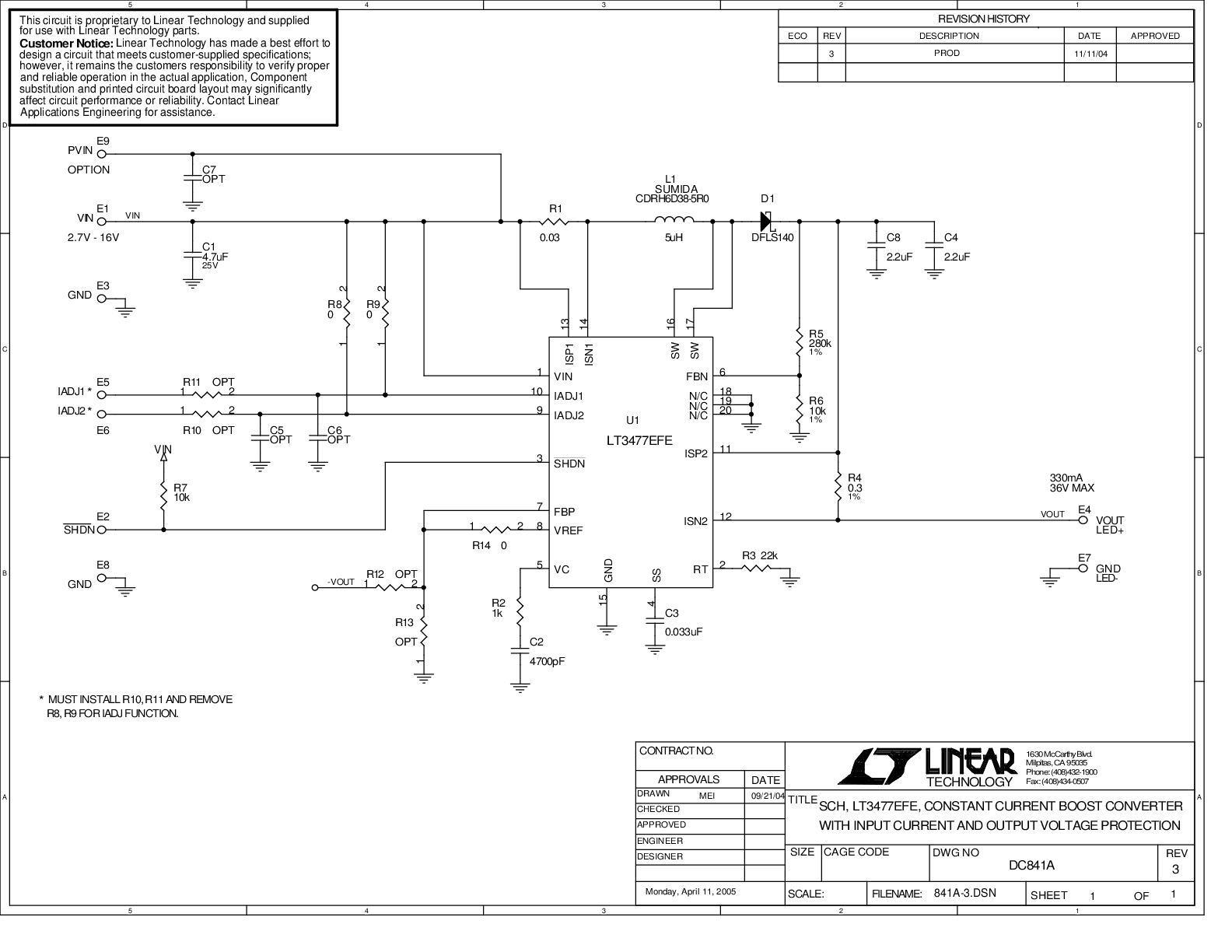

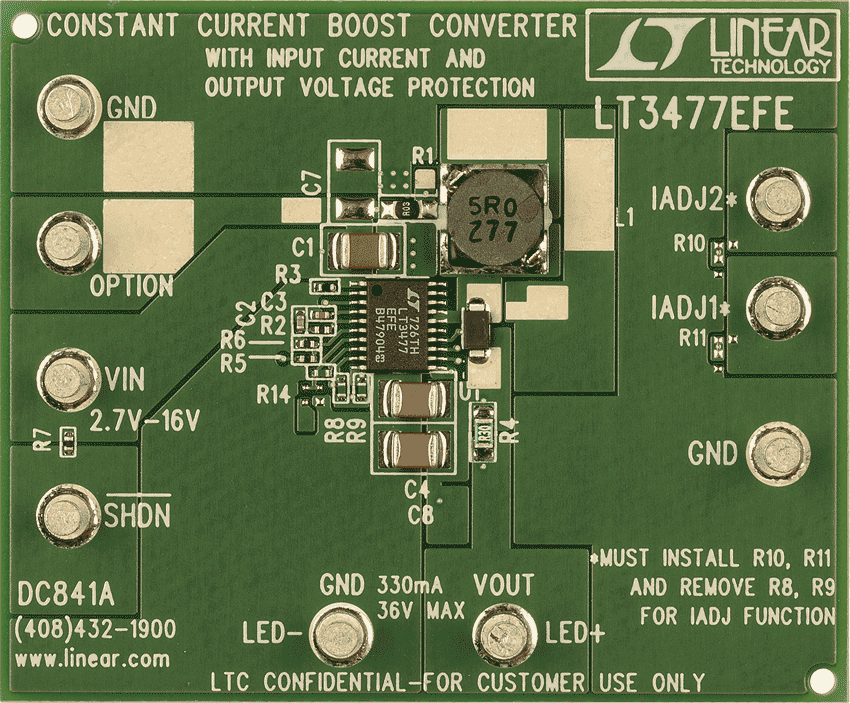

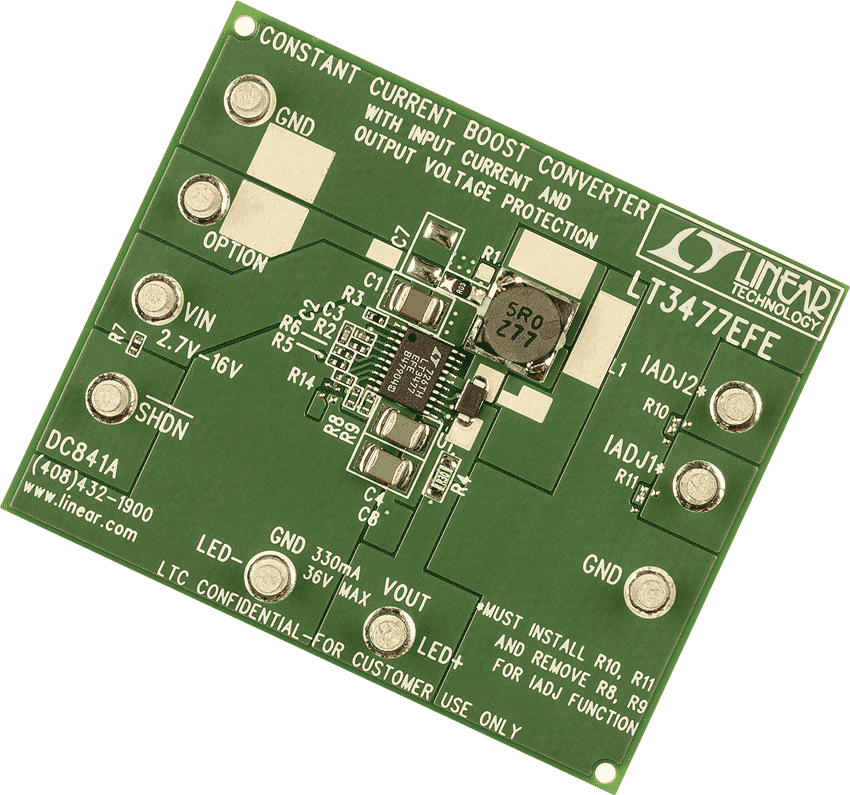

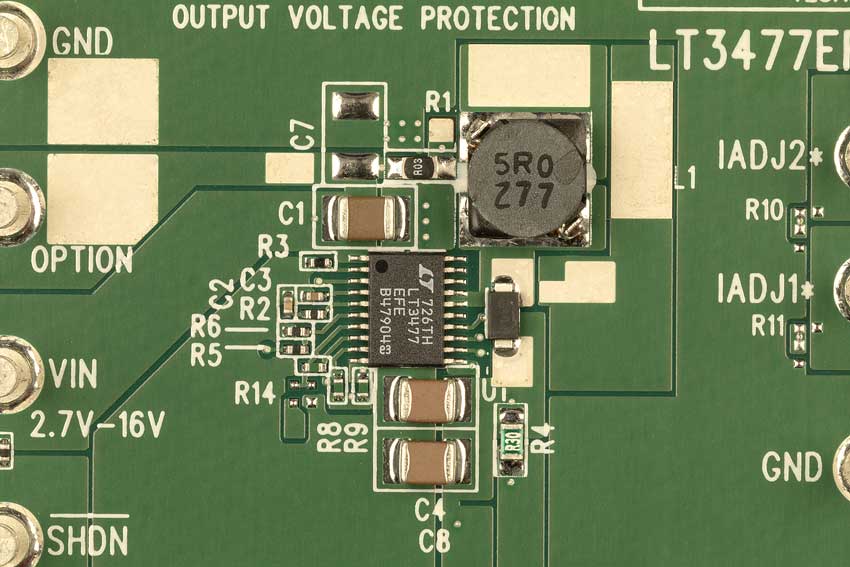

DC841A - Demo Manual9/24/2009PDF265K
-

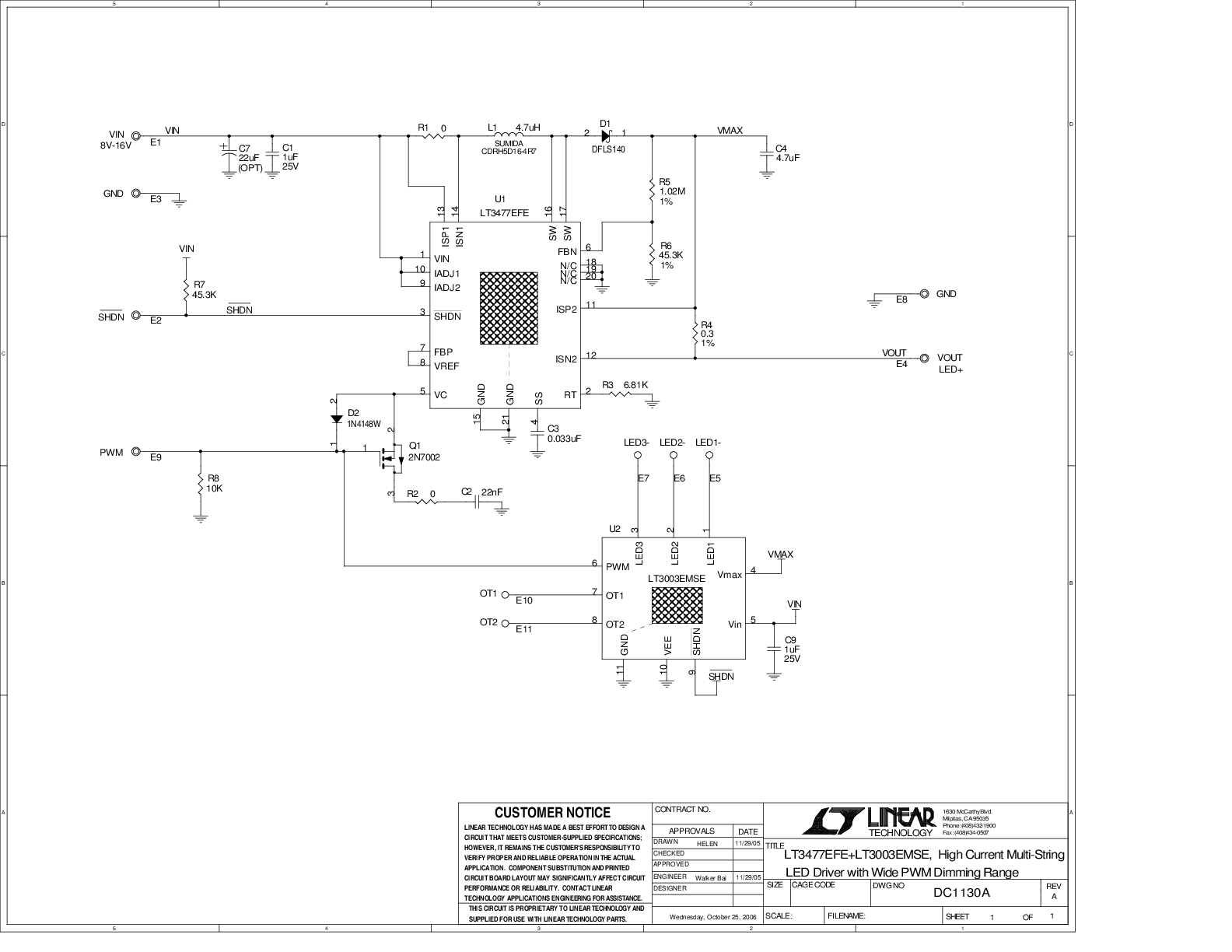

DC1130A - Demo Manual9/24/2009PDF462K
-
DN376 - ハイパワーLEDをドライブするモノリシック・コンバータ4/20/2006PDF51K
-
3A Converter Drives LEDs with 500:1 Dimming3/1/2006 LT Journal
-
Constant Current from 3A DC/DC Converter with 2 Rail-to-Rail Current Sense Amplifiers12/1/2005 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3477
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3477EFE#PBF | 成分表 | 品質および信頼性 | 20-Lead TSSOP w/ EP | |
| LT3477EFE#TRPBF | 成分表 | 品質および信頼性 | 20-Lead TSSOP w/ EP | |
| LT3477EUF#PBF | 成分表 | 品質および信頼性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT3477EUF#TRPBF | 成分表 | 品質および信頼性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT3477IFE#PBF | 成分表 | 品質および信頼性 | 20-Lead TSSOP w/ EP | |
| LT3477IFE#TRPBF | 成分表 | 品質および信頼性 | 20-Lead TSSOP w/ EP | |
| LT3477IUF#PBF | 成分表 | 品質および信頼性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT3477IUF#TRPBF | 成分表 | 品質および信頼性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R303 Reliability Data |
