LT3467

ソフトスタート機能搭載、1.1A昇圧DC/DCコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.37
特長
  • 1.3MHzのスイッチング周波数(LT3467)
  • 2.1MHzのスイッチング周波数(LT3467A)
  • 低VCESATスイッチ:330mV/1.1A
  • 高出力電圧:最大40V
  • 広い入力電圧範囲:2.4V~16V
  • ソフトスタート専用ピン
  • 3.3V入力から5V/540mA(LT3467)
  • 3.3V入力から5V/430mA(LT3467A)
  • 5V入力から12V/270mA(LT3467)
  • 5V入力から12V/260mA(LT3467A)
  • 小型の表面実装部品を使用
  • 低いシャットダウン電流:1μA未満
  • LT1930およびLT1613とピン互換
  • 高さの低い(1mm)ThinSOTパッケージ
  • 高さの低い(0.75mm)8ピン(3mm x 2mm) DFN パッケージ
製品概要
show more Icon

LT3467/LT3467Aは、42V、1.1Aスイッチとソフトスタート機能を組み合わせたスイッチング・レギュレータです。LT1930とピン互換で、低VCESATバイポーラ・スイッチを搭載しているので、小さい実装面積で高電流出力を供給できます。LT3467は1.3MHzでスイッチングを行い、低コストで高さの低い小型のインダクタやコンデンサを使用できます。LT3467Aは2.1MHzでスイッチングを行うので、さらに小型の部品を使用可能です。プログラム可能なソフトスタート機能を使用することにより、起動時の大きな突入電流を防止できます。1個の外付けコンデンサで電流ランプ・レートを設定します。また、固定周波数電流モードPWMアーキテクチャを採用した結果、予測可能な低出力ノイズとなり、フィルタ処理が簡単です。

LT3467/LT3467Aの高電圧スイッチは42V定格なので、最大40Vの昇圧コンバータやSEPICおよびフライバック設計に最適です。LT3467は3.3V電源からは最大540mAで5Vを生成でき、SEPIC設計では4セル・アルカリ・バッテリから450mAで5Vを生成できます。LT3467Aは3.3V電源から最大430mA で5V、あるいは、3.3V電源から135mA で15Vを生成可能です。LT3467/LT3467Aは高さの低い(1mm)6ピンSOT-23パッケージおよび小型3mm x 2mm DFNパッケージ で供給されます。

  Switching Frequency
LT3467 1.3MHz
LT3467A 2.1MHz

アプリケーション

  • デジタル・カメラ
  • 白色LED電源
  • 携帯電話
  • 医療診断装置
  • ローカルの5Vまたは12Vの電源
  • TFT-LCDバイアス電源
  • xDSL電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3467EDDB#TRMPBF
  • HTML
  • HTML
LT3467EDDB#TRPBF
  • HTML
  • HTML
LT3467ES6#TRMPBF
  • HTML
  • HTML
LT3467ES6#TRPBF
  • HTML
  • HTML
LT3467IDDB#TRMPBF
  • HTML
  • HTML
LT3467IDDB#TRPBF
  • HTML
  • HTML
LT3467IS6#TRMPBF
  • HTML
  • HTML
LT3467IS6#TRPBF
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC647A

LT3467ES6 | 1.2MHz, SOT-23 DC/DC Converter, 2 Circuits; Boost and SEPIC

zoom

DC647A

LT3467ES6 | 1.2MHz, SOT-23 DC/DC Converter, 2 Circuits; Boost and SEPIC

LT3467ES6 | 1.2MHz, SOT-23 DC/DC Converter, 2 Circuits; Boost and SEPIC

製品の詳細

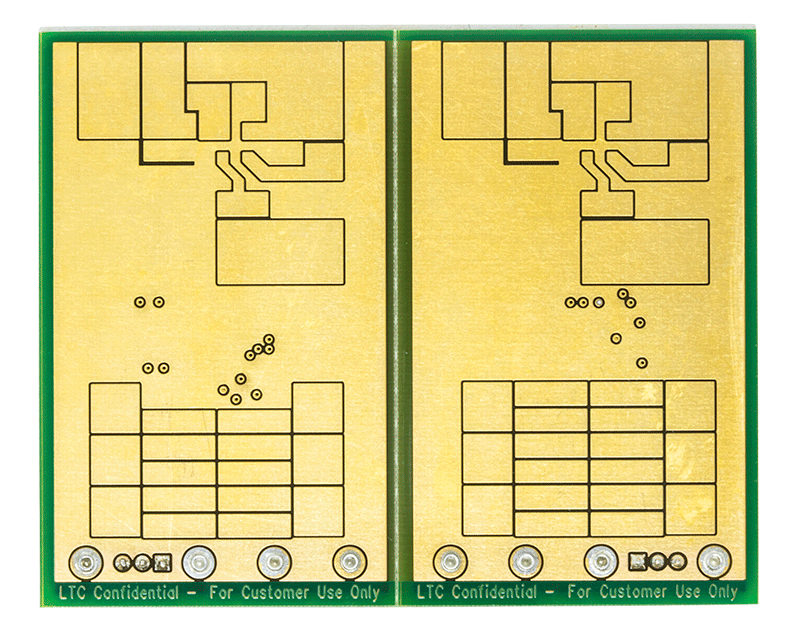

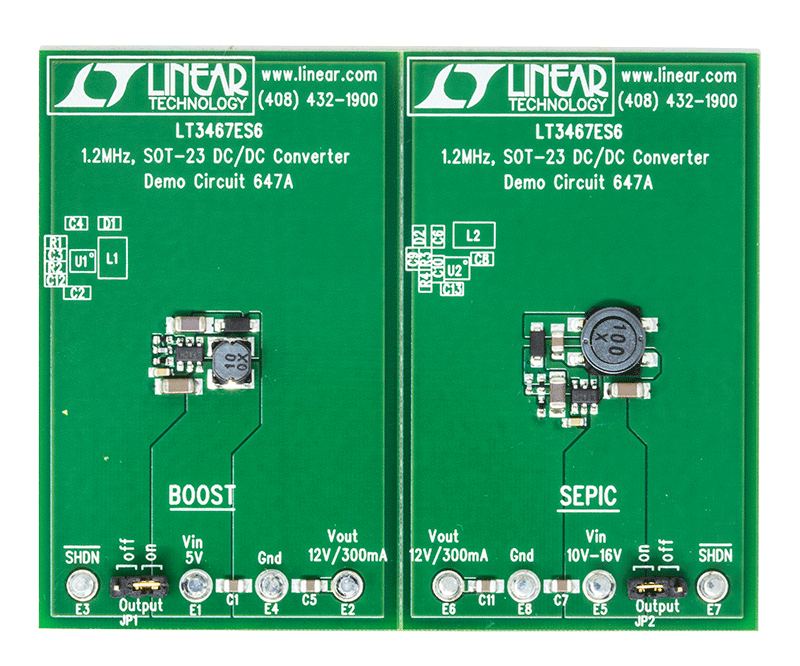

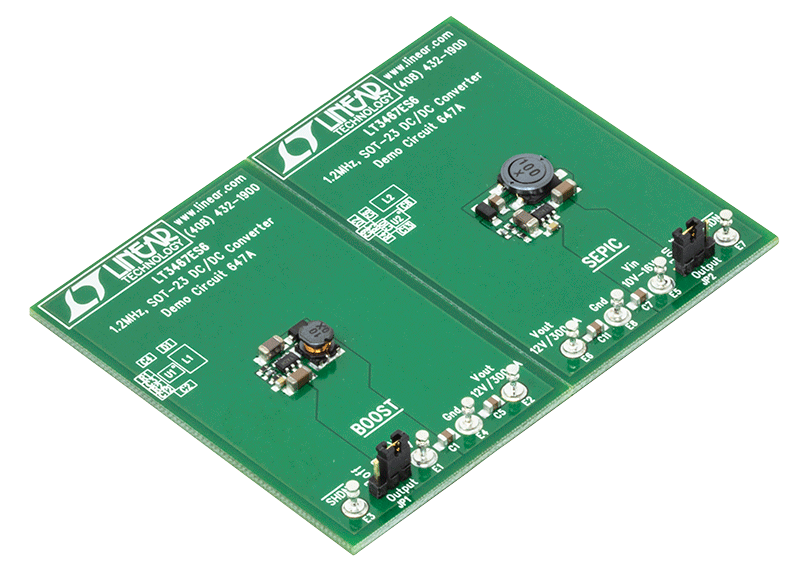

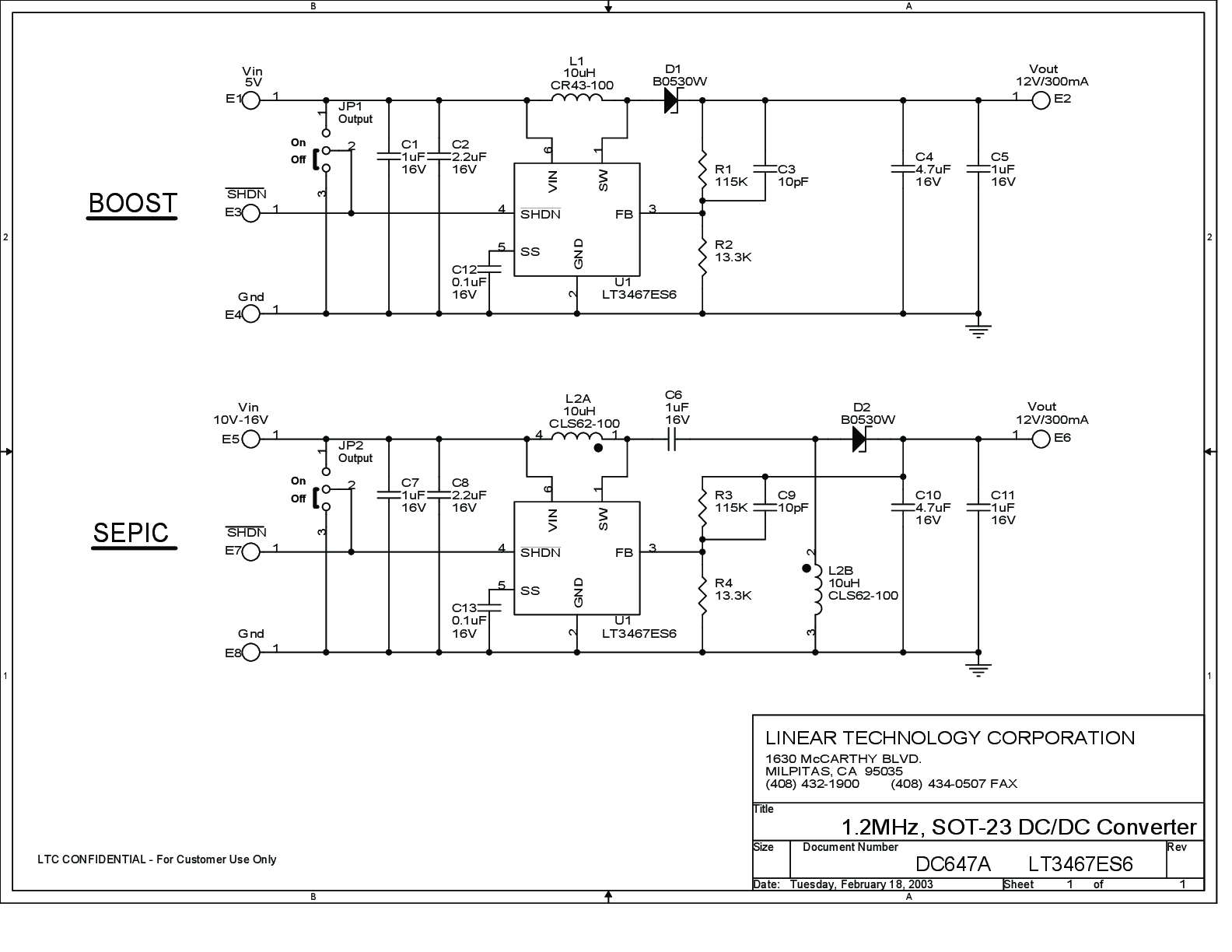

Demonstration circuit 647 is a 1.2MHz, SOT-23 DC/DC Converter featuring the LT3467. The demo board demonstrates two separate DC/DC converters for different application needs. The Boost Circuit is designed to convert a 5V input to 12V output at 300mA maximum load. The SEPIC Circuit generates a constant 12V/300mA output with 10V~16V variable input. Both circuits are designed to demonstrate the soft start feature, advantages of the 1.2MHz switching frequency, the internal 42V/1.1A switch, wide input voltage range and small circuit size.
