LT1910

保護機能付きハイサイドMOSFETドライバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.73
特長
  • 電源電圧範囲:8V~48V
  • -15V~60Vの電源過渡に対する保護機能搭載
  • 短絡保護
  • 自動再起動タイマ
  • オープンコレクタ・フォールト・フラグ
  • 完全動作のNチャネルMOSFETスイッチ
  • 電流制限、遅延時間、自動再起動期間をプログラム可能
  • 電圧が制限されたゲート・ドライブ
  • オープン入力時にデフォルトでオフ状態
  • SO-8パッケージで供給
製品概要
show more Icon

LT1910は、ハイサイド・スイッチング・アプリケーションで低コストのNチャネル・パワーMOSFETを使用可能にするハイサイド・ゲート・ドライバです。このデバイスは完全に独立したチャージ・ポンプを内蔵し、外付け部品なしでNチャネルMOSFETスイッチを完全に動作させることができます。

スイッチ電流があらかじめ設定されたレベルを超えたことを内蔵のドレイン・コンパレータが検知すると、スイッチはオフになり、フォールト・フラグがアクティブになります。スイッチは外付けのタイミング・コンデンサで設定された期間オフ状態を維持した後、自動的に再起動を試みます。まだフォールトが存在する場合は、フォールトが除去されるまでこのサイクルが繰り返されるので、MOSFETは保護されます。スイッチの再起動が成功すると、フォールト・フラグが非アクティブになります。

LT1910は、不十分な電源レギュレーションや電源過渡の恐れのある産業用、アビオニクス、車載アプリケーションなど、厳しい動作環境向けに特別に設計されています。このデバイスは、–15V~60Vの電源トランジェントによる損傷には耐えられません。

LT1910はSO-8パッケージで供給されます。


アプリケーション

  • 産業用制御
  • アビオニクス・システム
  • 車載スイッチ
  • ステッピングモータおよびDCモータの制御
  • 電子式回路ブレーカ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.73

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1910ES8#PBF
  • HTML
  • HTML
LT1910ES8#TRPBF
  • HTML
  • HTML
LT1910IS8#PBF
  • HTML
  • HTML
LT1910IS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT1910ES8#PBF

製造中

LT1910ES8#TRPBF

製造中

LT1910IS8#PBF

製造中

LT1910IS8#TRPBF

製造中

6 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1910ES8#PBF

製造中

LT1910ES8#TRPBF

製造中

LT1910IS8#PBF

製造中

LT1910IS8#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT1910ES8#PBF

製造中

LT1910ES8#TRPBF

製造中

LT1910IS8#PBF

製造中

LT1910IS8#TRPBF

製造中

6 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1910ES8#PBF

製造中

LT1910ES8#TRPBF

製造中

LT1910IS8#PBF

製造中

LT1910IS8#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC2307A

LT1910ES8 Demo Board | Fault-Protected High Side Driver; 8V ≤ VSUPPLY ≤ 48V, IOUT Up to 5A

zoom

DC2307A

LT1910ES8 Demo Board | Fault-Protected High Side Driver; 8V ≤ VSUPPLY ≤ 48V, IOUT Up to 5A

LT1910ES8 Demo Board | Fault-Protected High Side Driver; 8V ≤ VSUPPLY ≤ 48V, IOUT Up to 5A

製品の詳細

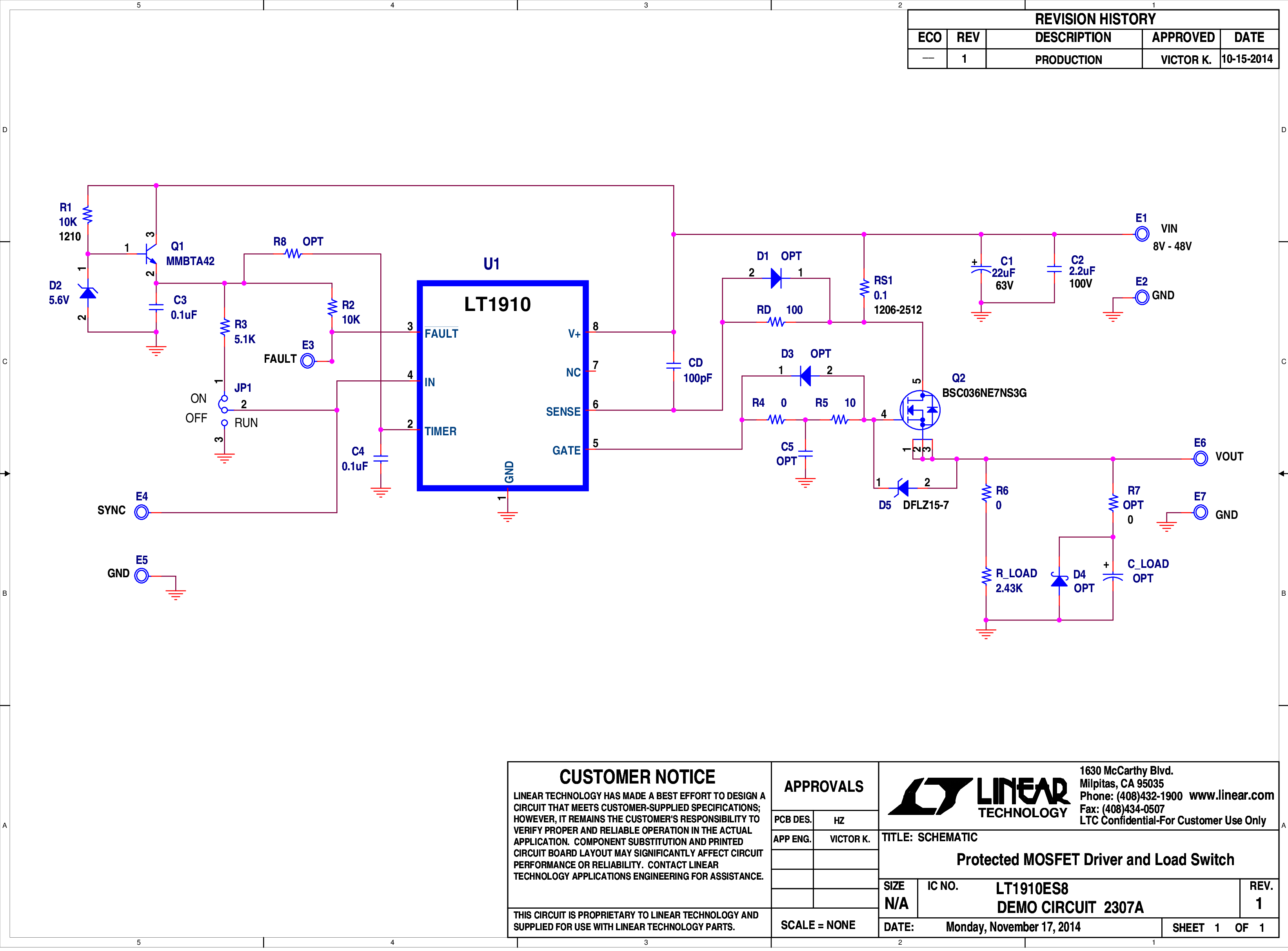

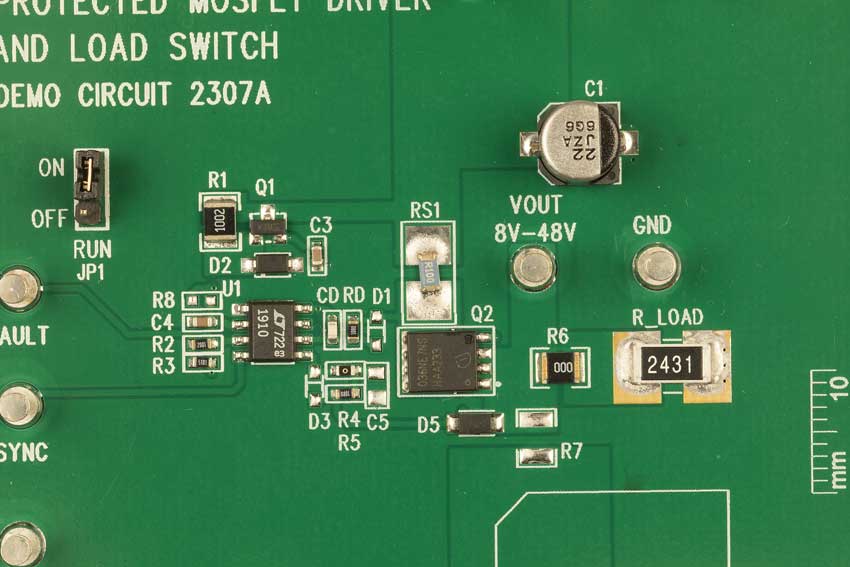

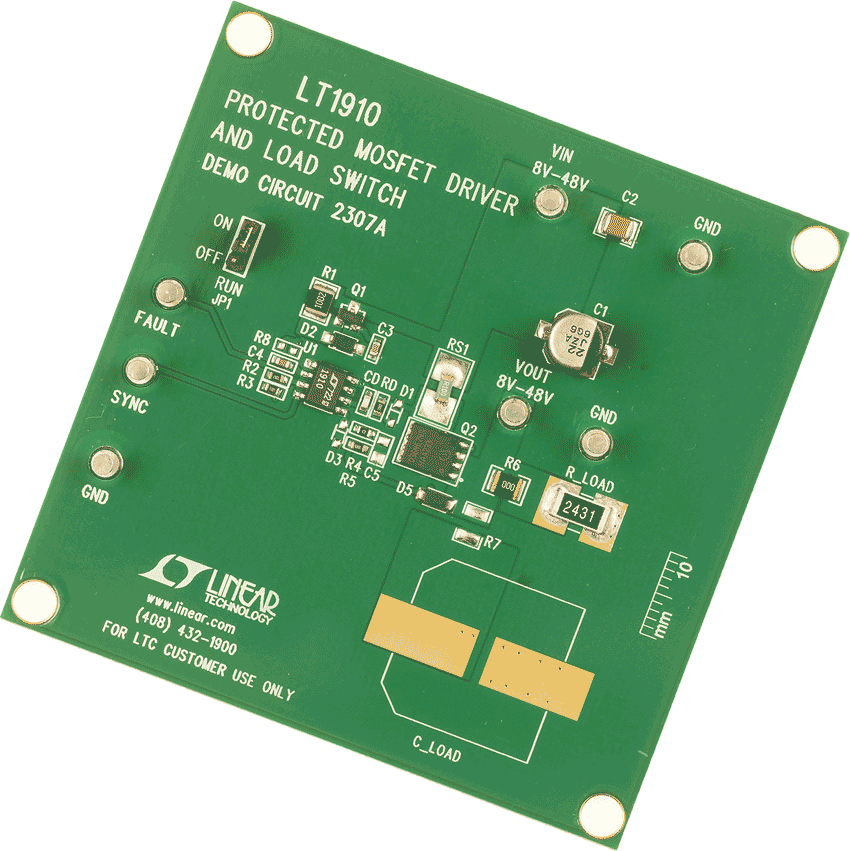

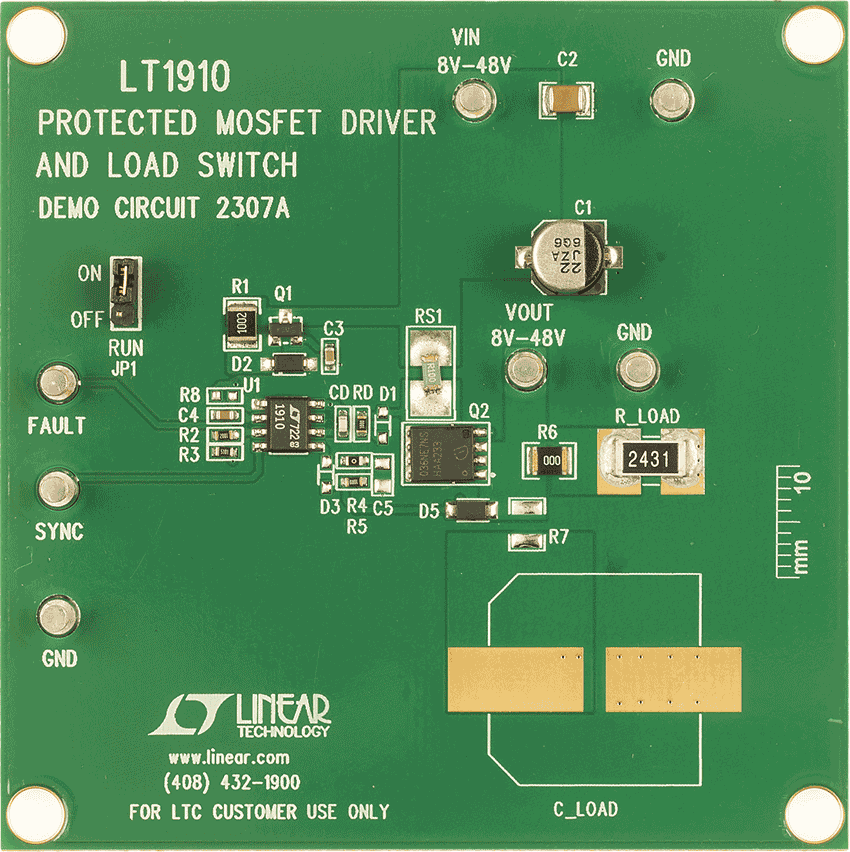

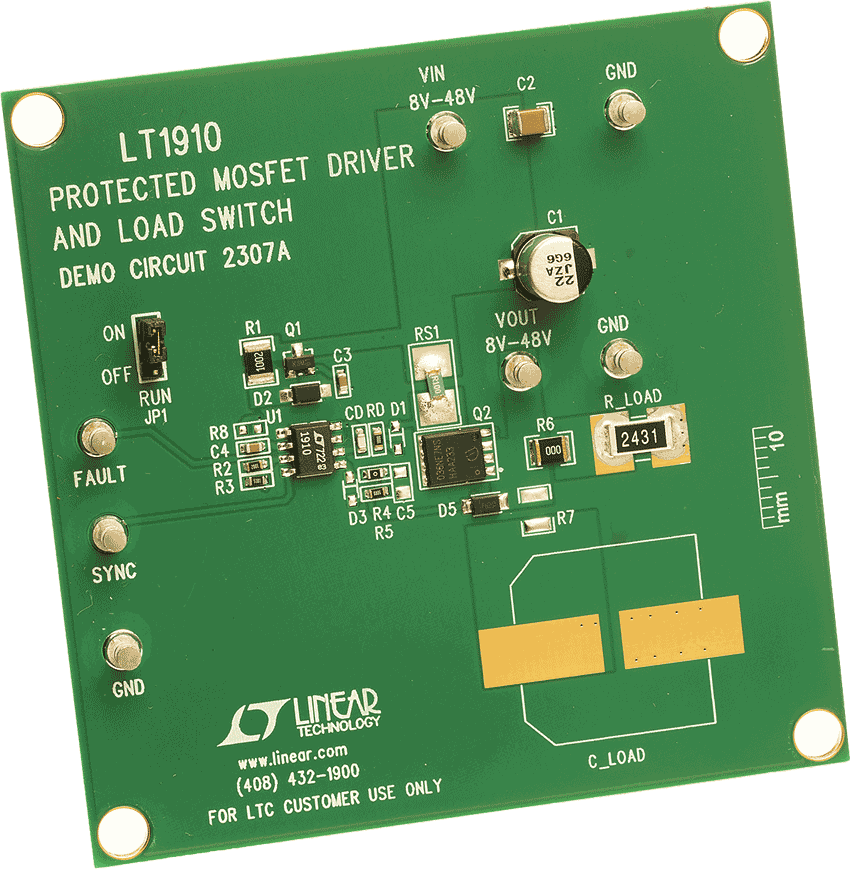

Demonstration circuit 2307A is a high input voltage protected high side MOSFET driver featuring the LT1910ES8. This demo board has a wide input voltage range from 8V to 48V and is capable of protecting a voltage source against a short circuit. The LT1910 has a 50mV trip point for the selection of the current sense resistor RS1. The value of RS1 is 0.01Ω in this demo board which allows the output to deliver up to 5A. However, the RS1 footprint supports multiple sizes and can be replaced with up to a 2W device.
