LT4256-1
LT4256-2

製造中

正の高電圧ホットスワップ・コントローラ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 電源の入ったバックプレーンでボードを安全に挿抜可能
  • 10.8V～80Vの電源電圧を制御
  • フォールドバック電流制限
  • 過電流フォールトを検出
  • 外付けNチャネルMOSFETをドライブ
  • 電源電圧上昇速度をプログラム可能
  • 低電圧保護
  • ラッチオフ動作モード（LT4256-1）
  • 自動リトライ（LT4256-2）
  • 8ピンSOパッケージ

LT4256-1/LT4256-2は、電源の入ったバックプレーンに対し、ボードの安全な挿入/引抜きを可能にする高電圧ホットスワップ・コントローラです。内蔵のドライバが外付けNチャネルMOSFETスイッチをドライブし、10.8V～80Vの電源電圧を制御します。

LT4256-1/LT4256-2は調整可能なアナログ･フォールドバック電流制限機能を搭載しています。プログラム可能な期間を過ぎても電源が電流制限状態にあると、NチャネルMOSFETがシャットオフし、PWRGD出力が“L”になり、LT4256-2はタイムアウト遅延後に自動的に再起動します。LTC4256-1はUVピンが“L”になるまでラッチオフします。

PWRGD出力は出力電圧がプログラムされたレベルを上回ったことを知らせます。VCCからの外付け抵抗ストリングにより、プログラム可能な低電圧保護を提供します。

LT4256を使用することで、LT1641の設計をアップグレードすることができます。アップグレードされた仕様については、14ページの表1を参照して下さい。

LT4256-1とLT4256-2は8ピンSOパッケージで供給され、LT1641とピン互換です。

Retry / Latch Off Features Package
LT4256-1 Latch Off UV SO-8
LT4256-2 Retry UV SO-8
LT4256-3 Latch Off or Retry UV/OV, Open Circuit Detect SSOP-16
アプリケーション
  • 活線挿入
  • 電子回路ブレーカ/電源バス
  • 産業用ハイサイド･スイッチ/回路ブレーカ
  • 24V/48V産業用/警報システム
  • 12V、24Vおよび48V配電システムに最適
  • 48Vテレコム・システム
LT4256-1
LT4256-2
正の高電圧ホットスワップ・コントローラ
48V, 2A Hot Swap Controller Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 1
LTC4260
新規設計に推奨 I2C互換モニタ付き正の高電圧ホットスワップ・コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT4256-1
  • LT4256-2
  • LT4256-3
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC1354B

LT1641-1、LT1641-2、LT4256-1、LT4256-2による正の高電圧ホット・スワップ・コントローラ

今すぐ購入 詳細を表示

製品詳細

デモ回路1354Bは、LT®1641-1、LT1641-2、LT4256-1、またはLT4256-2を採用した正の高電圧ホット・スワップ・コントローラです。

このボードにより、トランジェント状態、異なる負荷での定常動作、故障状態の測定が容易になります。コントローラは、入力低電圧（UV）、出力パワーグッド（PWRGD）故障、および過電流に応答し、応答は出力電圧（VOUT）LEDステートとPWRGDピン信号によって検証されます。LT1641-1とLT4256-1は、過電流状態でMOSFETがオフになった場合、ラッチオフになります。一方、LT1641-2とLT4256-2は、タイムアウト遅延後、自動的に再起動します。

DC1354Bには、1つのホット・スワップ・コントローラ、パワーMOSFET、電流検出抵抗、イネーブル回路、入力電圧クランプ、ゲート保護回路、帰還信号用の抵抗出力分圧器、および入出力電圧とパワーグッド状態の存在を示す3つのLEDが搭載されています。

eval board
schematic 11
schematic 12
schematic 13
schematic 14
AD-APARDPFW-SL

2-port 10BASE-T1L Arduino Shield with SPoE Power Forwarding

今すぐ購入 詳細を表示

機能と利点

  • Software-controlled Power and Data forwarding
  • Power isolation
  • Multiple SPoE classes
  • Complete connectivity passthrough
  • Compatible with Arduino Mega form-factor
  • Supports daisy chaining with other compatible boards

製品詳細

The AD-APARDPFW-SL is a 10BASE-T1L power forwarder with Single Pair Power over Ethernet (SPoE) for development of field devices and applications on an AD-APARD32690-SL platform board. The SPoE powered device (PD) and isolated flyback regulator provide 12V power to the platform board. SPoE Class 10 to 12 (24V nominal) and Class 13 to 14 (55V nominal) are supported.

Designed for use on the AD-APARD32690-SL platform, the AD-APARDPFW-SL hardware features Arduino Mega Form-factor headers, and two 10BASE-T1L ports for connecting to a 10BASE-T1L Power Sourcing Equipment (PSE) such as the AD-RPI-T1LPSE-SL 2-port 10BASE-T1L with SPoE PSE Development Platform.

To allow board stacking and development of field device applications using Arduino shields, the AD-APARDPFWD-SL has extra tall headers that allow other Arduino shields to be stacked on top of it.

The design also features complete power and data isolation to the host AD-APARD32690-SL.

APPLICATIONS

  • Factory automation
  • Process control
  • Intelligent buildings
  • Secure field instruments
  • Internet of Things
DC1354B
LT1641-1、LT1641-2、LT4256-1、LT4256-2による正の高電圧ホット・スワップ・コントローラ

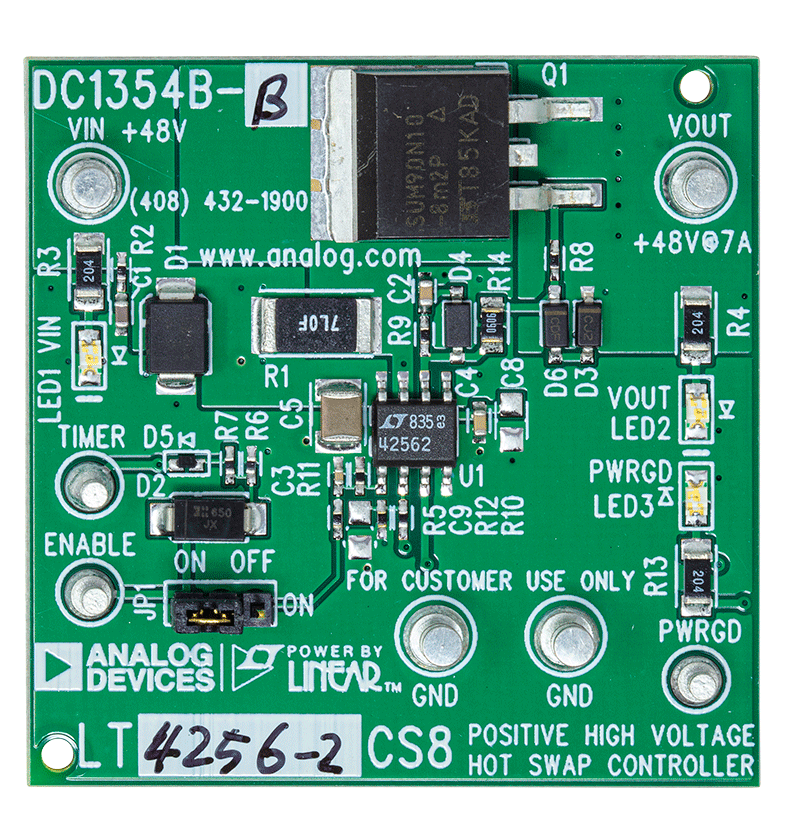

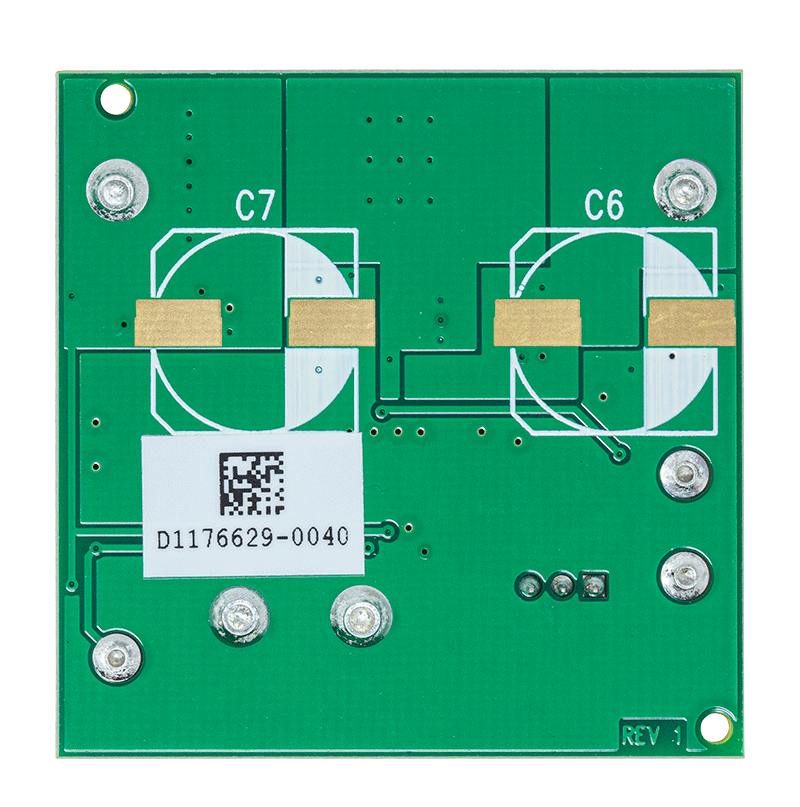

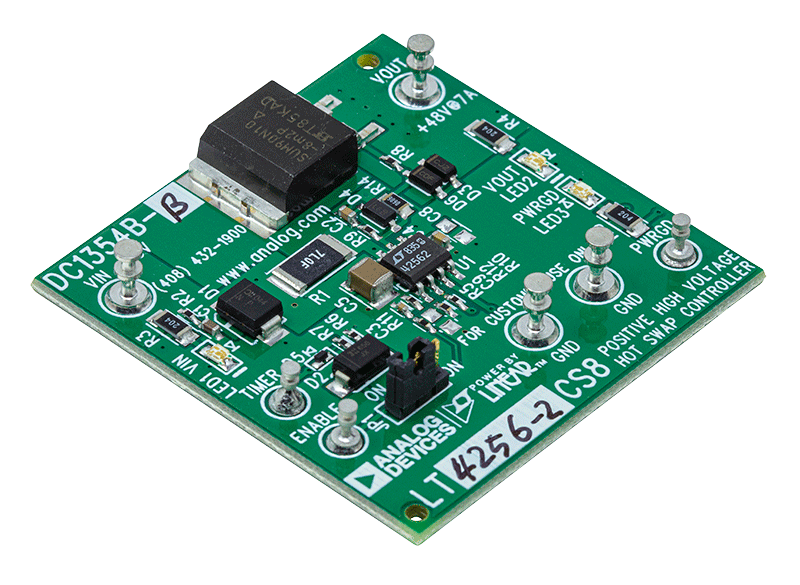

DC1354B-B Evaluation Board DC1354B-B Evaluation Board - Top View DC1354B-B Evaluation Board - Bottom View DC1354
DC1354A-A
LT4256-1 Positive High Voltage Hot Swap Controllers with Latch-off (-1)

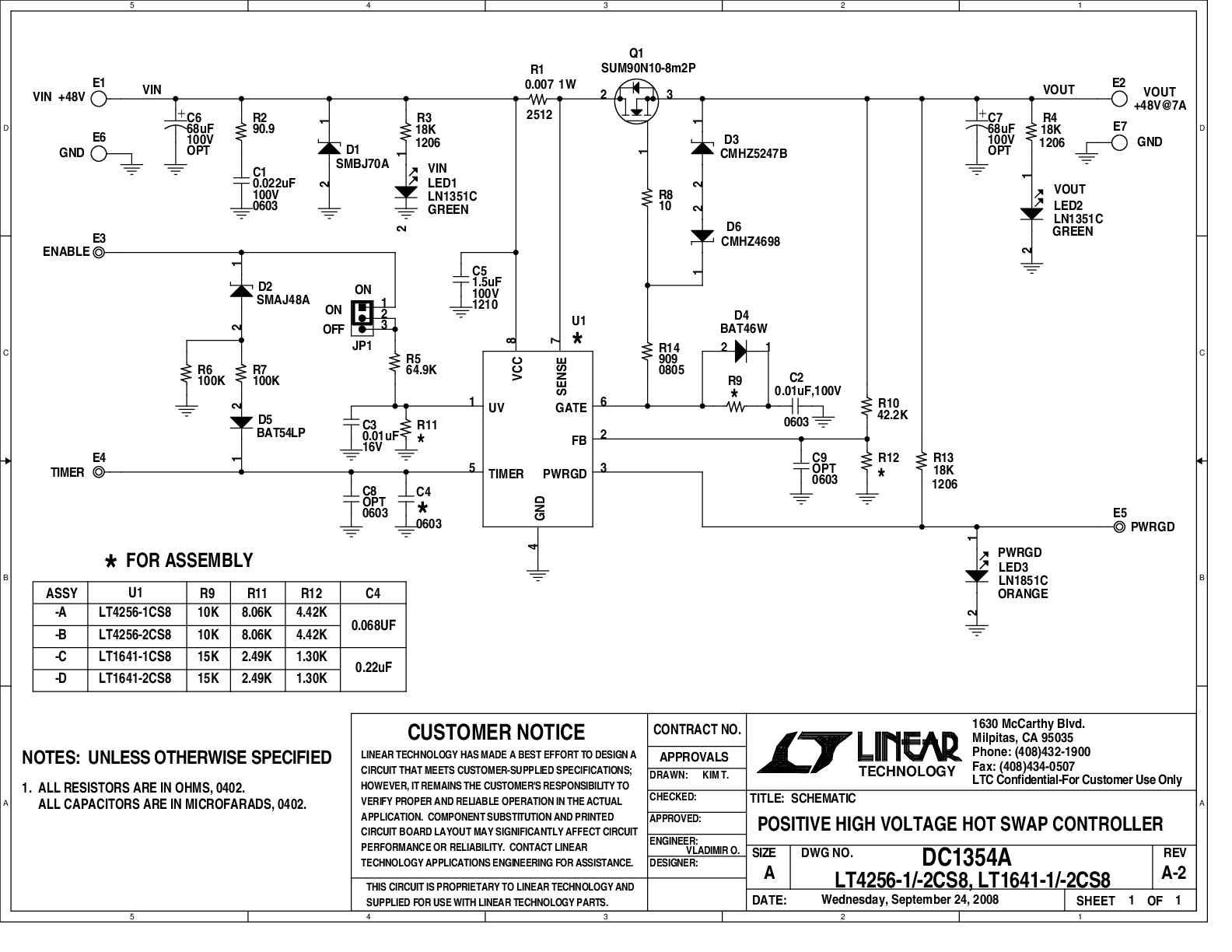

DC1354A-A - Schematic

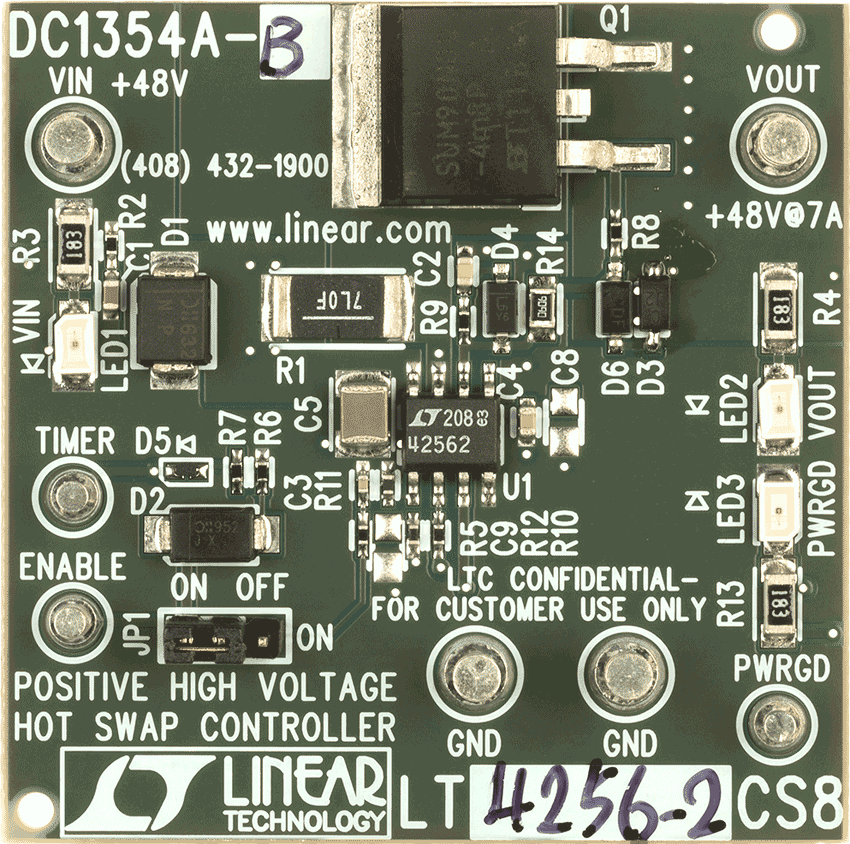

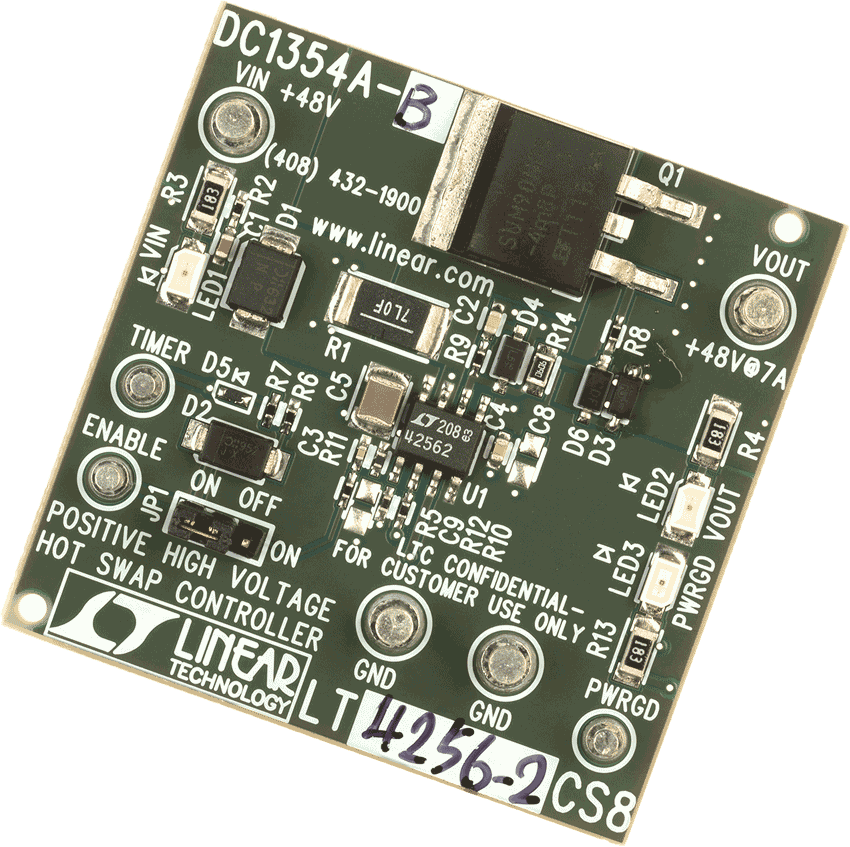

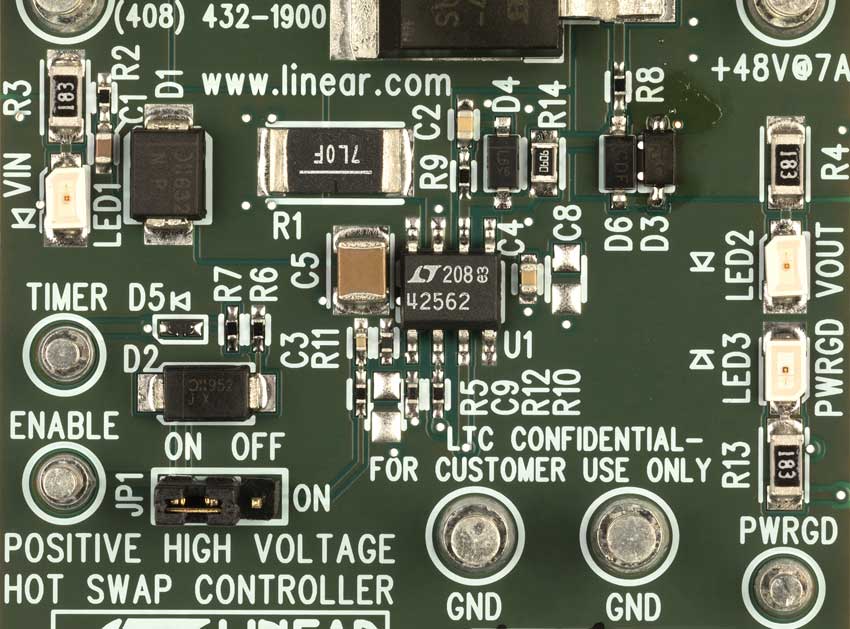

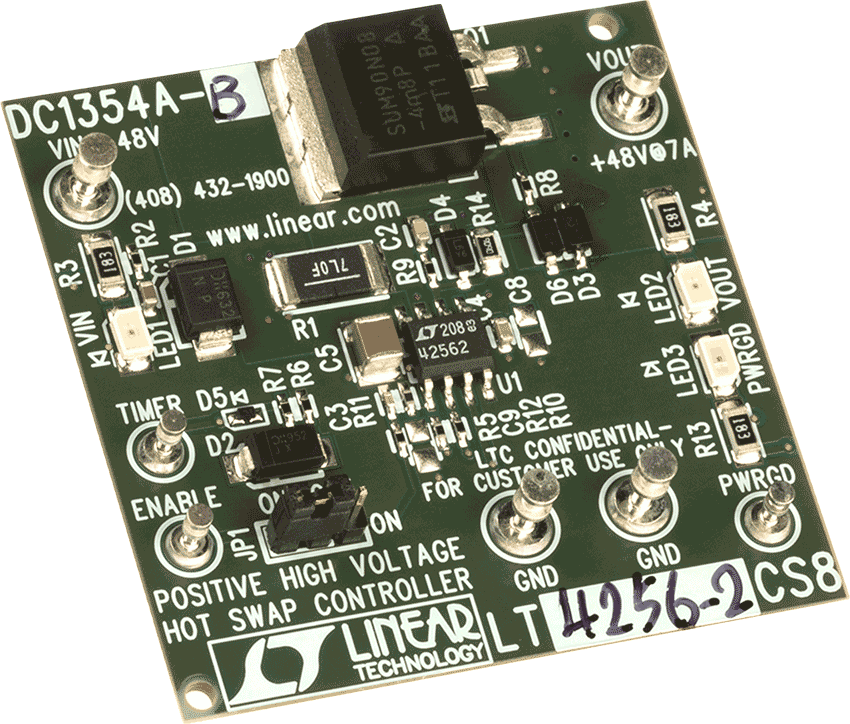

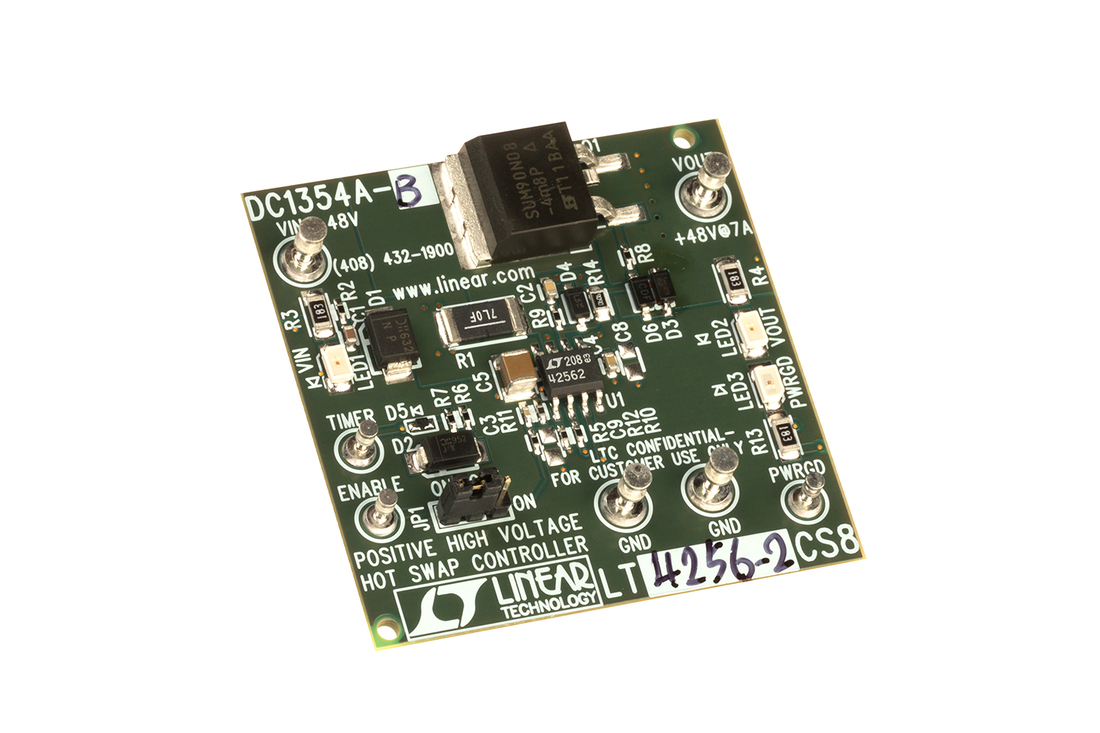

DC1354A-B
LT4256-2 Positive High Voltage Hot Swap Controllers with Auto-Retry(-2)

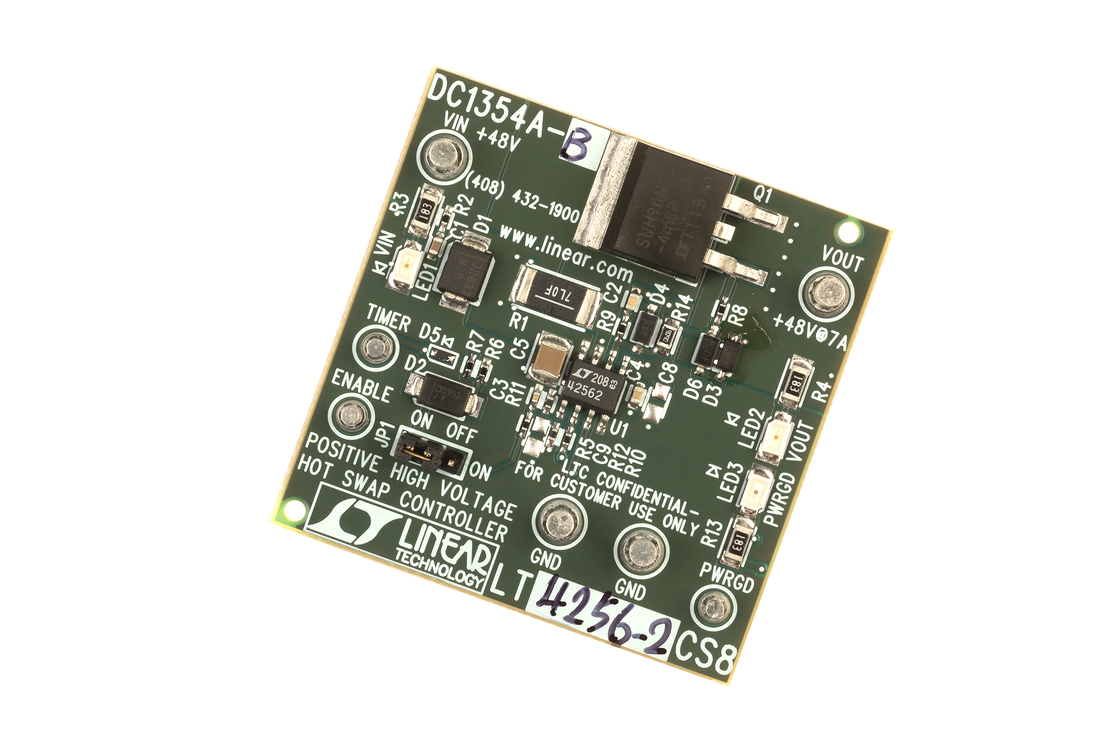

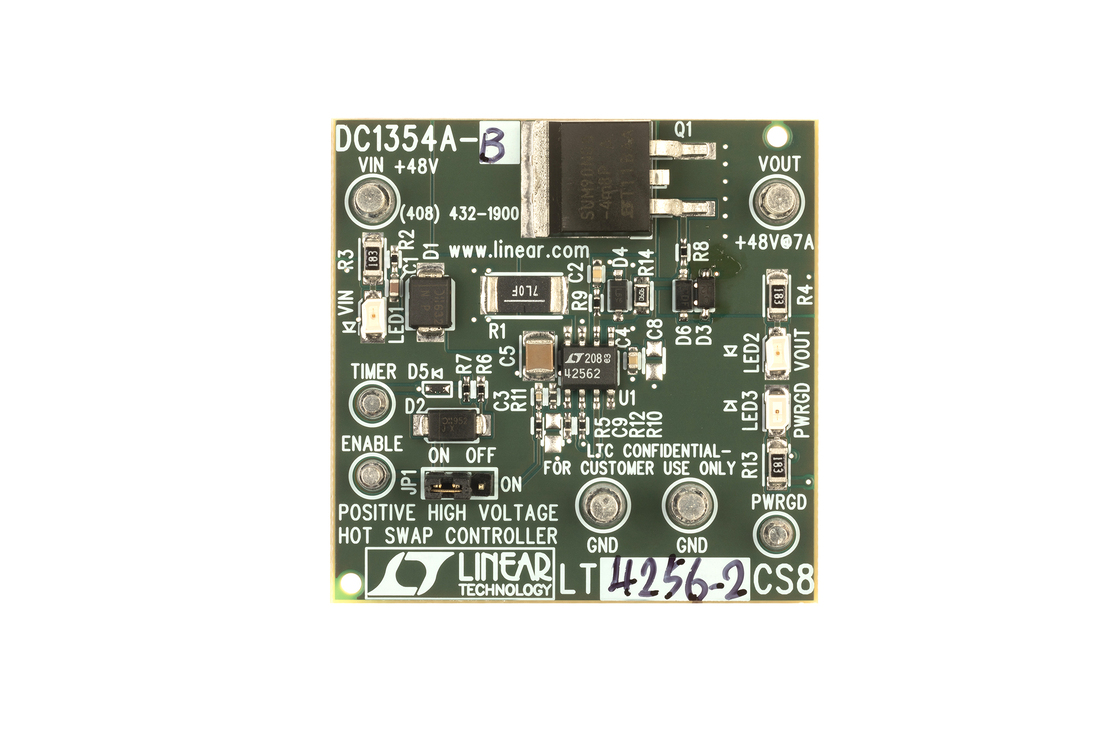

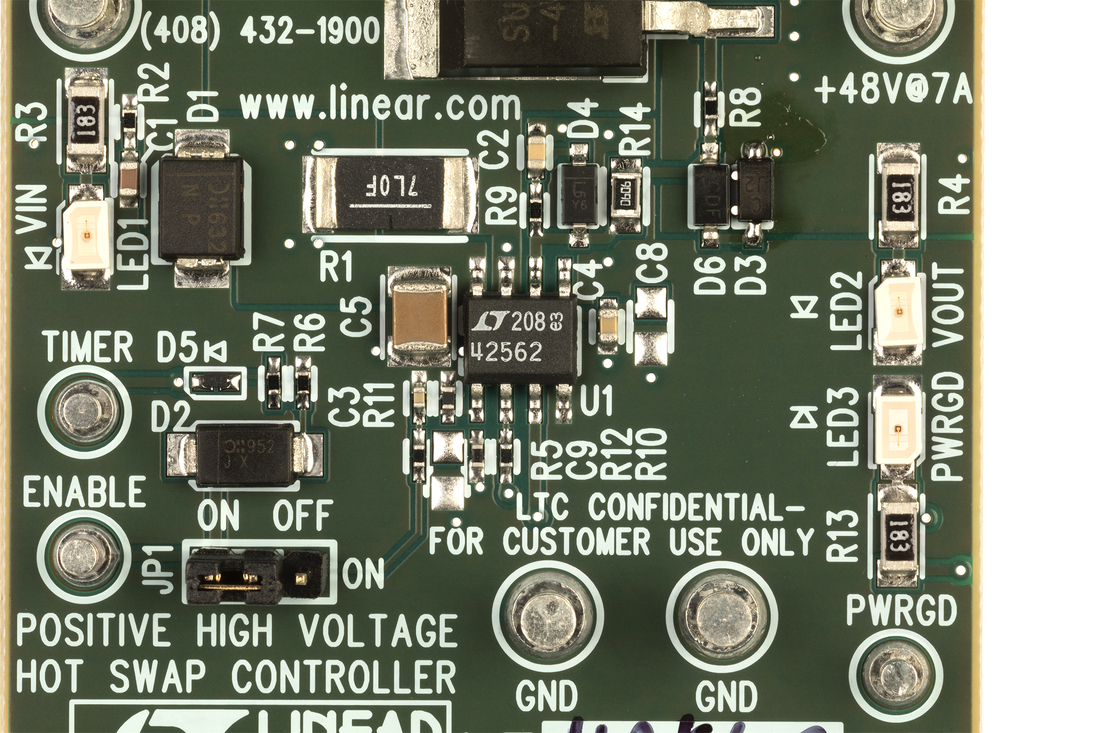

DC1354A-B Demo Board DC1354A-B Demo Board DC1354A-B Demo Board DC1354A-B Demo Board DC1354A-A - Schematic
AD-APARDPFW-SL
2-port 10BASE-T1L Arduino Shield with SPoE Power Forwarding

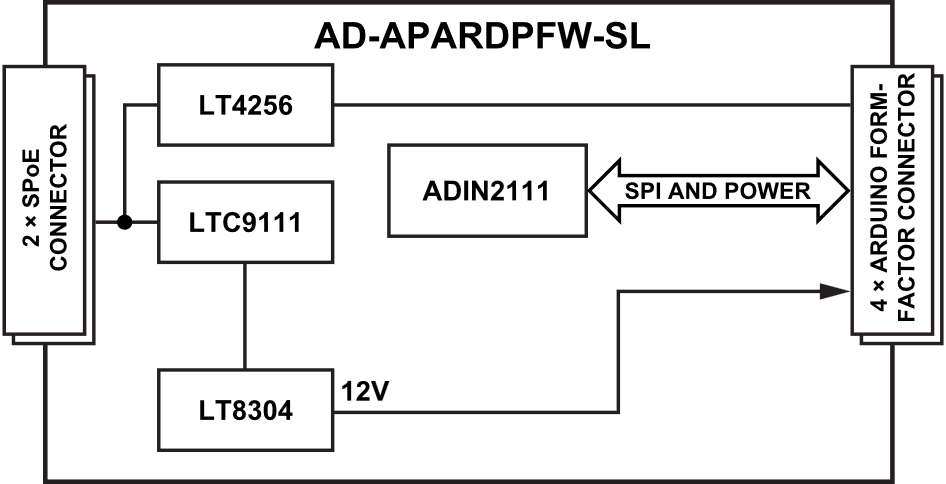

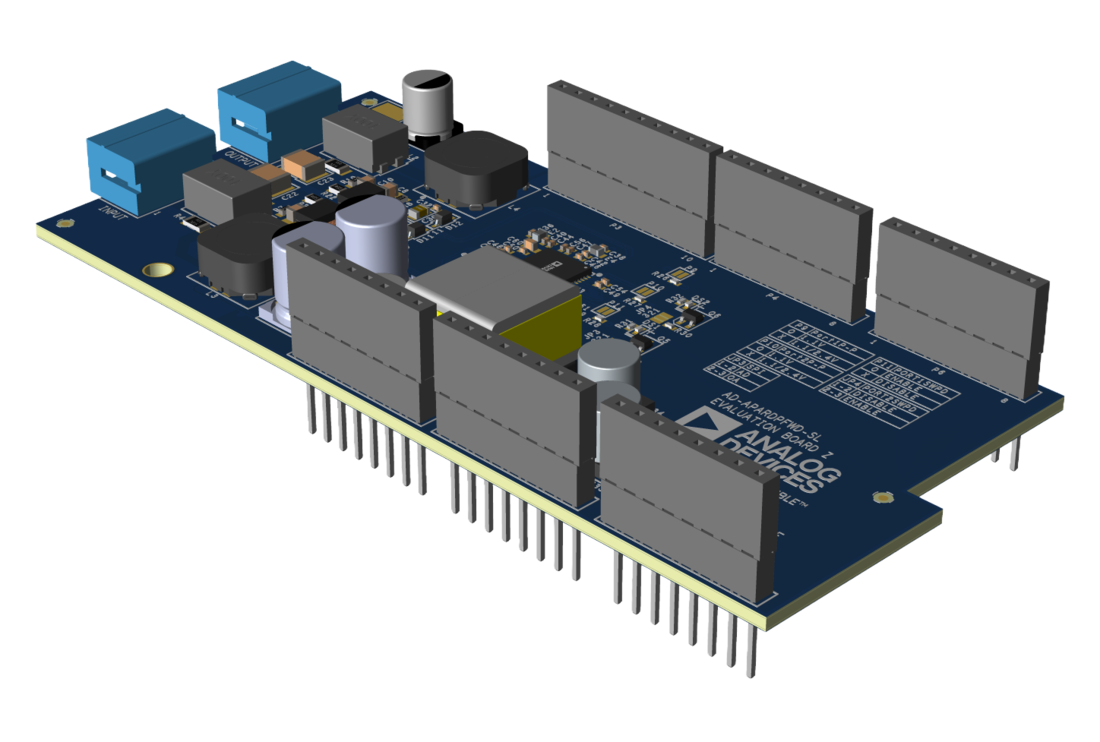

AD-APARDPFW-SL Evaluation Board Photo Angle View AD-APARDPFW-SL Evaluation Board Photo Top View AD-APARDPFW-SL Evaluation Board Photo Bottom View AD-APARDPFW-SL Block Diagram
