LT4256-3: 開放検出機能付き、正の高電圧ホットスワップ・コントローラ データシート (Rev. )12/8/2009PDF705K
製品概要
機能と利点
- 電源の入ったバックプレーンでボードを安全に挿抜可能
- 10.8V~80Vの電源電圧を制御
- フォールドバック電流制限
- 開放と過電流フォールトを検出
- 外付けNチャネルMOSFETをドライブ
- 過電流フォールト後に自動リトライまたはラッチオフ
- 電源電圧上昇速度をプログラム可能
- MOSFETの開放を検出
- 過電圧および低電圧検出精度:1%
- 16ピンSSOPパッケージ
製品概要

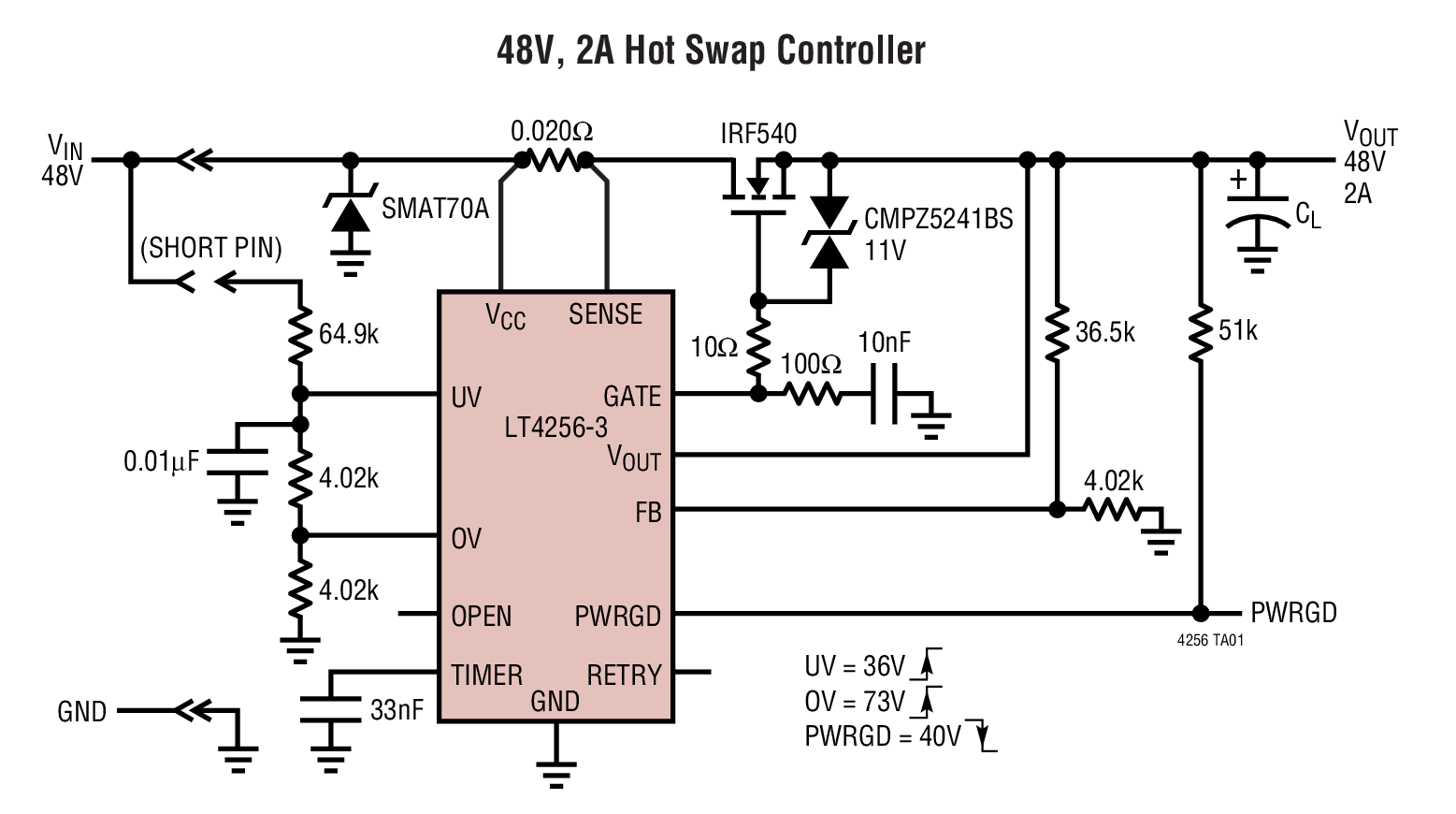

LT4256-3は、電源の入ったバックプレーンに対し、ボードの安全な挿入/引抜きを可能にする高電圧ホットスワップ・コントローラです。内蔵のドライバは、ハイサイドNチャネルMOSFETゲートを制御し、10.8V~80Vの電源電圧を供給します。このデバイスは、負荷電流が異常に低くなったことを知らせる開放検出(OPEN)出力を装備しています。
LT4256-3は調整可能なアナログ・フォールドバック電流制限機能を搭載しています。プログラム可能な期間を過ぎても電源が電流制限状態にあると、NチャネルMOSFETがシャットオフし、PWRGD出力が“L”になり、LT4256-3はタイムアウト遅延後に自動的に再起動するか、UVピンが“L”になるまでラッチオフします。LT4256-3が過電流フォールト後に自動的に再起動するか、あるいはUVピンが“L”になるまでラッチオフするかは、RETRYピンで設定されます。
PWRGD出力は出力電圧がプログラムされたレベルを上回ったことを知らせます。VCCからの外付け抵抗ストリングにより、プログラム可能な低電圧および過電圧保護を提供します。

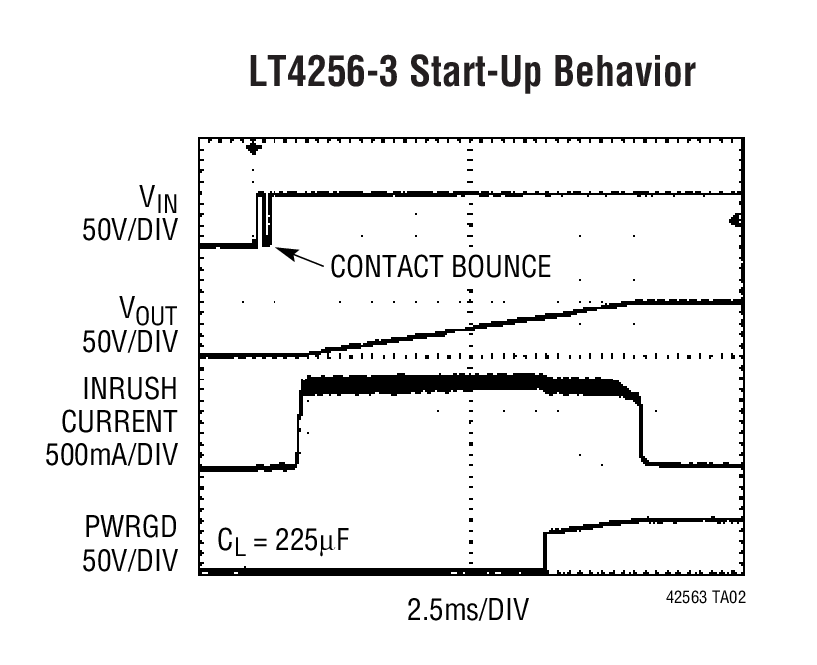

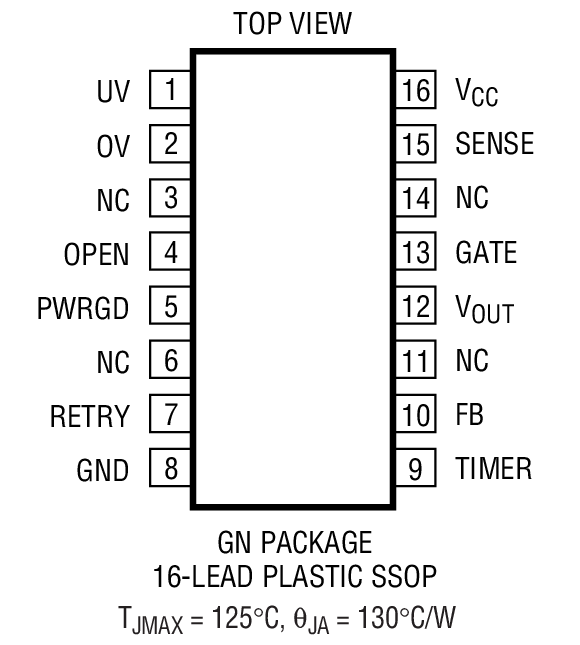

LT4256-3は16ピンSSOPパッケージで供給されます。
Retry / Latch Off | Features | Package | |
LT4256-1 | Latch Off | UV | SO-8 |
LT4256-2 | Retry | UV | SO-8 |
LT4256-3 | Latch Off or Retry | UV/OV, Open Circuit Detect | SSOP-16 |
アプリケーション
- 活線挿入
- 電子回路ブレーカ/電源バス
- 産業用ハイサイド・スイッチ/回路ブレーカ
- 24V/48V産業用/警報システム
- 12V、24Vおよび48V配電システムに最適
- 48Vテレコム・システム
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R568 Reliability Data3/23/2018PDF179 K
-

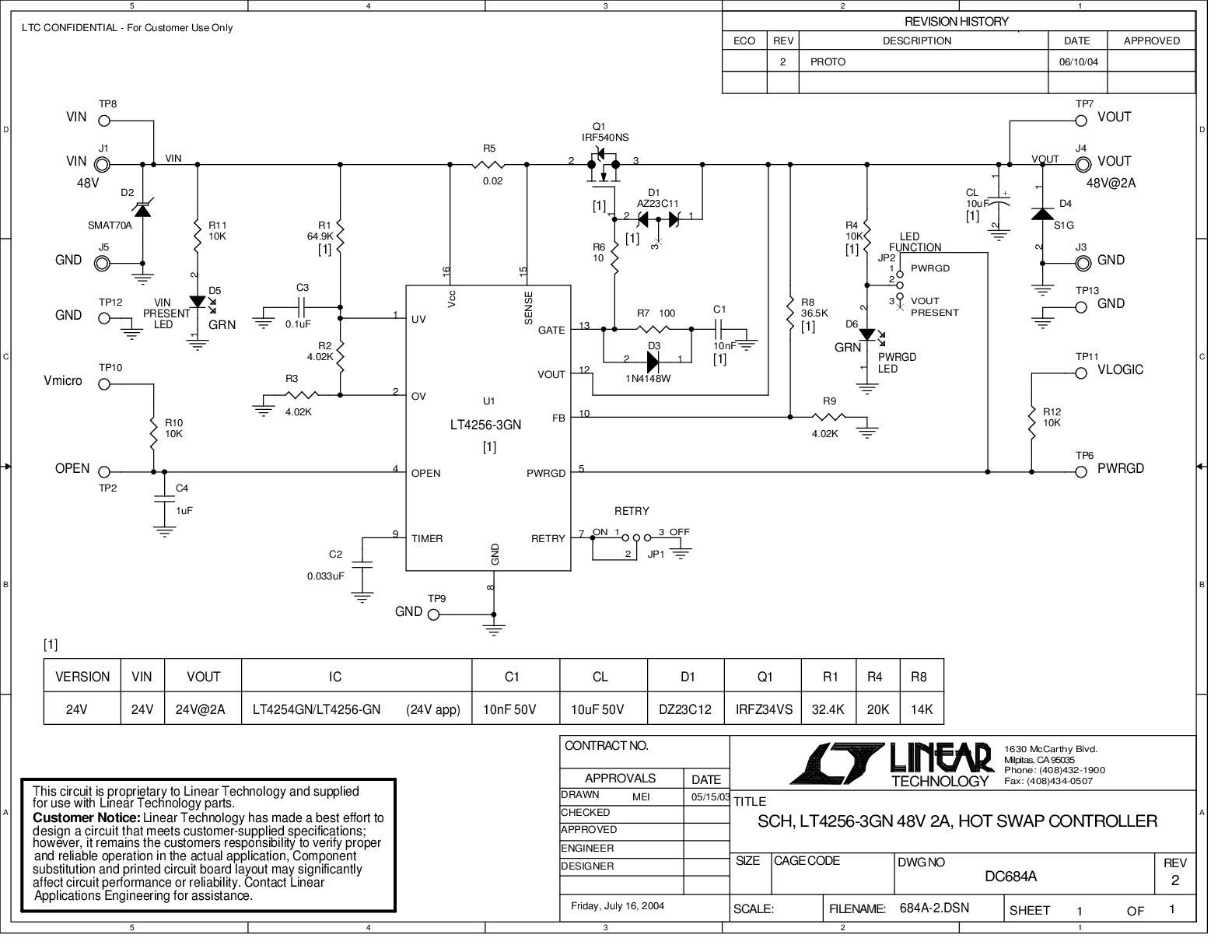

DC684A - Demo Manual1/6/2014PDF185K
-
