LT1776: 広入力範囲、高効率、降圧スイッチング・レギュレータ データシート (Rev. )5/31/2005PDF149K
製品概要
機能と利点
- 広い入力範囲：7.4V～40V
- 60Vまでの入力過渡に対する耐久性
- ピーク・スイッチ電流定格：700mA
- 適応型スイッチ・ドライブにより、軽負荷時のパルス・スキップなしに、重負荷時にも高効率を維持
- 真の電流モード制御
- 動作周波数：200kHz
- 400kHzまで同期可能
- シャットダウン時の低電源電流：30μA

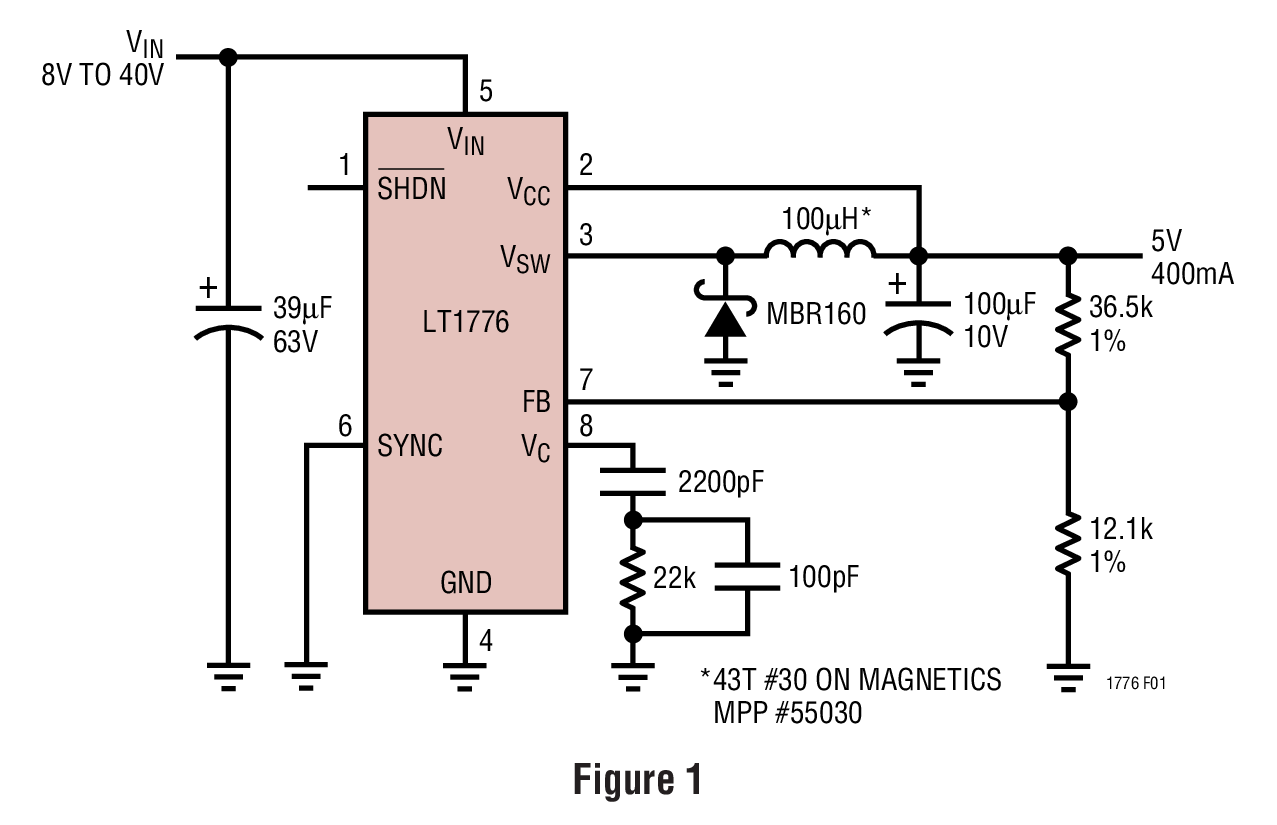

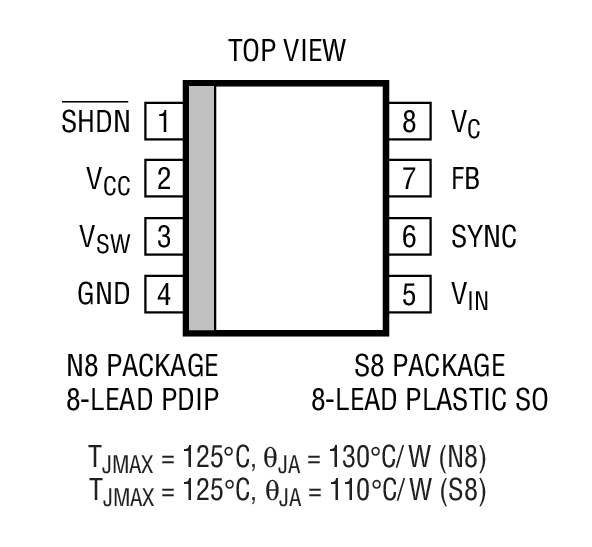

- 8ピンSOおよびPDIPパッケージで供給
製品概要
LT1776は広入力範囲、高効率のバック（降圧）スイッチング・レギュレータです。モノリシック・ダイには、発振器、制御および保護回路が内蔵されています。このデバイスは最大60Vの入力電圧を受け入れることができ、定格ピーク電流700mAの出力スイッチを内蔵しています。電流モード制御は卓越したダイナミック入力電源除去と短絡保護を提供します。
LT1776は効率を向上させるためのいくつかの特長を備えています。内部制御回路には通常VCCピンを通して電源が供給され、 VIN電源から直接流れる電流を最小限に抑えています（アプリケーション情報を参照）。LT1776スイッチ回路の動作は負荷にも依存します。中負荷から重負荷時には、出力スイッチ回路は高速立上り時間を維持し、効率を向上させます。軽負荷時には、パルス・スキッピング現象を避けるために、意図的に立上り時間を低下させます。
SO-8パッケージと200kHzのスイッチング周波数により、PCボードの面積要求を小さくすることができます。
アプリケーション
- 車載用DC/DCコンバータ
- セルラー電話用バッテリ・チャージャ・アクセサリ
- IEEE 1394降圧コンバータ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R012 Reliability Data3/23/2018PDF31 K
-

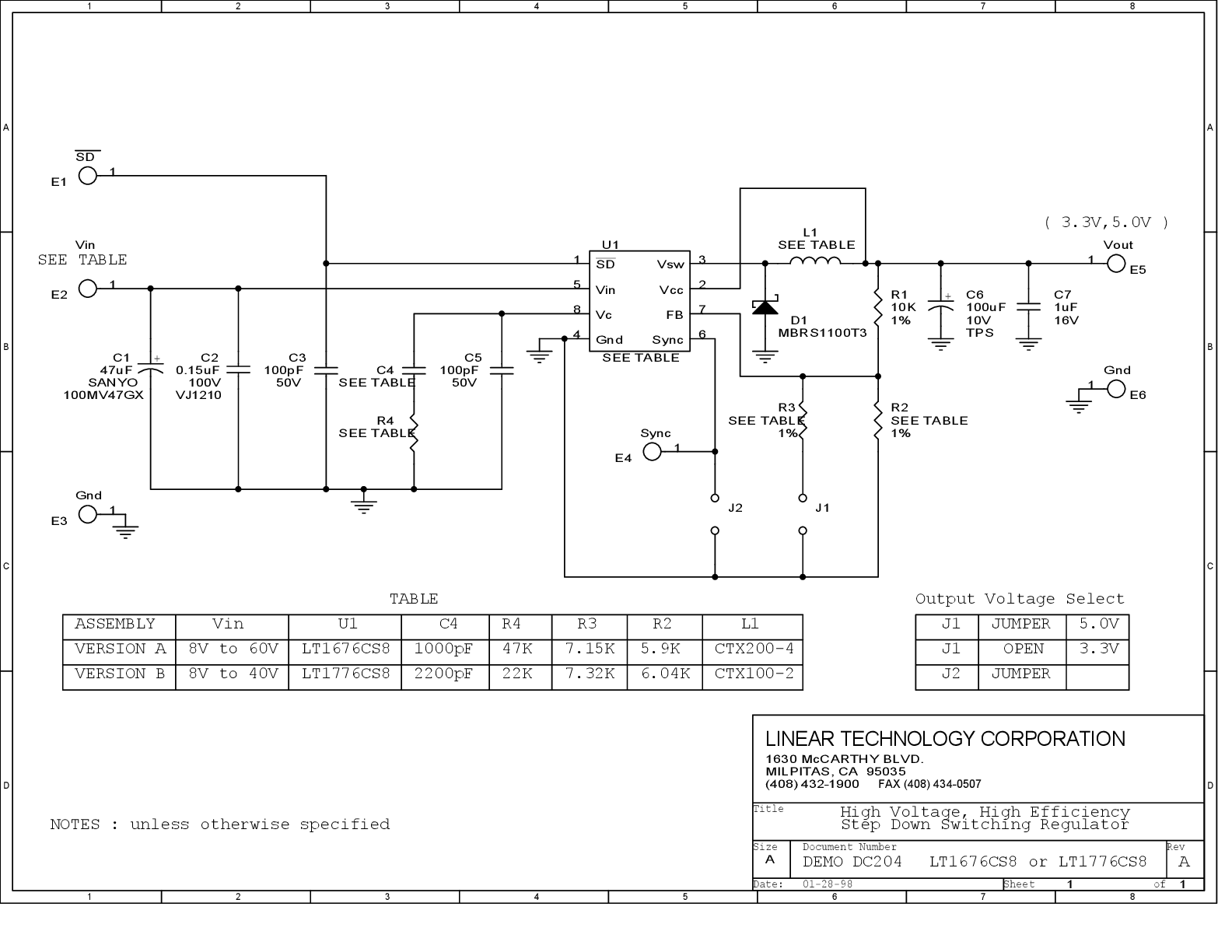

DC204A - Demo Manual9/24/2009PDF335K
-
DN191 IEEE1394「Fire Wire」に電源を供給するLT17765/31/2005PDF66K
-
DN202 SO-8パッケージの60V高効率降圧スイッチング・レギュレータ5/30/2005PDF68K
-
Wide Input Range, High Efficiency Step-Down Switching Regulators11/1/1998 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1776
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1776CN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1776CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1776CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1776IN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1776IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1776IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R012 Reliability Data |
