製品概要
機能と利点
- Li-Ion、NiMH、NiCd電池を簡単に充電
- 非常に高い効率：最大97%
- 高精度0.5%の充電電圧精度
- プリセット・バッテリ電圧：12.3V、12.6V、16.4V、および16.8V
- 0.5%の充電電流精度
- 充電電流を抵抗またはDACでプログラム可能
- ドロップアウト電圧0.5V、デューティ・サイクル > 99.5%
- ACアダプタ電流制限*により充電速度を最大化
- Li-Ion充電終了時のフラグ
- アダプタ取外し時の自動シャットダウン
- アイドル時のバッテリ流出電流がわずか10μA
- 最大280kHzまで同期可能
製品概要
LT1505 PWMバッテリ・チャージャ・コントローラは、定電流または定電圧コントロールを用いて、リチウムイオン（Li-Ion）、ニッケル金属水素化物（NiMH）、ニッケルカドミウム（NiCd）などの充電式バッテリを高速で充電します。最大電流は抵抗またはDACによって容易にプログラムできます。定電圧出力は、3個または4個直列に接続したLi-Ionバッテリを0.5%の精度で充電するように設定できます。
第3の制御ループは充電中にACアダプタから流れる電流を制限します*。これによって、ACアダプタを過負荷状態にすることなく、機器の動作とバッテリの高速充電を同時に行うことができます。
LT1505は最小0.5Vのドロップアウト電圧で、2.5Vから20Vまでのバッテリを充電することができます。動作周波200kHzの同期NチャネルFETにより、効率の向上とインダクタ・サイズの小型化が可能になります。ACアダプタを取り外すとチップは自動的に10μAのスリープ ・モードに入るので、チップとバッテリ間にダイオードは必要ありません。ロジック出力は電流がプログラムされた値の20%まで低下すると、 Li-Ionフル充電を示します。
LT1505は28ピンSSOPパッケージで供給されます。
アプリケーション
- ノート・パソコン
- 携帯用計器
- Li-Ion、NiMH、NiCd、鉛蓄電池の再充電可能バッテリ用チャージャ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

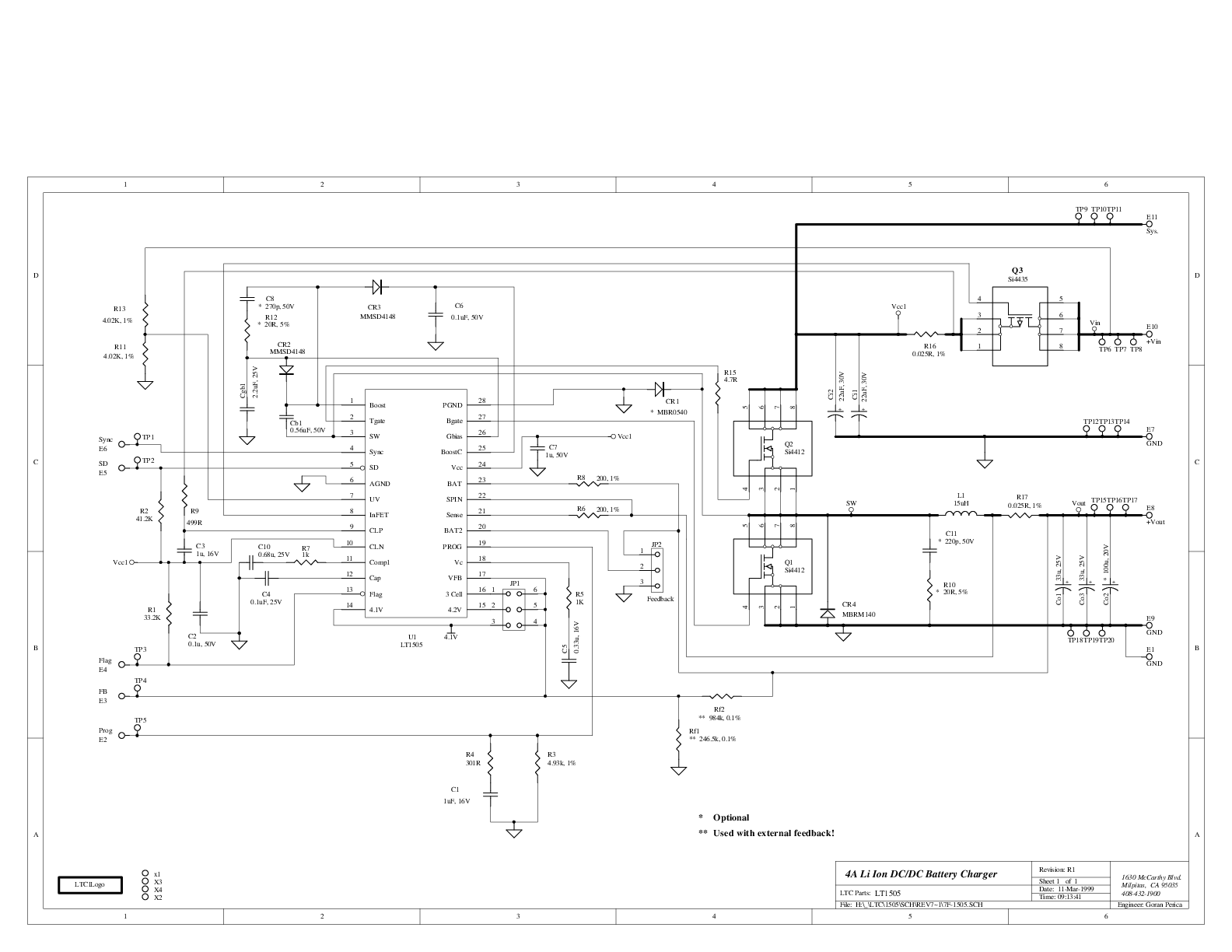

評価キット (1)
参考資料
-
R324 Reliability Data3/26/2018
-
DN244 LT1505を使用したシンプルなリチウムイオン充電の終了2/25/2008
-
DN242 PWMスイッチャにインタフェースするリチウムイオン充電終了IC2/21/2008
-
Fast Rate Li-Ion Battery Charger2/1/1999 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1505
LT1505-1
おすすめ製品
LT1505 コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1505CG#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LT1505CG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LT1505CG-1#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LT1505CG-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| ウェハ・ファブリケーション・データ | R324 Reliability Data |
