LT1425

絶縁型フライバック・スイッチング・レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.64
機能
  • トランスの“第3巻線”やオプトアイソレータが不要
  • ユーザ調整なしで±5%の高精度出力電圧を実現(下記回路を参照)
  • 抵抗でプログラム可能な出力電圧
  • 不連続モードでレギュレーションが維持される(軽負荷時)
  • 負荷補償オプション
  • 動作周波数:285kHz
  • 16ピン細型SOパッケージで供給
追加の詳細
show more Icon

LT1424/LT1425は特に絶縁型フライバック・トポロジーのために設計されたモノリシック・ハイパワー・スイッチング・レギュレータです。“第3巻線”やオプトアイソレータは必要ありません。この集積回路が一次側フライバック波形から絶縁出力電圧を直接検知します。高電流、高効率スイッチがすべての発振器、制御、および保護回路と併せてダイに搭載されています。

LT1424/LT1425は3Vから20Vの入力電源電圧で動作し、消費電流はわずか7mAです。また、外部パワーデバイスを使用しなくても最大6Wの出力電力を供給できます。電流モード・スイッチング技術を利用しているため、優れたACおよびDCライン・レギュレーションを提供します。

LT1424/LT1425は他のスイッチング・レギュレータICには見られない多くの特長を備えています。ほとんどのアプリケーションでは、独自の制御回路によって不連続モードでもレギュレーションを維持できます。オプションの負荷補償回路によりロード・レギュレーションを改善しています。スタンバイ動作のために外部から起動されるシャットダウン・モードは、電源電流をトータルで15μAに低減します。


アプリケーション

  • 絶縁型フライバック・スイッチング・レギュレータ
  • イーサネット絶縁型5Vから-9Vコンバータ
  • 医療機器
  • 絶縁型テレコム用電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.64

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1425CS#PBF
  • HTML
  • HTML
LT1425CS#TRPBF
  • HTML
  • HTML
LT1425IS#PBF
  • HTML
  • HTML
LT1425IS#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0252

Epoxy Change from Henkel 8290 to 8290A for 16-Lead SOIC Package

LT1425CS#PBF

製造中

LT1425CS#TRPBF

製造中

LT1425IS#PBF

製造中

LT1425IS#TRPBF

製造中

8 6, 2022

- 22_0173

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LT1425CS#PBF

製造中

LT1425CS#TRPBF

製造中

LT1425IS#PBF

製造中

LT1425IS#TRPBF

製造中

4 28, 2020

- 20_0187

LT1425 Datasheet Electrical Specification Change

LT1425CS#PBF

製造中

LT1425CS#TRPBF

製造中

LT1425IS#PBF

製造中

LT1425IS#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0252

arrow down

Epoxy Change from Henkel 8290 to 8290A for 16-Lead SOIC Package

LT1425CS#PBF

製造中

LT1425CS#TRPBF

製造中

LT1425IS#PBF

製造中

LT1425IS#TRPBF

製造中

8 6, 2022

- 22_0173

arrow down

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LT1425CS#PBF

製造中

LT1425CS#TRPBF

製造中

LT1425IS#PBF

製造中

LT1425IS#TRPBF

製造中

4 28, 2020

- 20_0187

arrow down

LT1425 Datasheet Electrical Specification Change

LT1425CS#PBF

製造中

LT1425CS#TRPBF

製造中

LT1425IS#PBF

製造中

LT1425IS#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC159A-B

LT1425CS | Isolated Flyback Converter, 5V to 15V Input, +/- 15V Output @ 60mA

reference details image

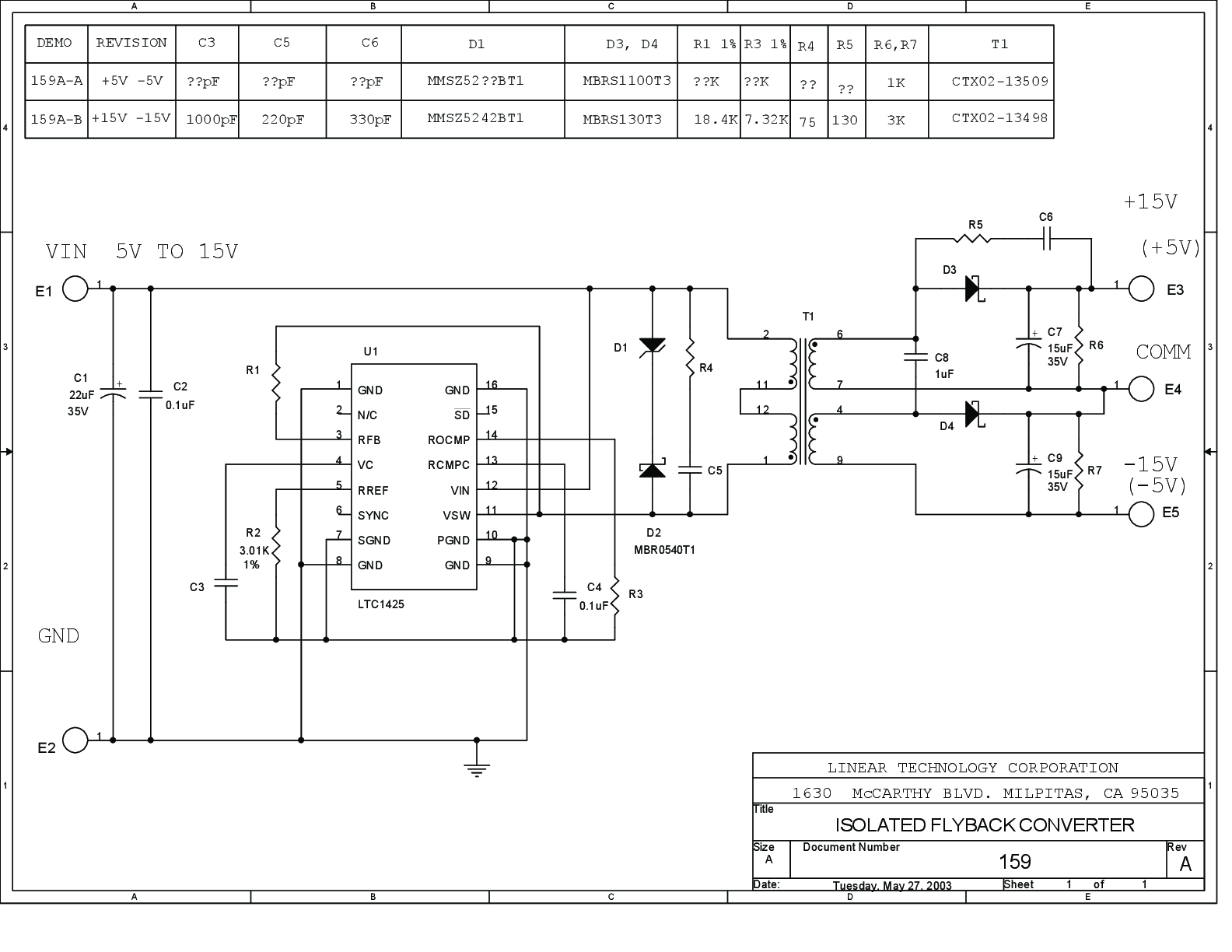

DC159A-A

LT1425CS | Isolated Flyback Converter, 5V to 15V Input, ±5V Output at 220 mA
