特長
- 高電圧：最大60Vで動作
- 高電流：デュアル Nチャネル同期整流式ドライブにより、最大10,000pFのゲート容量を処理
- 平均負荷電流制限をプログラム可能
- 10mAの外部負荷が可能な5Vリファレンス出力
- 最大150kHzまで同期可能なプログラム可能固定周波数電流モード動作
- ヒステリシス付き低電圧ロックアウト
- プログラム可能なスタート禁止機能により、電源シーケンシングと保護が可能
- 適応型非オーバラップ･ゲート･ドライブにより、シュートスルーを防止
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

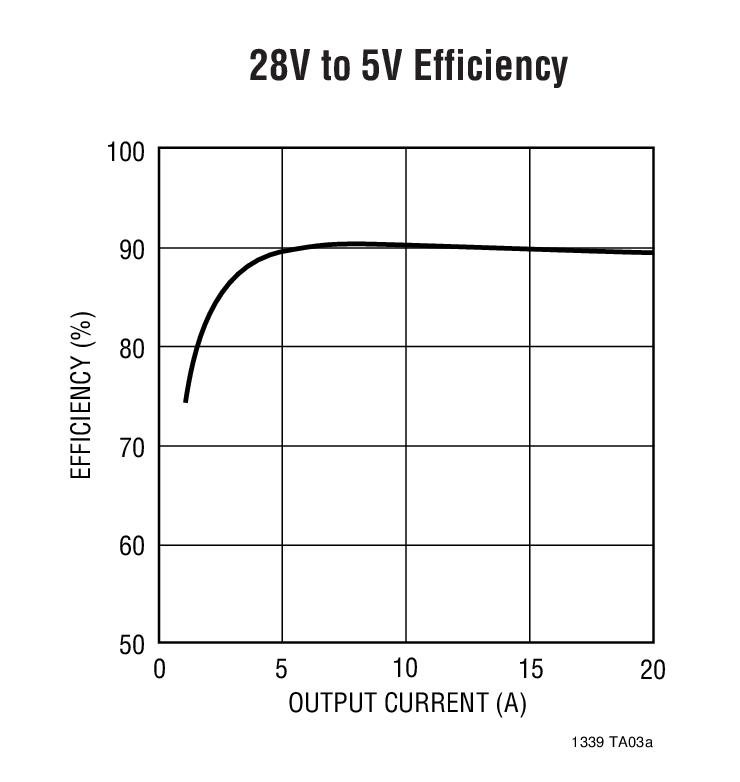

LT1339は高電力同期整流式電流モード･スイッチング･レギュレータ･コントローラです。このデバイスはデュアルNチャネルMOSFETをドライブすることにより、最大60V入力のアプリケーションにおける高電力DC/DCコンバータ向けにシングル・デバイス・ソリューションを提供します。
LT1339は平均電流制限をプログラム可能なので、インダクタ･リップル電流に関係なく、DC負荷電流を正確に制限できます。また、ユーザが調整可能なスロープ補償も搭載しているので、最大90%のデューティ･サイクルで磁気部品を最小限に抑えることができます。
LT1339のタイミング発振器の動作周波数はプログラム可能で、最大150kHzまで同期させることができます。最小オフタイム動作によりメイン･スイッチを保護します。また、シャットダウンと低電圧ロックアウト状態でゲート制御されるソフトスタート機能も備えています。
出力位相反転ピンにより、反転および負トポロジーなどのコンバータ･タイプを柔軟に構成できます。
アプリケーション
- 48Vテレコム用電源
- パーソナル･コンピュータおよび周辺機器
- 分配型電力変換器
- 産業用制御システム
- 鉛蓄電池バックアップ･システム
- 車載機器および重機
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1339
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
アプリケーション・ノート
-
ユーザ・ガイド
-
デザイン・ノート
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
20.34 K
アプリケーション・ノート
2
633.00K
HTML
ユーザ・ガイド
3
532.00K
55.00K
102.00K
デザイン・ノート
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 3
アプリケーション・ノート 2
デザイン・ノート 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT1339CN#PBF |

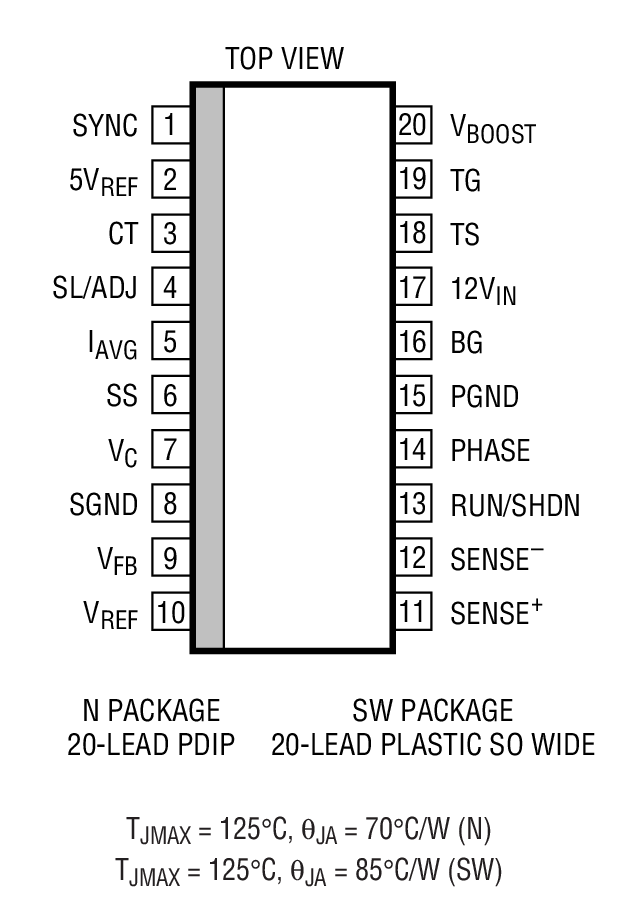

20-Lead PDIP (Narrow 0.3 Inch)
|
|
|
| LT1339CSW#PBF |
20-Lead SOIC (Wide 0.3 Inch)
|
|
|
| LT1339CSW#TRPBF |
20-Lead SOIC (Wide 0.3 Inch)
|
|
|
| LT1339IN#PBF |
20-Lead PDIP (Narrow 0.3 Inch)
|
|
|
| LT1339ISW#PBF |
20-Lead SOIC (Wide 0.3 Inch)
|
|
|
| LT1339ISW#TRPBF |
20-Lead SOIC (Wide 0.3 Inch)
|
|
- LT1339CN#PBF
- ピン／パッケージ図
-
20-Lead PDIP (Narrow 0.3 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1339CSW#PBF
- ピン／パッケージ図
-
20-Lead SOIC (Wide 0.3 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1339CSW#TRPBF
- ピン／パッケージ図
-
20-Lead SOIC (Wide 0.3 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1339IN#PBF
- ピン／パッケージ図
-
20-Lead PDIP (Narrow 0.3 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1339ISW#PBF
- ピン／パッケージ図
-
20-Lead SOIC (Wide 0.3 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1339ISW#TRPBF
- ピン／パッケージ図
-
20-Lead SOIC (Wide 0.3 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 7, 2019
- 19_0046
Assembly Transfer of 18,20,24,28 Lead PDIP to Cirtek
LT1339CN#PBF
製造中
LT1339IN#PBF
製造中
8 10, 2022
- 22_0176
Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL
LT1339CSW#PBF
製造中
LT1339CSW#TRPBF
製造中
LT1339ISW#PBF
製造中
LT1339ISW#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 7, 2019
- 19_0046
Assembly Transfer of 18,20,24,28 Lead PDIP to Cirtek
LT1339CN#PBF
製造中
LT1339IN#PBF
製造中
8 10, 2022
- 22_0176
Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL
LT1339CSW#PBF
製造中
LT1339CSW#TRPBF
製造中
LT1339ISW#PBF
製造中
LT1339ISW#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 7
DC244A
LT1339, LT1373, LT1431 | 32VIN to 12VOUT @ 15A, -5VOUT @ 100mA
資料
DC224A
LT1339CSW/LT1082CQ | Buck Controller, 4.5V to 60VIN, 3.3V/5V/7V/ 12VOUT @ 3Amp (thru-hole caps)
製品の詳細
Demonstration circuit DC224A is a multipurpose, 3 amp synchronous step-down switching regulator using the LT1339. The input voltage range is 4.5V to 60V. The output voltage is jumper selectable for 3.3V, 5V, 7V or 12V. The board includes a small SEPIC converter based on the LT1082 that provides 12V for the LT1339 with any input voltage of 4V to 60V.
資料
DC147A-B
LT1339CN | High Power Synchronous DC/DC Converter 48VIN to 5VOUT @ 20A
資料
DC177A
LT1339CN | Synchronous DC/DC High Power Controller, 28VIN to 5VOUT @ 50A
資料
DC147A-C
LT1339CN Demo Board | Synchronous Buck, 48VIN to 12VOUT @ 50A
資料
DC147A-D
LT1339CN | High Power Synchronous DC/DC Converter 48VIN to 12VOUT @ 20A
資料
DC259A
LT1339, LTC1693, LT1431 Isolated Demo Board | Telecom Module, 36 to 72VIN, 5V or 3.3VOUT @ 10A
製品の詳細
Demo Board DC259A provides an isolated 3.3V or 5VOUT at 10A from a 36 to 72VDC source. The DC259A includes the following products:
LT1431 - Programmable Reference
LT1339 - High Power Synchronous DC/DC Controller
LTC1693 - High Speed Single/Dual N-Channel MOSFET Drivers
資料
