特長
- 低ノイズ指数: 1.1 dB（代表値）
- 高ゲイン: 19.5 dB（代表値）
- 高出力 3 次インターセプト・ポイント（IP3）: 33 dBm（代表値）
- 6 ピン、2 mm × 2 mm LFCSP パッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
HMC8410 は、ガリウム・ヒ素（GaAs）モノリシック・マイクロ波集積回路（MMIC）の擬似格子整合型高電子移動度トランジスタ（pHEMT）低ノイズ広帯域アンプで、動作範囲は 0.01 GHz ～ 10 GHz です。このデバイスは、19.5 dB のゲイン、1.1 dB のノイズ指数、33 dBm の出力 IP3（それぞれ代表値）を提供し、5 V 電源電圧から 65 mA を必要とします。この低ノイズ・アンプ（LNA）は、飽和出力電力（PSAT）が最大 22.5 dBm なので、アナログ・デバイセズの多くのバランスド・ミキサー、I/Q ミキサーやイメージ除去ミキサー用の局部発振器（LO）ドライバとして機能することができます。
HMC8410 は内部で 50 Ω に整合した入出力（I/O）も備えているため、表面実装技術（SMT）ベースの大容量マイクロ波無線のアプリケーションに最適です。
HMC8410 は RoHS 準拠の 2 mm × 2 mm LFCSP パッケージに収められています。
多機能ピンの名称は、該当する機能のみで表されることがあります。
アプリケーション
- ソフトウェア無線
- 電子戦
- レーダー・アプリケーション
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
HMC8410
資料
Filters
1つが該当
-
すべて
-
データシート
-
アプリケーション・ノート
-
すべて
-
English
-
中国語
-
日本語
データシート
1
アプリケーション・ノート
5
HTML
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品選択ガイド 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| HMC8410LP2FE |
6-Lead LFCSP (2mm x 2mm x 0.85mm w/ EP)
|
|
|
| HMC8410LP2FETR |
6-Lead LFCSP (2mm x 2mm x 0.85mm w/ EP)
|
|
- HMC8410LP2FE
- ピン／パッケージ図
-
6-Lead LFCSP (2mm x 2mm x 0.85mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- HMC8410LP2FETR
- ピン／パッケージ図
-
6-Lead LFCSP (2mm x 2mm x 0.85mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 19, 2021
- 20_0367
HMC8410/HMC8411 Data Sheet Revision
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 19, 2021
- 20_0367
HMC8410/HMC8411 Data Sheet Revision
ソフトウェアおよび製品のエコシステム
評価用キット 1

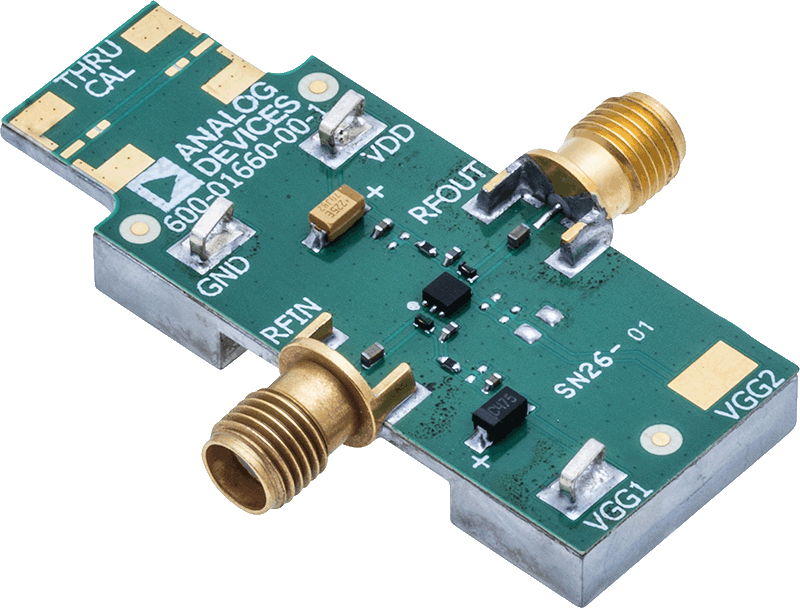

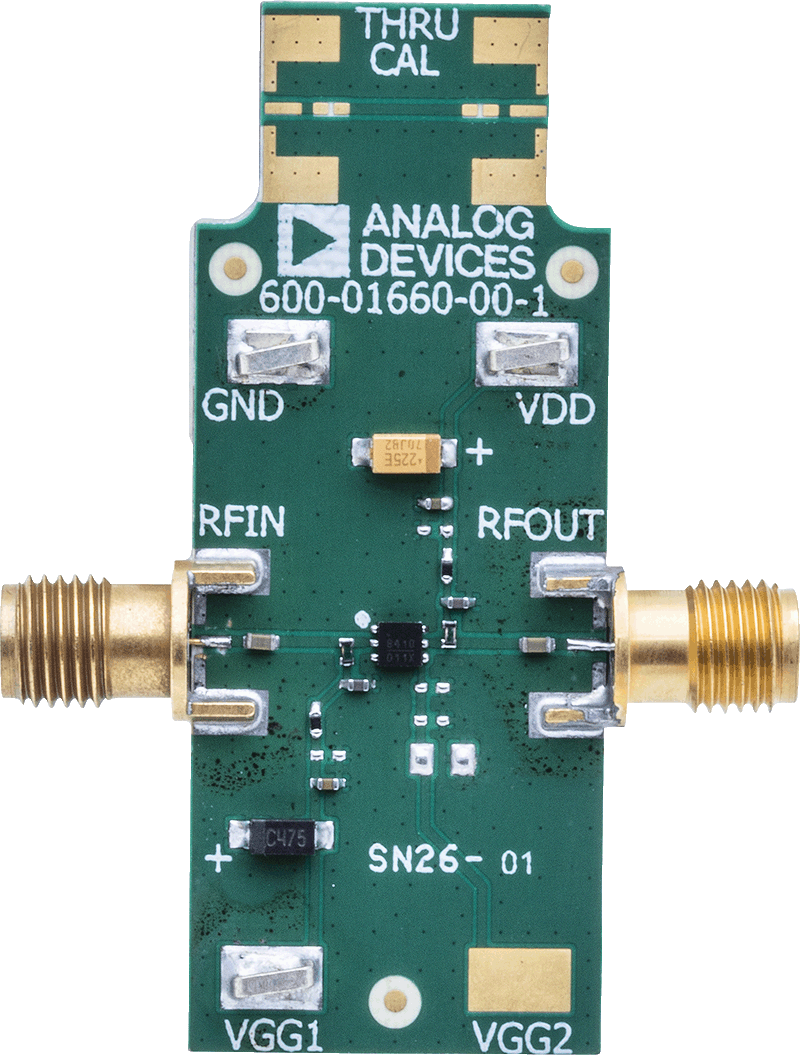

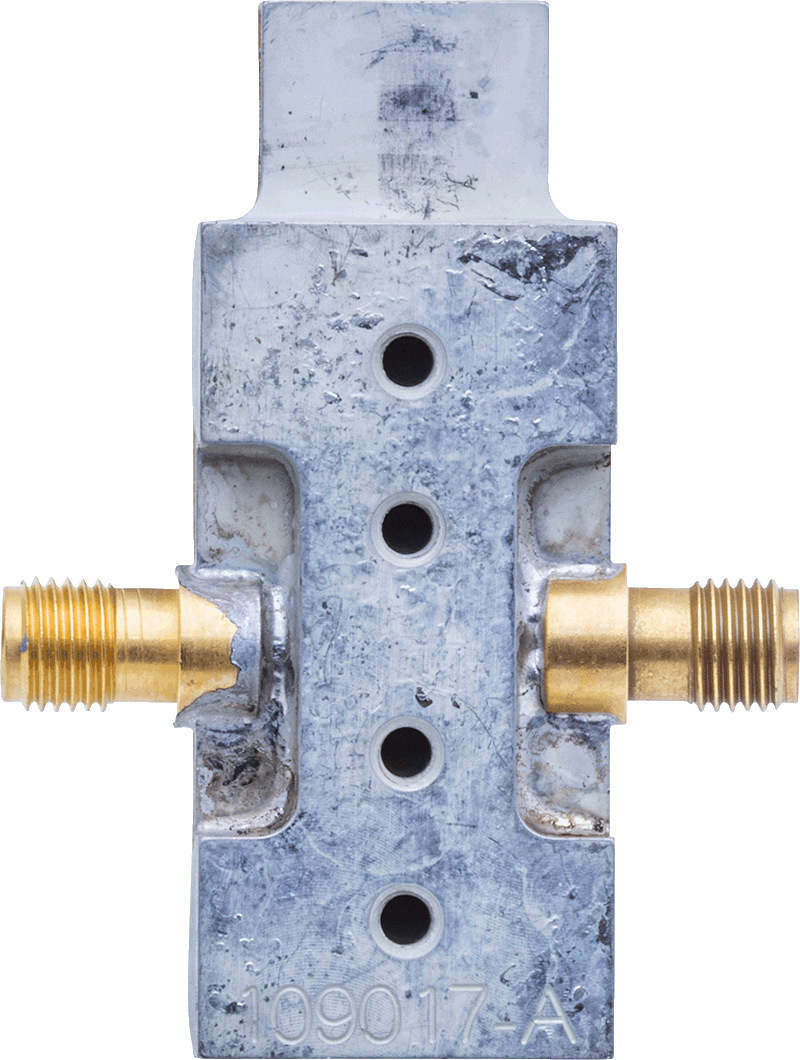

EVAL-HMC8410
HMC8410 Evaluation Board
製品の詳細
The HMC8410 evaluation board is a 4-layer board fabricated using a Rogers 4350 and the best practices for high frequency RF design. The RF input and RF output traces have a 50 Ω characteristic impedance.
The HMC8410 evaluation board and populated components operate over the −40°C to +85°C ambient temperature range.
