製品概要

機能と利点

  • 1 dB 圧縮ポイント(P1dB)での出力電力: 16.5 dBm(代表値)
  • 飽和出力電力(PSAT): 19 dBm(代表値)
  • ゲイン: 14.5 dB(代表値)
  • ノイズ指数: 1.5 dB
  • 出力 3 次インターセプト(IP3): 26 dBm(代表値)
  • 電源電圧: 7.5 HMC8401-DIE/60 mA
  • 50 Ω に整合した入出力
  • ダイ・サイズ: 2.55 mm × 1.5 mm × 0.05 mm

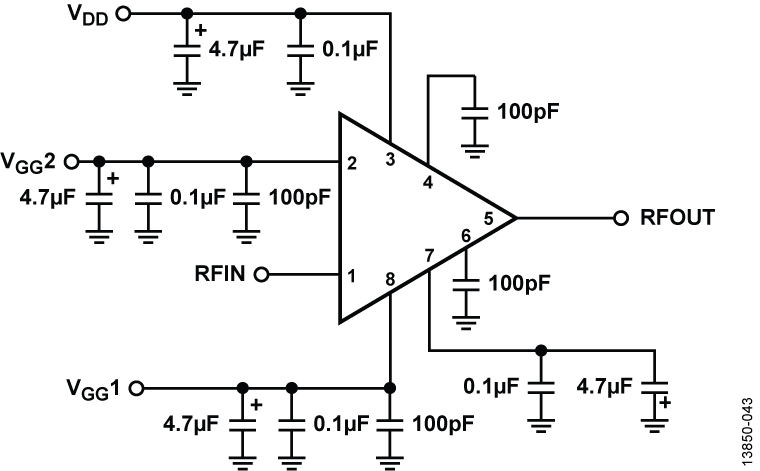

製品概要

HMC8401 は、ガリウム・ヒ素(GaAs)、擬似格子整合型高電子移動度トランジスタ(pHEMT)、モノリシック・マイクロ波集積回路(MMIC)です。HMC8401 は広帯域の低ノイズ・アンプで、DC ~ 28 GHz で動作します。このアンプは、ゲインが 13.5 dB、ノイズ指数が2 dB、出力 IP3 が 26 dBm、1 dB ゲイン圧縮ポイントの出力電力が 16.5 dBm で、7 V 電源から 60 mA を必要とします。HMC8401 にはゲイン・コントロール・オプション VGG2 もあります。HMC8401 アンプの入出力は内部で 50 Ω に整合しているため、マルチチップ・モジュール(MCM)に容易に組み込むことができます。すべてのデータは、チップをわずか 0.31 mm(12 mil)の 0.025 mm(1 mil)ワイヤ・ボンド 2 本で接続して得られたものです。

アプリケーション

  • 試験用計測器
  • マイクロ波無線および超小型地球局(VSAT)
  • 防衛および宇宙
  • 通信インフラストラクチャ
  • 光ファイバ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

ツール

Sys-Parameters

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
