製品概要

機能と利点

  • ノイズ指数: 2.8 dB
  • ゲイン: 20 dB
  • OIP3: 23.5 dBm
  • 単電源: +3 V/80 mA
  • 50 Ω に整合した入出力
  • 小型: 2.54 mm x 0.98 mm x 0.10 mm

製品概要

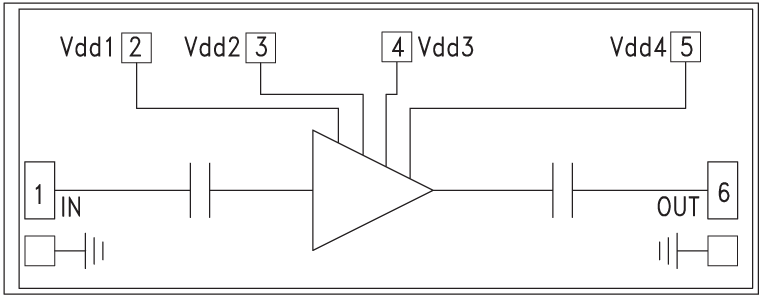

HMC566 は、広ダイナミック・レンジの GaAs PHEMT MMIC 低ノイズ・アンプ(LNA)チップで、動作範囲は 29 GHz ~ 36 GHz です。HMC565 は動作帯域にわたり、20 dB の小信号ゲイン、2.8 dB のノイズ指数、23.5 dBm の出力 IP3 を提供します。この自己バイアス LNA は、小型で、のゲイン・スロープがわずかに正であり、+3 V 単電源で動作し、DC ブロックされた RF I/O を備えているので、ハイブリッドや MCM のアセンブリに最適です。全てのデータは、直径 0.025 mm(1 mil)、最短 0.31 mm(12 mil)の 2 本のボンディング・ワイヤを使用し、チップを 50 Ω 試験装置に接続して測定したものです。

アプリケーション

  • ポイント to ポイント無線
  • ポイント to マルチポイント無線および VSAT
  • 試験装置およびセンサー
  • 防衛および宇宙

製品カテゴリ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

ツール

Sys-Parameters

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

S-Parameters

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
