特長
- ノイズ指数:20 GHzで2 dB
- ゲイン:19 dB
- P1dB出力電力:+17 dBm
- 電源電圧:90 mAで+4 V
- 出力IP3:+26 dBm
- 50 Ωに整合した入出力
- 24ピン4 mm×4 mm SMTパッケージ:16 mm2

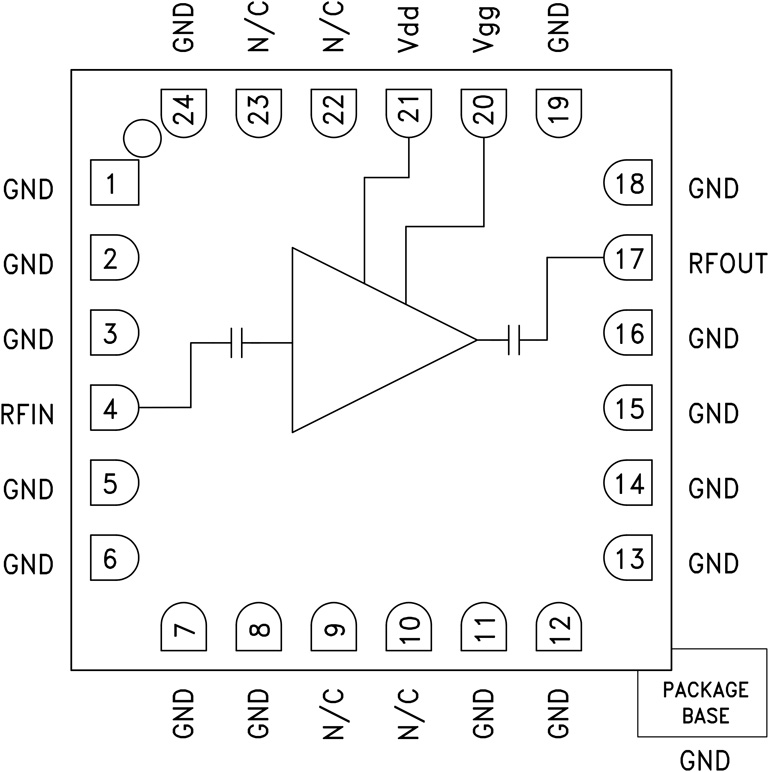

HMC504LC4Bは、GaAs MMICベースの低ノイズ広帯域アンプで、4 mm×4 mmのリードレス・セラミック・表面実装パッケージを採用しています。このアンプは、14 GHz ~ 27 GHzで動作し、小信号ゲインが最大19 dB、ノイズ指数が2.2 dB、出力IP3が+26 dBmであり、+4 V電源から90 mAしか必要としません。このLNA(低ノイズ・アンプ)は、P1dB出力電力が最大+17 dBmなので、バランスド・ミキサー、I/Qミキサーやイメージ除去ミキサー用のLOドライバとして機能することができます。HMC504LC4B はDCブロックされ内部で50 Ωに整合したI/Oも備えているため、高性能のマイクロ波無線やVSATのアプリケーションに最適です。この汎用LNAは、HMC-ALH476のようなダイ形態でも提供されています。
アプリケーション
この HMC504LC4B は、以下のアプリケーションに最適です。
- ポイントtoポイント無線
- ポイントtoマルチポイント無線
- 防衛および宇宙
- 試験用計測
