製品概要

機能と利点

  • 高出力 IP3: +25 dBm
  • 正の単電源: +5 V
  • 低ノイズ指数: 3.5 dB
  • 12 ピン 3 mm x 3 mm SMT パッケージ: 9 mm²

製品概要

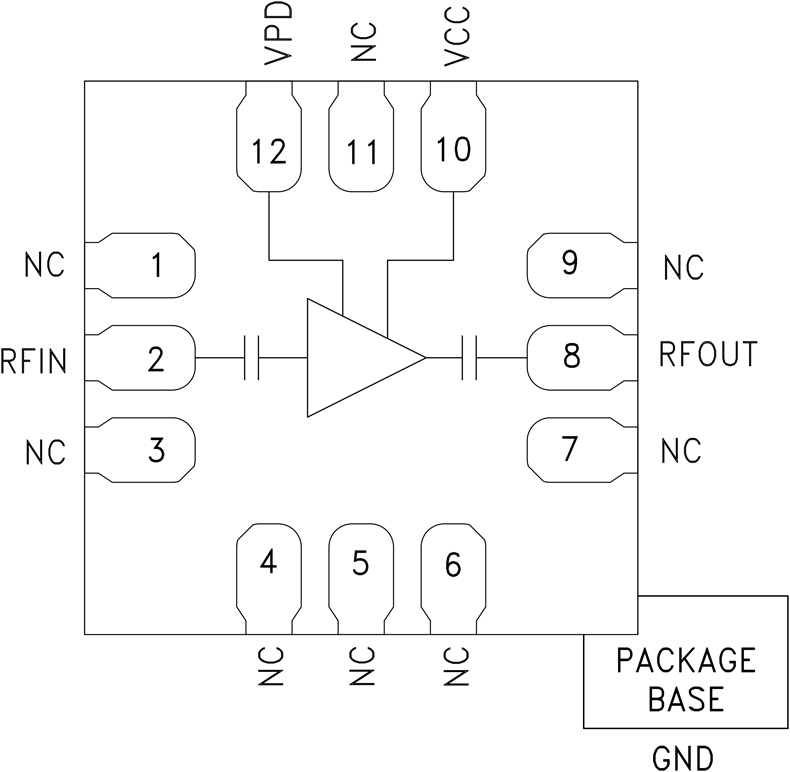

HMC3587LP3BE は、4 GHz ~ 10 GHz をカバーする HBT ゲイン・ブロック MMIC アンプで、3 mm x 3 mm プラスチック QFN SMT パッケージを採用しています。この汎用アンプは、50 Ω アプリケーションで、カスケード接続可能な IF または RF ゲイン段として使用することができます。HMC3587LP3BE は 14.5 dB のゲインと +13 dBm の出力 P1dB を提供し、ノイズ指数はわずか 3.5 dB です。

アプリケーション

  • セルラ/PCS/3G
  • 固定ワイヤレスおよび WLAN
  • CATV、ケーブル・モデムおよび DBS
  • マイクロ波無線および試験装置
  • IF および RF アプリケーション

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

評価キット (1)

ツール

Sys-Parameters

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

S-Parameters

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
