機能と利点
- 高飽和出力電力（PSAT）: 41.5 dBm（代表値）
- 高い小信号ゲイン: 35 dB（代表値）
- 飽和出力電力での高パワー・ゲイン: 25.5 dB（代表値）
- 帯域幅: 2.7 GHz ～ 3.8 GHz
- 高電力付加効率（PAE）: 54 %（代表値）
- 高出力 IP3: 44 dBm（代表値）
- 電源電圧: VDD = 28 V（150 mA）

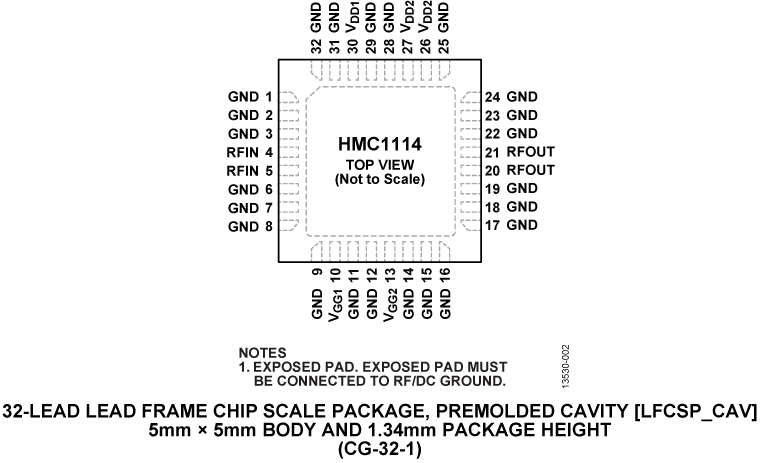

- 32 ピン、5 mm × 5 mm LFCSP_CAV パッケージ
製品概要
HMC1114LP5DE は窒化ガリウム（GaN）の広帯域パワー・アンプで、2.7 GHz ～ 3.8 GHz の帯域にわたって 50 % 以上の電力付加効率（PAE）で 10 W を供給します。ゲイン平坦度は ±0.5 dB です。
HMC1114LP5DE は、ワイヤレス・インフラストラクチャ、レーダー、公共モバイル無線、汎用増幅機器などのパルス波や連続波（CW）のアプリケーションに最適です。
小型 LFCSP_CAV パッケージ収容です。
アプリケーション- 公共モバイル無線の長時間バッテリ動作
- ワイヤレス・インフラストラクチャのパワー・アンプ段
- 試験装置および計測装置
- 民生用および防衛用レーダー
- 汎用トランスミッタ増幅機器
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。

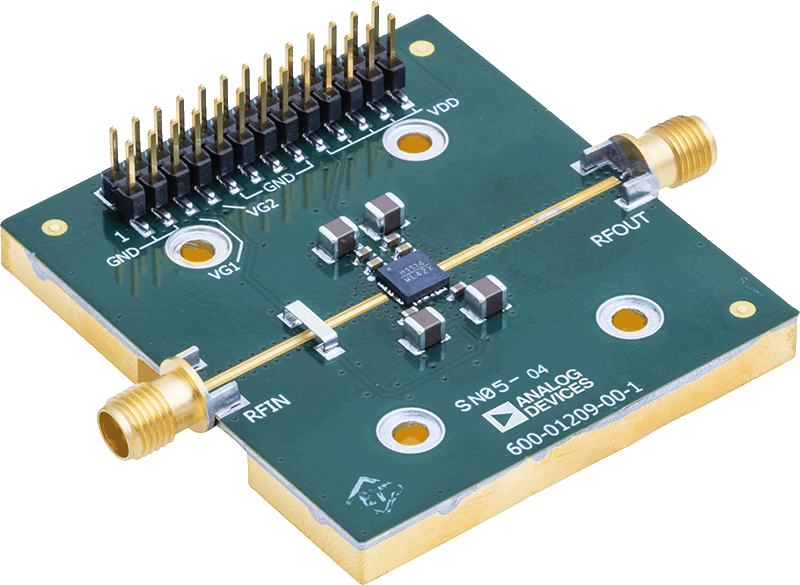

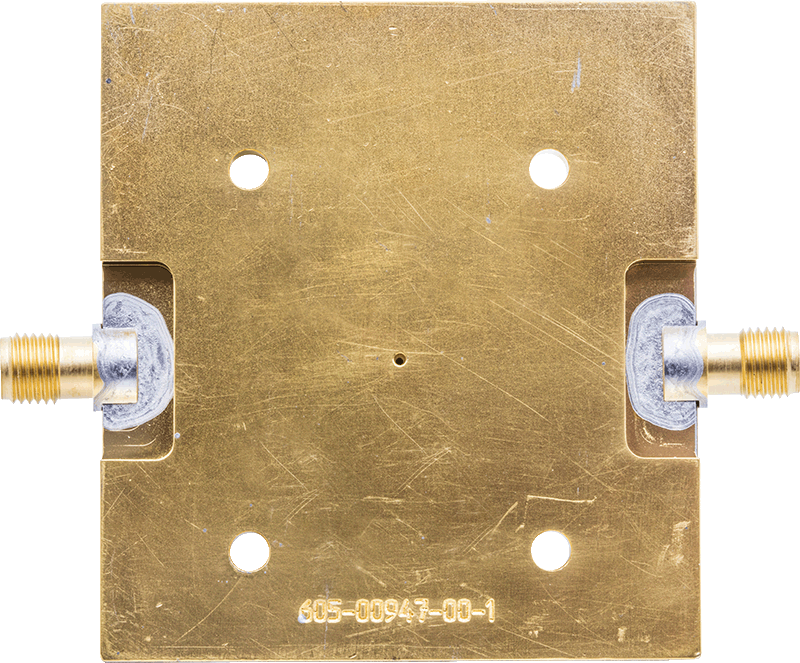

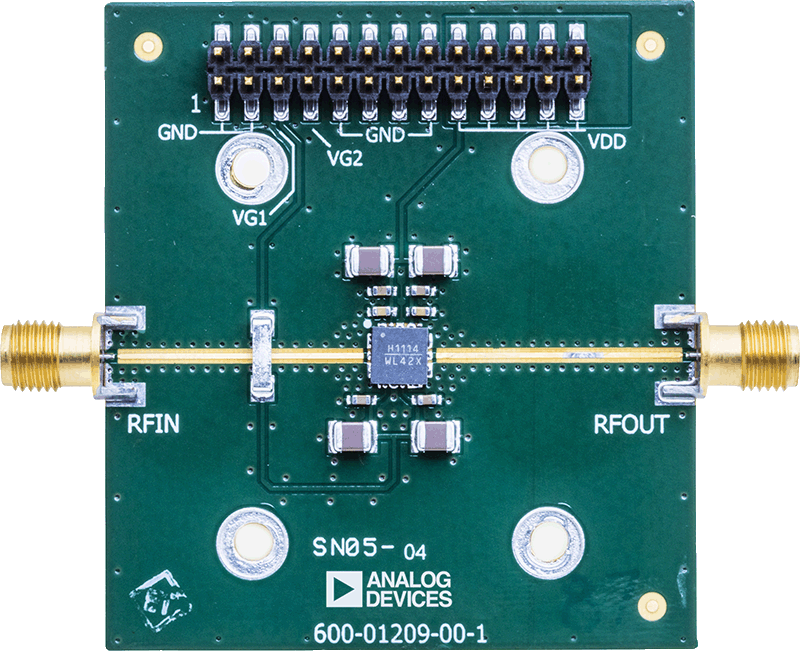

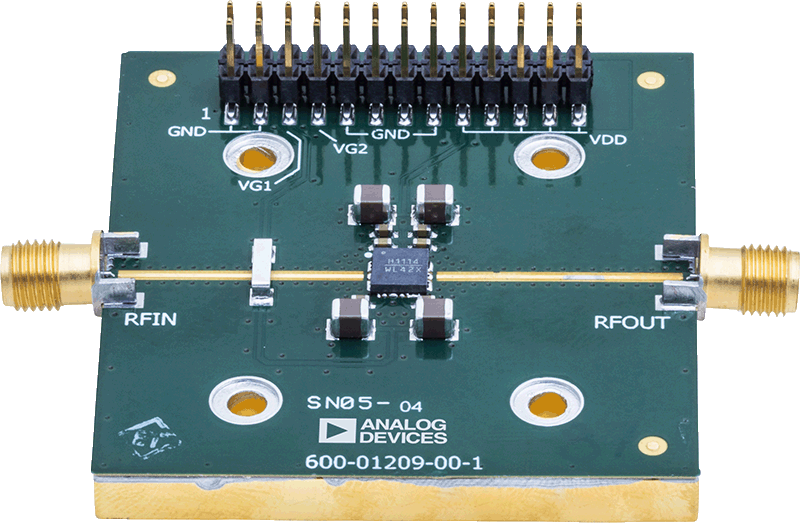

評価キット (1)
