製品概要

機能と利点

  • 高い小信号ゲイン: 34.5 dB(代表値)
  • 高出力電力: PIN = 18 dBm で 42 dBm(代表値)
  • 高いPAE: PIN = 18 dBm で 55 %(代表値)
  • 周波数範囲: 2.7 GHz ~ 3.8 GHz
  • 電源電圧: 静止電流 150 mA で VDD = 28 V
  • 5 mm × 5 mm、32 ピン LFCSP_CAV パッケージ

製品概要

HMC1114PM5E は窒化ガリウム(GaN)広帯域パワー・アンプで、18 dBm の入力電力(PIN)で 2.7 GHz ~ 3.8 GHz の瞬時帯域幅における最大 55 % の電力付加効率(PAE)と 10 W 超(最大 40 dBm)(代表値)の電力を供給します。小信号レベルでのゲイン平坦度は 1 dB 未満(代表値)です。

HMC1114PM5E は、ワイヤレス・インフラストラクチャ、レーダー、公共モバイル無線、汎用増幅機器などのパルス波や連続波(CW)のアプリケーションに最適です。

アプリケーション

  • 公共モバイル無線の長時間バッテリ動作
  • ワイヤレス・インフラストラクチャのパワー・アンプ段
  • 試験装置および計測装置
  • 民生用および防衛用レーダー
  • 汎用トランスミッタ増幅機器

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

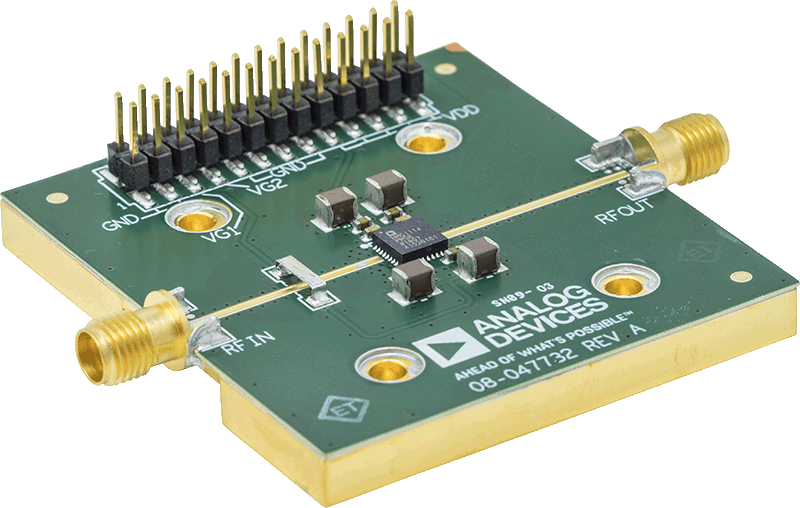

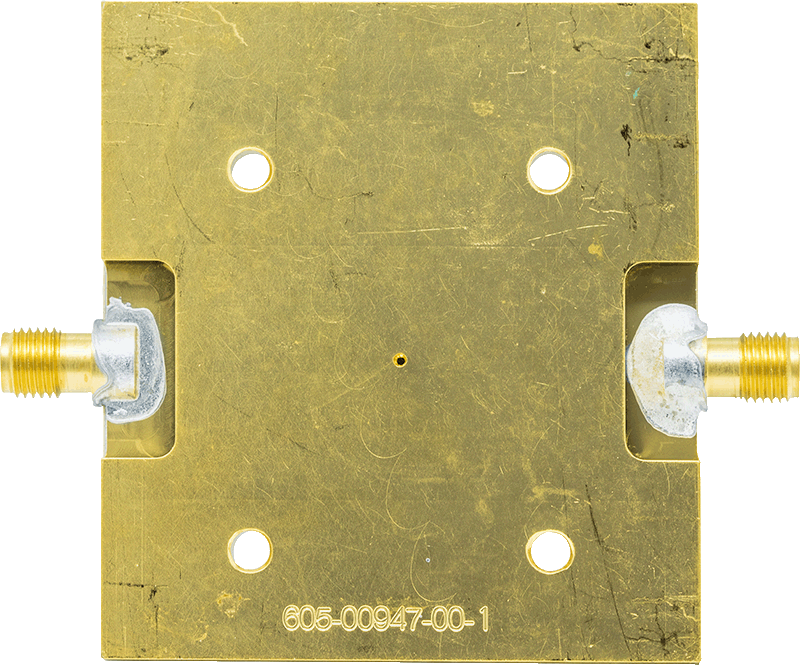

評価キット (1)

ツール

Sys-Parameters

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

S-Parameters

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
