製品概要

機能と利点

  • 144 ピン、CSP_BGA RoHS 準拠のパッケージ
  • 工業用温度範囲定格: −40°C ～ +85°C
  • 3.3 V 入出力のバッファ
  • IEEE 802.3、10 Mbps/100 Mbps、半／全二重、IPv6 および IPv4 通信
  • 2 つの独立型イーサネットポート:ポートごとに 1 MII および 1 RMII のインターフェース
  • あらゆる産業用プロトコルをサポート
    • 高速スタートアップを備えた PROFINET クラス B および クラス C（バージョン 2.3）
    • QuickConnect、CIP Sync、および CIP Motion を備えた EtherNet/IP
    • Modbus TCP
    • EtherCAT
    • Ethernet POWERLINK
  • ホスト・インターフェースの転送レート:28 ns あたり 32 ビット
    • 12.5 μs までの EtherCAT サイクル・タイムと 31.25 μs までの PROFINET サイクル・タイムをサポート
  • PI Net Load クラス III 等級の性能
  • DLR（スーパーバイザおよびノード、アナウンスおよびビーコンベース）、MRPD、HSR、PRP、共有デバイス、コントローラの冗長性
  • IEEE 1588 バージョン 2 をサポート:オーディナリー・クロック（ピア to ピアおよびエンド to エンドの両方のトランスペアレント・クロック）、生のフレーム、および UDP
  • 内部精密タイマーと同期した 8 つの独立したタイマー信号
    • タイマーのキャプチャ・イベントまたはタイマー出力イベント用の、独立にプログラム可能な 4 つのタイマー信号
    • 4 つのタイマー信号により、内部精密タイマーに同期したプログラマブルな周期波形が生成されます
  • DCP、LLDP、DHCP、RSTP、VLAN、IGMP スヌーピングのサポート
  • 経時変化と学習による転送テーブル
  • リンク・アクティビティ用の LED をドライブ

製品概要

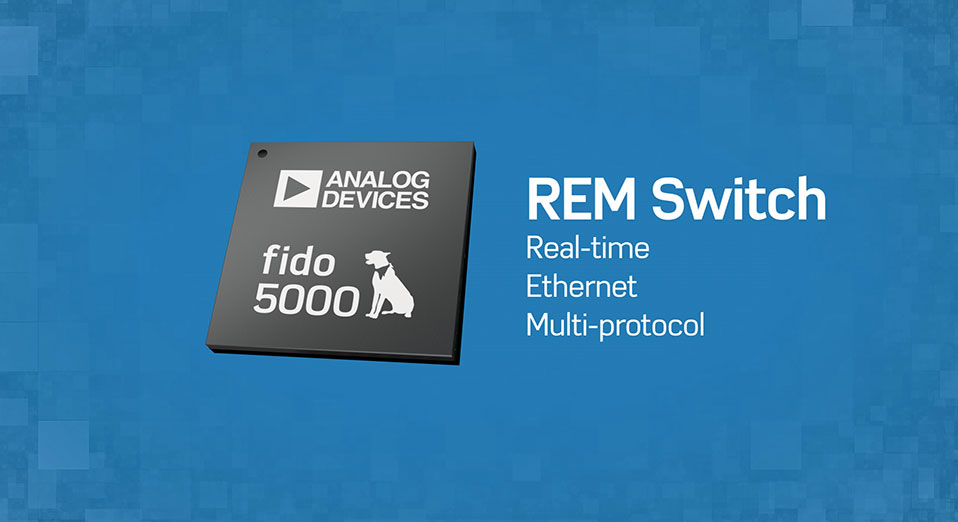

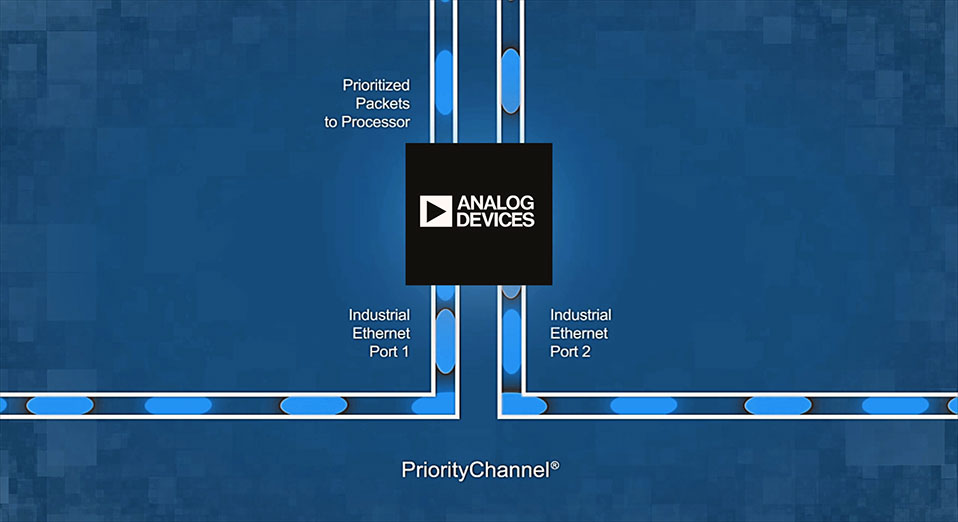

fido5100 および fido5200 （REMスイッチ）は、実質的にあらゆるレイヤ 2 またはレイヤ 3 プロトコルをサポートするプログラマブルな IEEE 802.3 10 Mbps/100 Mbps イーサネットのインターネット・プロトコル・バージョン 6（IPv6）およびインターネット・プロトコル・バージョン 4（IPv4）のスイッチです。スイッチは、望ましいプロトコルをサポートできるようにホスト・プロセッサからダウンロードされるファームウェアによってパーソナライズされています。

ファームウェアはアルタイム・イーサネット・マルチプロトコル（REM）スイッチ・ドライバに含まれており、電源投入時にダウンロードされます。高速スタートアップやクイック・コネクトタイプのネットワーク機能をサポートするために、REM スイッチは 4 ms 未満の時間でネットワークデータ操作の準備が整います。REM スイッチ・デバイスの信号の割り当ては、このデータシートで定義されているものと同じです。

fido5100 は以下のプロトコルをサポートしています。PROFINET リアルタイム（RT）およびアイソクロナス・リアルタイム（IRT）、デバイス・レベル・リング（DLR）付きまたはなしの EtherNet/IP、Modbus TCP、および POWERLINK

fido5200 は以下のプロトコルをサポートしています。EtherCAT および fido5100 用に定義されたすべてのプロトコル。

REM スイッチは、ホスト・プロセッサで使用することを意図したものです。ネットワーク操作は、REM スイッチ・ドライバで提供される機能とサービスを使用して処理されます。ホスト・プロセッサは、REM スイッチ・ドライバと統合することにより、任意のプロトコル・スタックを実装することができます。アプリケーションの例を図11に示します。

REM スイッチは、144 ボールのボール・グリッド・アレイのチップ・スケール・パッケージ（CSP_BGA）を採用しています。

このデータシートでは、A02/ALEなどの多機能ピンについてはすべてのピン名を表記しますが、特定の機能のみが該当するような説明箇所では、ALEのように1つのピン機能だけを表記していることに注意してください。

アプリケーション

  • 工業用オートメーション
  • プロセス制御
  • 管理されたイーサネットスイッチ

製品カテゴリ

マーケット＆テクノロジー

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

参考資料

  • すべてを表示 (38)
  • データシート (1)
  • アプリケーション・ノート (2)
  • ユーザ・ガイド (1)
  • 認証済みプロトコル (3)
  • 製品ハイライト (1)
  • ウェブキャスト (7)
  • カタログ (1)
  • ビデオ (2)
  • 技術記事 (20)
    • Document Type
    ウェブキャスト
    技術記事

    ツールおよびシミュレーション

    IBISモデル

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書（MD） 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    FIDO5200BBCZ 材料宣誓書（MD） 信頼性データ 144-Ball CSPBGA (10 mm x 10 mm x 1.24 mm)
    FIDO5200CBCZ 材料宣誓書（MD） 信頼性データ 144-Ball CSPBGA (10 mm x 10 mm x 1.24 mm)
    FIDO5210BBCZ 材料宣誓書（MD） 信頼性データ 144-Ball CSPBGA (10 mm x 10 mm x 1.24 mm)
    FIDO5210BBCZ-R7 材料宣誓書（MD） 信頼性データ 144-Ball CSPBGA (10 mm x 10 mm x 1.24 mm)
    FIDO5210CBCZ 材料宣誓書（MD） 信頼性データ 144-Ball CSPBGA (10 mm x 10 mm x 1.24 mm)
