DS8005

スマートカードインタフェース

すべて表示 showmore-icon

2つのスマートカードへのアクセスを多重化し、より低い電力、基板面積、および部品コストを実現するデュアルSIMカードインタフェース

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$1.62
特長
  • ICカード通信のためのアナログインタフェースとレベルシフト
  • カードインタフェースに対するESD (HBM)保護:±8kV (min)
  • 超低電力ストップモード電流:10nA未満(typ)
  • ICカード電源電圧の内部生成:
    • 5.0V ±5%、80mA (max)
    • 3.0V ±8%、65mA (max)
    • 1.8V ±10%、30mA (max)
  • 専用の内蔵シーケンサによるカードの自動起動/停止
  • スマートカード通信用に直接レベルシフトされるホストからのI/Oライン
  • フレキシブルなカードクロック生成。1、2、4、または8で分周される外部水晶周波数をサポート
  • 大電流、短絡、および高温に対する保護
  • アクティブモード時の低電流
  • 内部多重化機能によって1つのISO 7816 UARTを実装することで2つのスマートカードソケットを制御可能
製品概要
show more Icon

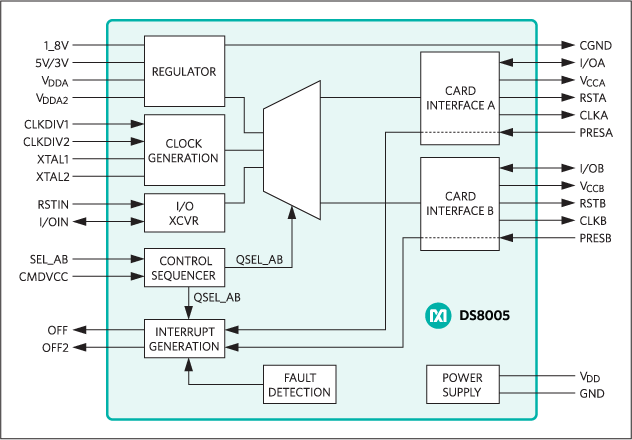

デュアルスマートカードインタフェースのDS8005は、互いに排他的に2つのスマートカードとの通信を必要とする、ICカードリーダインタフェースのための低コストのデュアルアナログフロントエンドです。このアナログインタフェースは、ISO 7816、EMV®、およびB-CASのアプリケーションで使用することができるように設計されています。このデバイスは、アクティブなインタフェースを選択するための多重化機能を外部に備えた2つのDS8024と機能的にほぼ同等ですが、低電力で1.8Vのカードもサポートしています。また、デバイスは、どちらのカードインタフェースにもC4/C8 (AUX1/AUX2)の接点を必要としないアプリケーション用に設計されています。

このデバイスは28ピンSOおよびTSSOPパッケージで提供されます。ピン配列はDS8313と下位互換性があり、1つまたは2つのスマートカードと通信するアプリケーションで同じ実装面積とPCBを使用することができます。

このデバイスは、ISO 7816 UARTを搭載するマイクロコントローラで使用するよう、すなわち、IOポートをビットバングすることによってソフトウェアでこのプロトコルを実行するための帯域幅を備えるように設計されています。マイクロコントローラにISO 7816 UARTを実行する能力がない場合、DS8007がより優れた製品選択になります。

アプリケーション

  • アクセス制御
  • 金融端末
  • 加入テレビ
  • セットトップボックス限定受信
  • テレコム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$1.62

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS8005-RJX+
  • HTML
  • HTML
DS8005-RRX+
  • HTML
  • HTML
DS8005-RRX+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 11, 2018

- 1754N

ASSEMBLY

DS8005-RJX+

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 11, 2018

- 1754N

arrow down

ASSEMBLY

DS8005-RJX+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

DS8005-KIT

DS8005の評価キット

zoom

DS8005-KIT

DS8005の評価キット

DS8005の評価キット

機能と利点

  • マキシムのサンプルコードを使用してスマートカードアプリケーションを迅速に開発し、容易に任意のMAXQ RISCマイクロコントローラに移植可能
  • グラフィカルユーザインタフェースに対応した2ラインLCDスクリーン
  • USBインタフェースによるUSBカードリーダアプリケーションのプロトタイプ
  • 2つのカードソケット(フルサイズソケットとSIMソケット各1つ)によるスマートカードアプリケーションのプロトタイプ
  • 5V単一電源入力、3.3Vレギュレータ実装
  • カードインタフェース端子がヘッダに出力されカスタムカードソケットに対応
  • プッシュボタンによるリセット、割込み、アプリケーション制御
  • レベルシフトを備えたRS-232インタフェース
  • 新設計に実績あるソリューションを提供する回路図と部品表
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

DS8005の評価キット(EVキット)は、デュアルスマートカードインタフェースチップであるDS8005の機能を手軽に評価することができます。このEVキットには、スマートカードインタフェース制御用に16ビットRISCマイクロコントローラのMAXQ622が実装されています。また、1.8V、3V、5VのICカードとの通信用にフルサイズソケットとSIMカードソケットがそれぞれ1つ装備されています。LCDスクリーンやシリアルポートは、プログラムの動作に関する詳細なフィードバックの確認に使用することが可能で、アプリケーションのデバッグに役立ちます。さらに、MAXQ622にUSBシリアルインタフェースエンジン(SIE)が内蔵されているため、USBカードリーダアプリケーションにも対応することができます。

アプリケーション

  • アクセス制御
  • 金融端末
  • 加入テレビ
  • セットトップボックス限定受信
  • テレコム
