DS8024

製造中

スマートカードインタフェース

堅牢な通信を実現する業界標準スマートカードインタフェース

データシート (Rev. 4) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • ICカード通信用のアナログインタフェースとレベルシフト
  • カードインタフェースは±8kV (min) ESD (IEC)保護
  • 内部ICカード用電源電圧生成：
    • 5.0V ±5%、80mA (max)
    • 3.0V ±8%、65mA (max)
  • 専用内部シーケンサによって、自動的にカードをアクティブ化および非アクティブ化
  • ホストからのI/Oラインはスマートカード通信用に直接レベルシフト
  • 外部水晶周波数の1、2、4、または8分周をサポートするフレキシブルなカードクロック生成
  • 大電流、短絡、および高温保護

スマートカードインタフェースICのDS8024は、スマートカードリーダ用の低コストのアナログフロントエンドで、すべてのISO 7816、EMV®、およびGSM11-11アプリケーション用に設計されています。DS8024は、NXP社のTDA8024とピン互換のドロップイン置換品で、28ピンTSSOPパッケージおよびSOパッケージで提供されます。

1.8Vのスマートカード対応または低電力が必要なアプリケーションは、アプリケーションハードウェアおよびソフトウェアへの最小限の変更によって、より低電力のアクティブモードおよびストップモードを実現するDS8113を検討することを推奨します。

アプリケーション

  • アクセス制御
  • 現金自動預入支払機
  • 銀行業務アプリケーション
  • デビット/クレジット支払い端末
  • 加入/プレミアムテレビ
  • PINパッド
  • POS端末
  • セットトップボックス限定受信
  • テレコム
DS8024
スマートカードインタフェース

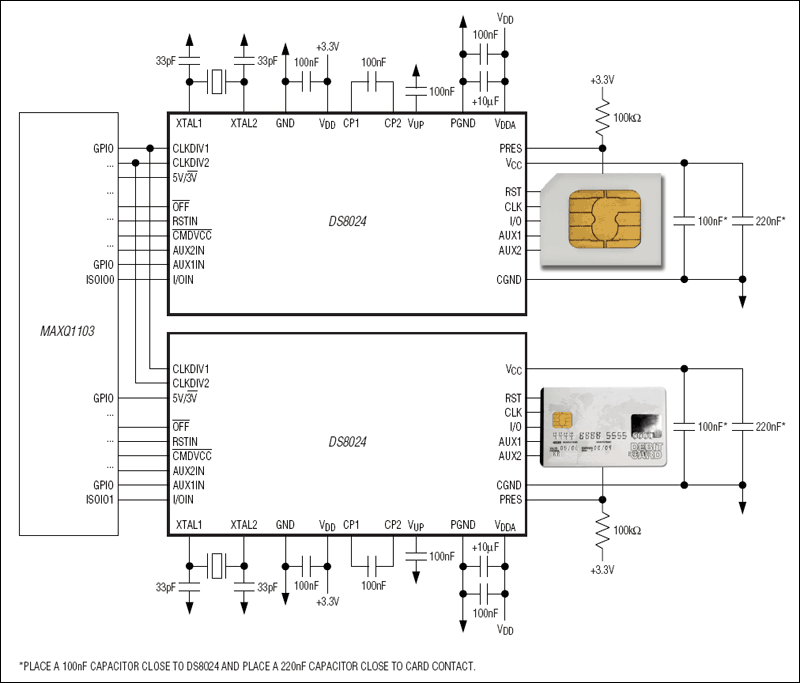

DS8024：標準動作図
