DS8113

製造中

スマートカードインタフェース

業界最小のストップモード電流で堅牢な通信を実現するスマートカードインタフェース

データシート (Rev. 3) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • ICカード通信用のアナログインタフェースとレベルシフト
  • カードインタフェースは8kV (min) ESD (IEC)保護
  • 超低ストップモード電流：10nA (typ)未満
  • ICカード用電源電圧生成を内蔵
    • 5.0V ±5%、80mA (max)
    • 3.0V ±8%、65mA (max)
    • 1.8V ±10%、30mA (max)
  • 専用内部シーケンサによる自動カードアクティブ化と非アクティブ化
  • スマートカード通信用にホストからのI/Oラインはダイレクトレベルシフト
  • フレキシブルなカードクロック生成のために外部水晶周波数の1、2、4、または8分周をサポート
  • 大電流、短絡、および高温保護
  • 低アクティブモード電流

スマートカードインタフェースのDS8113は、スマートカードリーダ用の低コストのアナログフロントエンドで、ISO 7816、EMV™、およびGSM11-11のすべてのアプリケーション用に設計されています。DS8113は、5V、3V、および1.8Vのスマートカードに対応しています。DS8113は、低消費電力のアクティブおよびストップモードのオプションを提供し、ストップモード電流はわずか10nAとなります。

DS8113は、システムマイクロコントローラとスマートカードインタフェース間をインタフェースするために設計されており、ICカードアプリケーションに必要なすべての電源、ESD保護、およびレベルシフトを提供します。

EMVレベル1のライブラリ(MAXQ2000マイクロコントローラ用に記述)およびハードウェアリファレンスデザインが入手可能です。他のマイクロコントローラプラットフォームの要件については、マキシムのテクニカルサポート(japan.maximintegrated.com/support)までお問い合わせください。評価キットのDS8113-KITが、プロトタイプの作成や評価を支援するために提供されています。
DS8113
スマートカードインタフェース

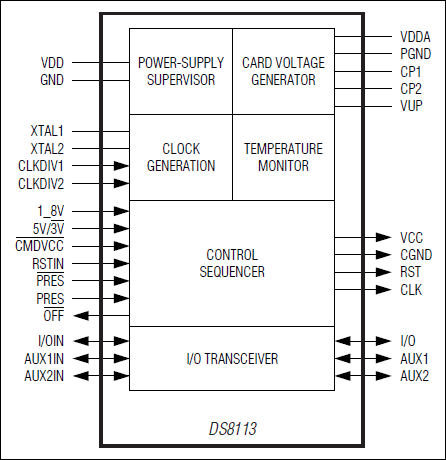

DS8113：ファンクションダイアグラム
