DS8023

スマートカードインタフェース

すべて表示 showmore-icon

±8kV ESD保護を提供し、超低電力10nAストップモードをサポートする堅牢なスマートカード通信IC

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.64
機能
  • ICカード通信用アナログインタフェースおよびレベルシフト
  • ±8kV (min) ESD (IEC)保護のカードインタフェース端子
  • 10nA以下(typ)の超低消費電流ストップモード
  • 内部ICカード電源電圧
    • 5.0V ±5%、80mA (max)
    • 3.0V ±8%、65mA (max)
    • 1.8V ±10%、30mA (max)
  • 専用内部シーケンサによるカードの自動アクティブ化および非アクティブ化
  • ホストからのI/Oラインはスマートカード通信用に直接レベルシフト
  • 外部水晶周波数の1、2、4、または8分周をサポートする柔軟性の高いカードクロックジェネレータ
  • 大電流、短絡、および高温保護
追加の詳細
show more Icon

スマートカードインタフェースICのDS8023は、すべてのISO 7816、EMV*、およびGSM11-11アプリケーション向けに設計されたスマートカードリーダ用、低コスト、低電力、アナログフロントエンドです。DS8023は5V、3V、および1.8Vのスマートカードをサポートし、オプションで超低電力ストップモードを提供します。DS8023は28ピンTSSOPおよびSOパッケージで提供され、多くの場合アプリケーションをほとんど変更することなく、TDA8024の置換品として使用することができます。

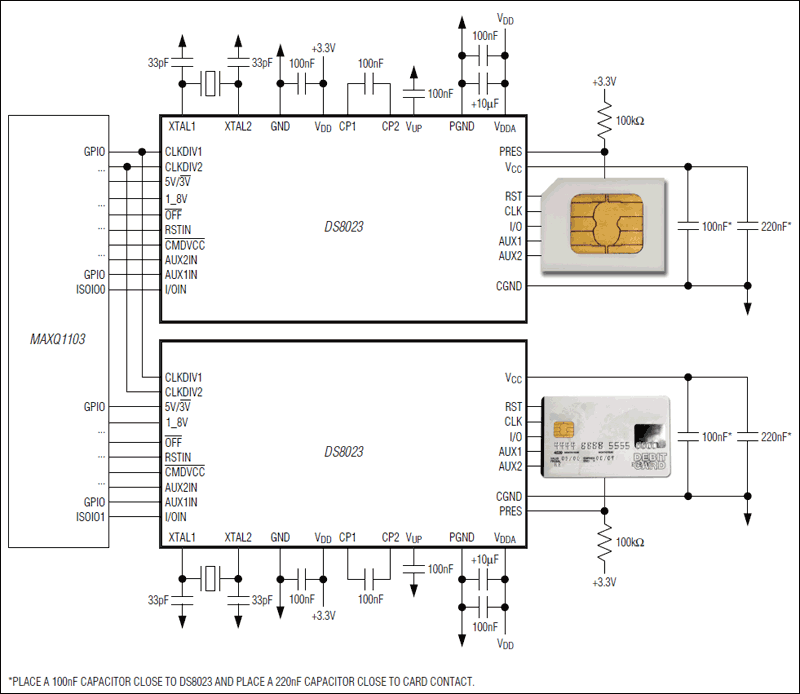

DS8023はシステムマイクロコントローラおよびスマートカードインタフェースの間を接続するために設計されており、ICカードアプリケーションで必要となるすべての電源、保護、およびレベルシフトを提供します。

アプリケーション

  • アクセス制御
  • 現金自動預入支払機
  • 銀行業務アプリケーション
  • デビット/クレジット支払い端末
  • 加入/プレミアムテレビ
  • PINパッド
  • POS端末
  • セットトップボックス限定受信
  • テレコム
