DS3231M

±5ppm、I2Cリアルタイムクロック

すべて表示 showmore-icon

業界初、MEMS共振子内蔵、温度補償RTCが水晶のメカニカル障害の可能性を低減

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$4.63
特長
  • MEMS発振子を内蔵した超高精度RTCによって全計時機能を完全に管理
    • 秒、分、時間、曜日、日、月、および年を含む完全なクロックカレンダー機能(2100年までうるう年を補正)
    • 計時精度:±5ppm (日差±0.432秒) (-45℃~+85℃)
    • DS3231と実装パターンおよび機能コンパチブル
    • 2つの時刻アラーム
    • 1Hzおよび32.768kHz出力
    • リセット出力およびデバウンスを備えたプッシュボタン入力
    • デジタル温度センサーの精度:±3℃
    • 電源電圧:+2.3V~+5.5V
  • 簡素なシリアルインタフェースによってほとんどのマイクロコントローラと接続可能
    • ファーストモード(400kHz) I2Cインタフェース
  • バッテリバックアップ入力によって継続的な計時を実現
    • 低電力動作によってバッテリバックアップ動作時間を延長
  • 動作温度範囲:-40℃~+85℃
  • 8ピンまたは16ピンSOパッケージ
  • UL (Underwriters Laboratories®)認定
製品概要
show more Icon

DS3231Mは、低コスト、超高精度、I2Cリアルタイムクロック(RTC)です。このデバイスはバッテリ入力を備え、デバイスへの主電源が遮断された場合も高精度の計時を維持します。MEMS (Micro Electro Mechanical Systems)発振子を内蔵しているため、デバイスの長期的な精度が向上し、製造ラインでの構成部品数が削減されます。DS3231Mは、定評あるDS3231 RTCと同じ実装パターンで提供されます。

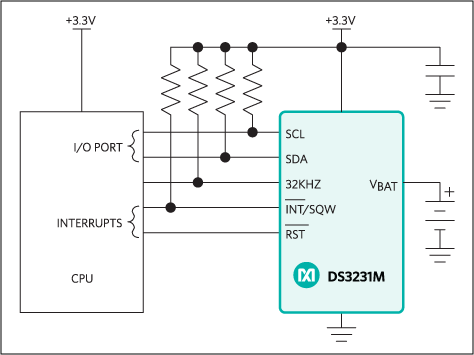

このRTCは、秒、分、時間、曜日、日、月、および年の情報を管理します。月の最後の日付は、うるう年の補正を含めて、31日より少ない月について自動的に調整されます。クロックは、24時間形式またはアクティブローのAM/PM表示を備えた12時間形式のいずれかで動作します。2つの設定可能な時刻アラームおよび1つの1Hz出力が提供されます。アドレスおよびデータは、I2C双方向バスを介してシリアル転送されます。温度補償された高精度電圧リファレンス/コンパレータ回路は、VCCの状態を監視して電源障害を検出し、リセット出力を提供するとともに、必要に応じて自動的にバックアップ電源に切り替えます。さらに、アクティブローのRST端子は、マイクロプロセッサのリセットを生成するためのプッシュボタン入力として監視されます。詳細については、フルデータシートの「ブロック図」を参照してください。

アプリケーション

  • 産業用アプリケーション
  • パワーメータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$4.63

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS3231M+
  • HTML
  • HTML
DS3231M+TRL
  • HTML
  • HTML
DS3231MZ+
  • HTML
  • HTML
DS3231MZ+TRL
  • HTML
  • HTML
DS3231MZ/V+
  • HTML
  • HTML
DS3231MZ/V+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

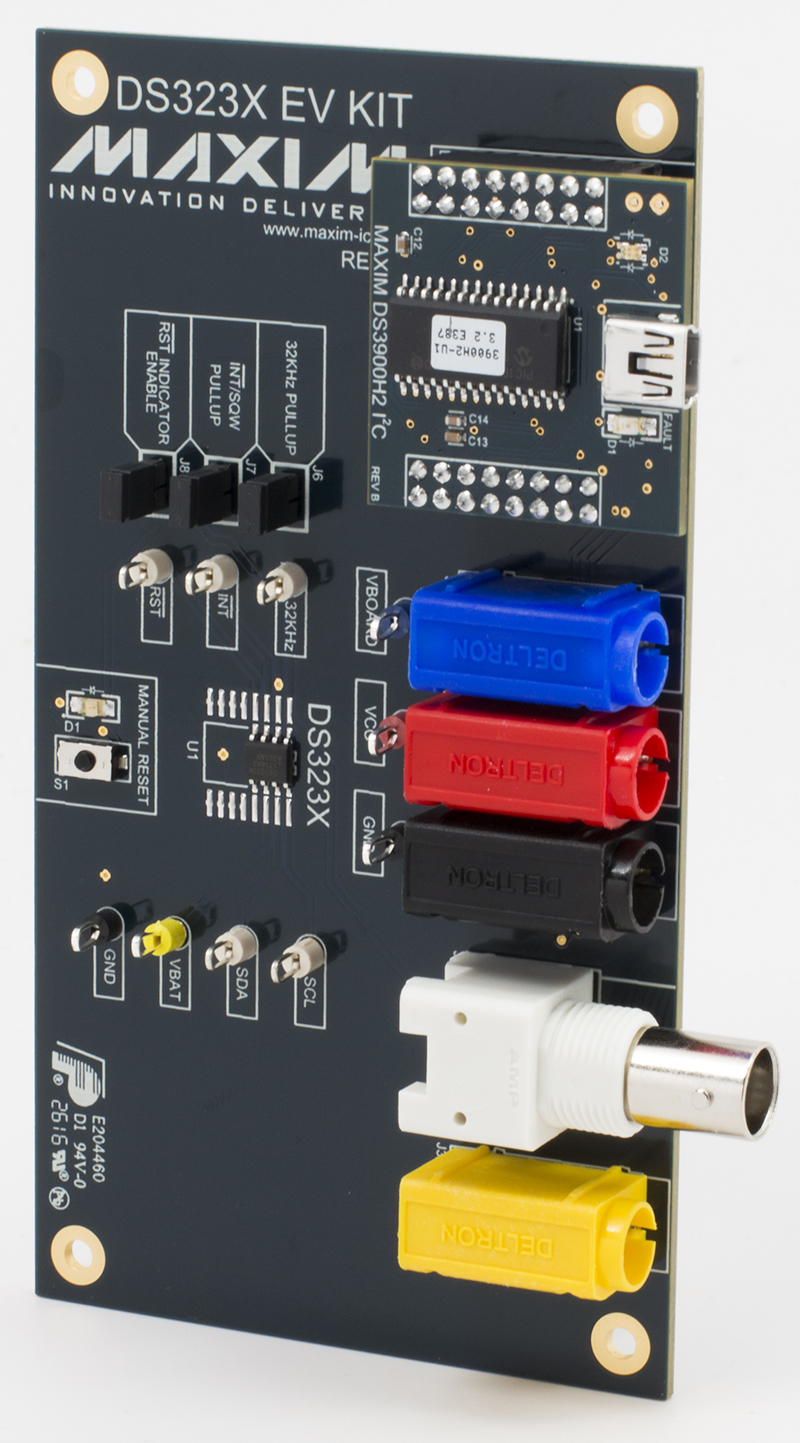

DS3231MZEVKIT

DS3231MまたはDS3232Mの評価キット

zoom

DS3231MZEVKIT

DS3231MまたはDS3232Mの評価キット

DS3231MまたはDS3232Mの評価キット

機能と利点

  • 高速ハードウェアおよびソフトウェアデバッグを支援
  • 使いやすいGUIベースアプリケーション
  • ユーザー設定でシングルまたはデュアル電源動作が可能
  • 実装オプション:8ピンまたは16ピンSO

製品の詳細

DS3231MZ/DS3232M (DS323X)の評価キット(EVキット)は、温度補償リアルタイムクロックのDS3231MまたはDS3232Mの動作を実証する、アプリケーションプログラムを備えた完全実装および試験済み回路基板です。DS3231MおよびDS3232M I2Cリアルタイムクロックは、計時リファレンス用にシリコン(MEMS)共振子を内蔵しています。どちらのデバイスも、常に動作温度を監視し、内部発振器周波数を定期的に調整して、高精度の時間情報を維持します。
このEVキットは、1つのTCXO部品がデモボードにはんだ付けされ、評価キット用USB I/O通信モジュール(DS3900H2)を内蔵し、アプリケーションプログラムおよび使用説明書を収録したCDが付属しています。システム要件は、Windows XP®、Windows Vista®以上を実行するWindows®対応PC、およびUSBポートです。このEVキットは、オプションで単一電源動作にユーザー設定することもでき、付随のI2Cインタフェースおよびアプリケーションプログラムは、レジスタ設定を操作するための容易なアクセスを提供すると同時に、計時およびリアルタイムのアラームによる割込みのさまざまな構成機能を観察することができます。
このEVキットでは、ユーザーは各自のI2Cマスターを動作検証および/またはコード生成用のサンプル部品に接続することも可能です。

アプリケーション

  • ビルオートメーション
  • 高精細ビデオセキュリティ
  • 産業用アプリケーション
  • パワーメータ
reference details image

DS3232MEVKIT

DS3231MまたはDS3232Mの評価キット

zoom

DS3232MEVKIT

DS3231MまたはDS3232Mの評価キット

DS3231MまたはDS3232Mの評価キット

機能と利点

  • 高速ハードウェアおよびソフトウェアデバッグを支援
  • 使いやすいGUIベースアプリケーション
  • ユーザー設定でシングルまたはデュアル電源動作が可能
  • 実装オプション:8ピンまたは16ピンSO

製品の詳細

DS3231MZ/DS3232M (DS323X)の評価キット(EVキット)は、温度補償リアルタイムクロックのDS3231MまたはDS3232Mの動作を実証する、アプリケーションプログラムを備えた完全実装および試験済み回路基板です。DS3231MおよびDS3232M I2Cリアルタイムクロックは、計時リファレンス用にシリコン(MEMS)共振子を内蔵しています。どちらのデバイスも、常に動作温度を監視し、内部発振器周波数を定期的に調整して、高精度の時間情報を維持します。
このEVキットは、1つのTCXO部品がデモボードにはんだ付けされ、評価キット用USB I/O通信モジュール(DS3900H2)を内蔵し、アプリケーションプログラムおよび使用説明書を収録したCDが付属しています。システム要件は、Windows XP®、Windows Vista®以上を実行するWindows®対応PC、およびUSBポートです。このEVキットは、オプションで単一電源動作にユーザー設定することもでき、付随のI2Cインタフェースおよびアプリケーションプログラムは、レジスタ設定を操作するための容易なアクセスを提供すると同時に、計時およびリアルタイムのアラームによる割込みのさまざまな構成機能を観察することができます。
このEVキットでは、ユーザーは各自のI2Cマスターを動作検証および/またはコード生成用のサンプル部品に接続することも可能です。

アプリケーション

  • ビルオートメーション
  • 高精細ビデオセキュリティ
  • 産業用アプリケーション
  • パワーメータ
reference details image

DS3231MPMB1

DS3231MPMB1ペリフェラルモジュール

zoom

DS3231MPMB1

DS3231MPMB1ペリフェラルモジュール

DS3231MPMB1ペリフェラルモジュール

機能と利点

  • 高精度な時刻と日付:±5ppm (-40℃~+85℃範囲)
  • 32.768kHz方形波出力
  • デジタル温度センサー精度:±3℃
  • 6ピンPmod対応コネクタ(I²C)
  • 移植しやすいCで記述したサンプルソフトウェア
  • 2次ヘッダによってI²Cバス上で追加モジュールをデイジーチェーン接続可能
  • RoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

DS3231MPMB1ペリフェラルモジュールは、リアルタイムクロック(RTC)のDS3231MをI²C通信用に設定可能なPmod™対応拡張ポートを利用する任意のシステムとインタフェースするために必要なハードウェアを提供します。このICは、低コストで超高精度なI²C RTCです。このデバイスは、バッテリ入力を備え、デバイスへの主電源が遮断された場合も高精度な計時を維持します。MEMS (Micro Electro Mechanical Systems)発振子を内蔵しているため、デバイスの長期的な精度が向上し、製造ラインでの構成部品数が削減されます。このデバイスは、定評あるDS3231 RTCと同じ実装パターンで提供されます。

DS3231M ICの動作の詳細については、このICのデータシートを参照してください。

アプリケーション

  • 産業用アプリケーション
  • ポータブル機器
  • パワーメータ
リファレンス・デザイン

リファレンス・デザイン 1

5878fig01

Pmod Adapter for Arduino Platform

zoomopens a dialog

MAXREFDES72

Pmod Adapter for Arduino Platform

Pmod Adapter for Arduino Platform

機能と利点

Features

  • Arduino® UNO R3 compatible
  • IOREF support for 3.3V or 5V signal levels
  • 2x6 Digilent® Pmod compatible interface
  • Supports Pmod types 1, 2, 3, and 4, I2C and nonstandard pinouts
  • Level shifting between Pmod and Arduino pins
  • Precision RTC with integrated MEMS resonator

Applications

  • Prototyping
  • Science fair projects
  • Maker and hobbyist projects
  • Science and electronics education
  • Analog peripheral testing and integration
詳細なリファレンス・デザインを表示 external link
