製品概要

機能と利点

  • 水晶およびSRAMを内蔵した高精度RTCによって全計時機能を完全に管理
    • 精度:±2ppm (0℃~+40℃)
    • 精度:±3.5ppm (-40℃~+85℃)
    • リアルタイムクロックが秒、分、時間、曜日、日、月、および年をカウント(2099年までうるう年を補正)
    • デジタル温度センサー出力の精度:±3℃
    • 経年変化調整用レジスタ
    • アクティブローRST入力/出力
    • 2つの時刻アラーム
    • 設定可能な方形波出力
  • 簡素なシリアルインタフェースによってほとんどのマイクロコントローラと接続可能
    • 4MHz SPIバス(モード1および3対応)
  • バッテリバックアップ入力によって継続的な計時を実現
    • 低電力動作によってバッテリバックアップ動作時間を延長
  • 動作温度範囲:民生用(0℃~+70℃)および工業用(-40℃~+85℃)
  • 300mil、20ピンSOパッケージ
  • UL (Underwriters Laboratories®)認定

製品概要

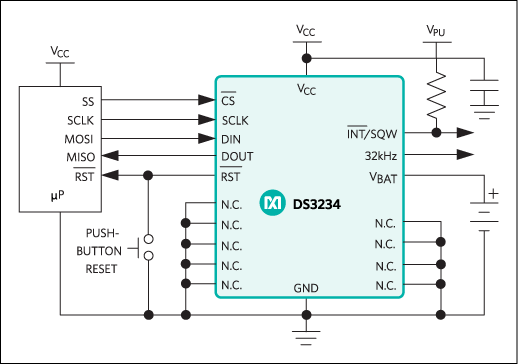

DS3234は、温度補償水晶発振器(TCXO)および水晶を内蔵する低コスト、超高精度のSPI™バスリアルタイムクロック(RTC)です。DS3234は、VCCを監視する高精度の温度補償電圧リファレンスとコンパレータ回路を内蔵しています。VCCが電源障害電圧(VPF)を下回ると、このデバイスはアクティブローRST出力をアサートし、またVCCがVPFおよびVBATを下回ると部品への読取り/書込みアクセスもディセーブルします。アクティブローRST端子は、µPリセット生成用の押しボタン入力機能として監視されます。デバイスへのメイン電源が遮断されると、このデバイスはバックアップ電源入力に切り替わり、高精度な計時を維持します。水晶発振子を内蔵しているため、製造ラインでの構成部品点数が削減されるだけでなく、デバイスの長期的な精度も向上しています。DS3234は民生用および工業用温度範囲において利用可能で、業界標準の300milの20ピンSOパッケージで提供されます。

また、DS3234は256バイトのバッテリバックアップ式SRAMも内蔵しています。メイン電源の喪失時には、メモリの内容はVBAT端子に接続された電源によって保持されます。このRTCは、秒、分、時間、曜日、日付、月、および年の情報を管理します。うるう年の補正を含め、30日以内の月は、月末の日付が自動調整されます。このクロックは24時間制、またはアクティブローAM/PM表示付きの12時間制のいずれかで動作します。プログラマブルな2つの時刻アラームと1つの方形波出力が提供されます。アドレスおよびデータは、SPI双方向バスを通じてシリアル転送されます。

アプリケーション

  • GPS
  • サーバ
  • テレマティクス
  • ユーティリティ電力メータ
