DS1851

新規設計には非推奨

デュアル温度制御NVデジタル-アナログコンバータ

温度制御デュアルDACによって、非常に難解な温度補償の要件を解決

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 2個の温度制御8ビットディジタル-アナログコンバータ(DAC)
  • 4℃刻みで変更可能なDAC設定値
  • 2線式インタフェースで、温度データとデバイス制御にアクセス
  • +3.3Vまたは+5V電源で動作
  • パッケージ:8ピンTSSOP
  • 動作温度:-40℃~+95℃
  • プログラミング温度:0℃~+70℃

デュアル温度制御不揮発性(NV) DACのDS1851は、2個のDAC、2個のEEPROMルックアップテーブル、およびダイレクト-ディジタル変換の温度センサで構成されています。2つのDACは、任意の温度係数を用いてプログラムできます。すなわち、どんなシステム温度の影響も、外部デバイスを追加することなく補正できます。このデバイスによって、制御アプリケーションにおける温度補償されたバイアス電圧とバイアス電流の設定を最小限の外付け回路で実現する理想的な方法を提供します。

2つのDACに対するユーザ定義の設定値は、2つのEEPROMルックアップテーブルに保存され、SDAピンとSCLピンにより業界標準の2線式シリアルバスでアクセスできます。これらのルックアップテーブルでは、-40℃~+95℃の範囲で4℃ごとに各DACに固有出力値を割り当てることができます。また、ディジタル温度センサの出力は、シリアルバス上で12ビットの2の補数値として利用できます。

アプリケーション

  • 自動試験装置(ATE)
  • 車載用センサー
  • ビルエネルギー管理(HVAC)
  • 携帯電話基地局
  • 携帯電話
  • デジタルスチルカメラ
  • 産業用センサ・トランスミッタ/トランスデューサ
  • 産業用センサ・トランスミッタ/トランスデューサ
  • センサ-力
  • センサ-加速度計
  • センサ-湿度
  • センサ-圧電抵抗性トランスデューサ
  • センサ-温度
  • センサ-圧力
  • 試験および測定機器

DS1851
デュアル温度制御NVデジタル-アナログコンバータ

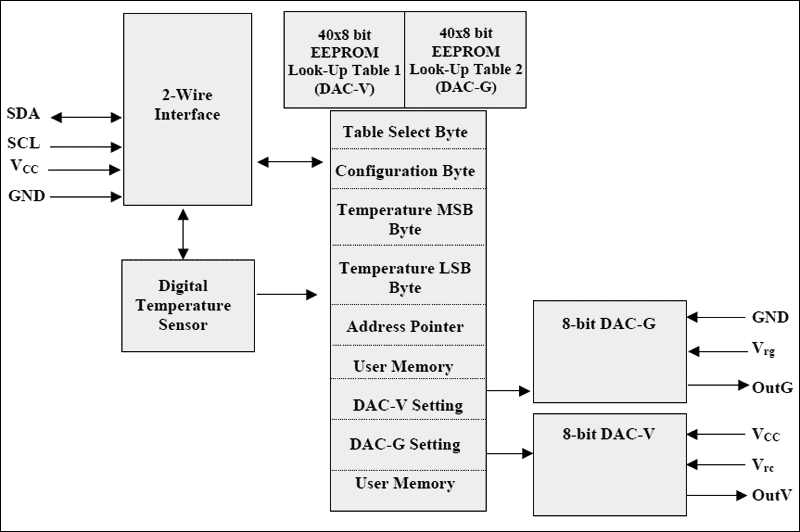

DS1851:ブロックダイアグラム
