製品概要
接続性能の高度化に対して高まるニーズに応えるために、2つの新しいファミリー製品が加わり、Blackfin®プロセッサ・ファミリーがさらに拡充されました。この接続性能は、高性能16/32ビットBlackfin組込みプロセッサ・コア、柔軟性に優れたキャッシュ・アーキテクチャ、拡張型DMAサブシステム、ダイナミック・パワーマネジメント（DPM）機能と一体化されます。この2つの新しいファミリー製品は、既存のBlackfinプロセッサ製品とのコード互換性を備えており、システム設計者は幅広い最終アプリケーションにおいて、このプロセッサ・コアが備える制御と信号処理の両方の能力を活用できます。
ADSP-BF538は、評価の高いADSP-BF533プロセッサの機能を拡張した製品で、複数デバイスとの接続を要するアプリケーションに最適です。また、ADSP-BF538には、ADSP-BF533と同等の組込みメモリが集積化され、ビデオ・セキュリティ／監視および工業環境における分散制御／ファクトリ・オートメーションなどのアプリケーションにも適しています。制御と信号処理両方の処理を必要とし、最終製品によって様々な接続性を持つような工業、計測、医療用機器アプリケーションに幅広く適応します。
統合されたシステムとして設計
CAN接続機能が組み込まれていることに加えて、ADSP-BF538は各種の汎用機能を内蔵しており、外付けICの数を最小限に抑えるとともに、幅広い制御および通信が行えるよう設計されています。周辺機能には、3本のSPI®互換ポート、3個のUART、4つのSPORT、3個の多機能タイマ、54個の汎用I/O、I2C動作に対応する2つの2線式インターフェース、リアルタイム・クロック、ウォッチドッグ・タイマ、イベント・コントローラ、JTAG／デバッグ・インターフェースがあります。また、柔軟性に優れたパラレル・ペリフェラル・インターフェース（PPI）を備えているため、各種のビデオ・エンコーダ／デコーダ、ディスプレイ・ドライバ、イメージ・センサ、汎用コンバータとの直接接続が可能です。
Blackfinプロセッサは、以下の開発ツールによってサポートされます。
- アナログ・デバイセズの業界最先端のCROSSCORE®開発ツール。CROSSCORE開発ツールのコンポーネントとしては、VisualDSP++®ソフトウェア開発環境、EZ-KIT Lite®評価用システム、EZ-Extender™ドータ・ボード、USBベースのエミュレータが含まれます。
- 評価の高いGreen Hills® Software社のMULTI®組込みソフトウェア開発環境とその関連エミュレータ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

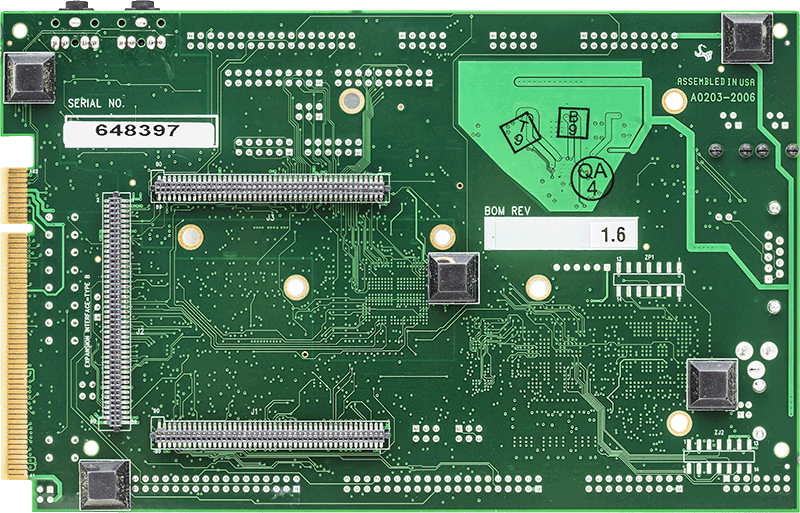

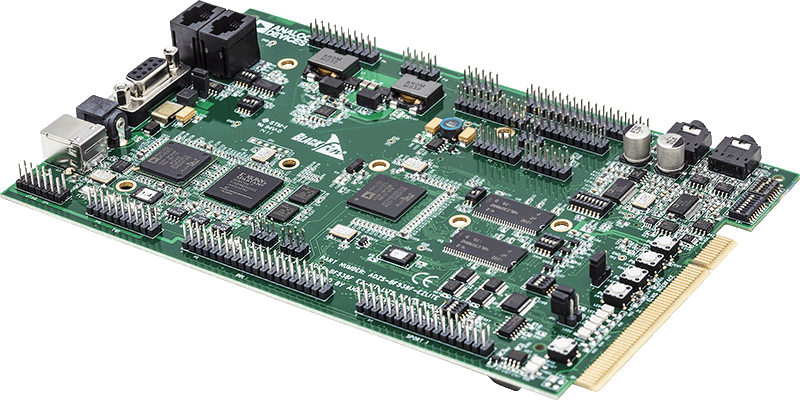

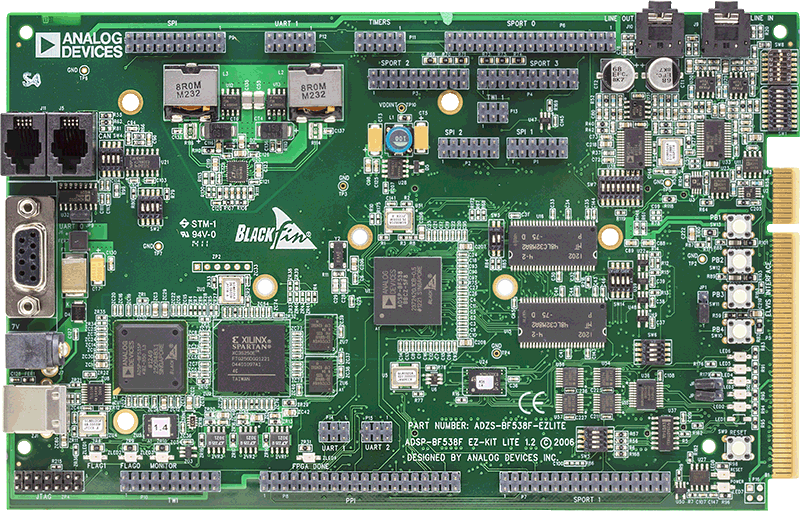

評価キット (3)
