ADSP-21161N

SHARCプロセッサ、32ビット、100MHz、低価格

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.C)

pdf

1 6, 2009 ellipse 日本語

ADSP-21161N: SHARC®：DSP、マイクロコンピュータ (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 846 kB
Documentation すべてのドキュメントを表示
IBISモデル ADSP-21161N R1.2 IBIS Datafile BGA Package Download B IBISモデル ADSP-21161N R1.1 IBIS Datafile BGA Package Download B BSDLモデル・ファイル ADSP-21161: 225 ball PBGA and MBGA Packages Silicon Download B

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 3
1Ku当たりの価格
価格は未定
特長
  • 100MHz（10ns）のSIMD SHARCプロセッサ・コア
  • 600MFLOPS（32ビット浮動小数点データ）、 600MOPS（32ビット固定小数点データ）
  • ADSP-21x6x SHARCプロセッサとコード互換
  • IEEE準拠の32ビット浮動小数点、40ビット浮動小数点、32ビット固定小数点をサポート
  • 2つの演算ユニットでのSIMD動作を含む、シング ル・サイクルでの命令実行
  • 1Mビットのオンチップ・デュアル・ポートSRAM
  • 14個のゼロ・オーバーヘッドDMAチャンネル
  • I2S対応の4つの同期シリアル・ポート
  • チャンネルごとにデータの圧縮／伸長が選択可能な、128チャンネルTDMフレーム対応のシリアル・ポート
  • 外部SDRAM、SBSRAM接続をサポート
  • 48ビット幅外部メモリからの100MHzシングル・サイクル命令実行

製品概要
show more Icon

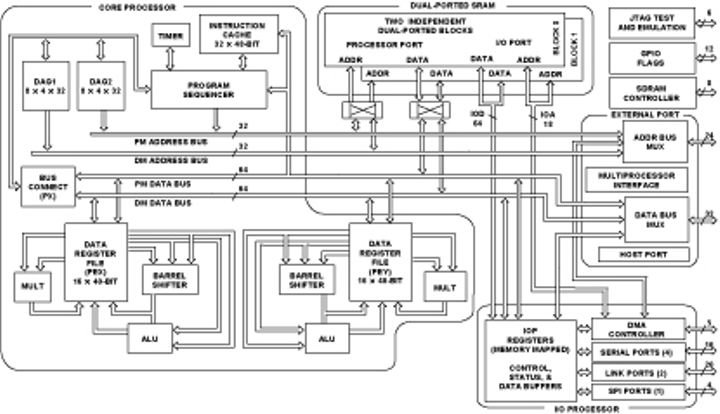

32ビット浮動小数点プログラマブル・プロセッサ ADSP-21161Nは、SIMD SHARCアーキテクチャを ベースとしており、シングル・プロセッサおよび小規 模マルチプロセッサ・システム向けに最適化されてい ます。

ADSP-21161Nのコアは、最大100MHzの周波数で動作し、 600MFLOPSの性能があります。このコアは、12本のGPIOフラグ、 SPIポート、シリアル・ポートによってサポートされ、また、コアは外 部のSDRAMとSBSRAMをサポートします。ADSP-21161Nはオー ディオや広範な市場向けのマルチプロセッシング・アプリケーション に最適です。

Show More Arrow image
