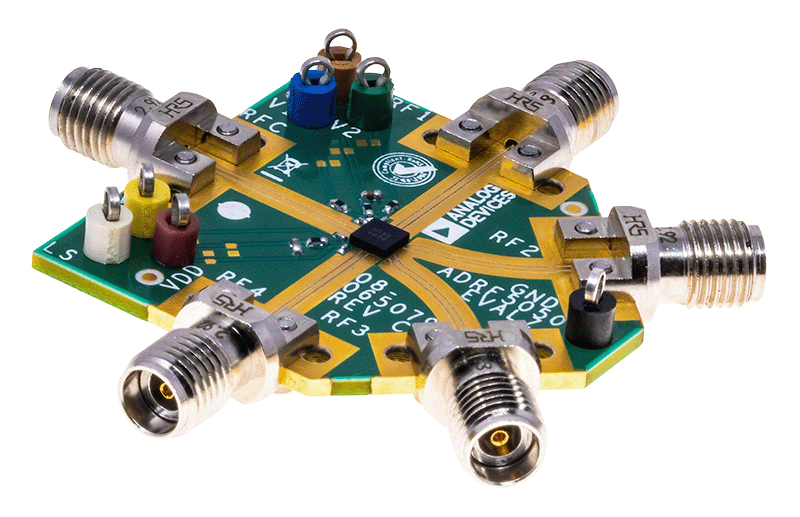

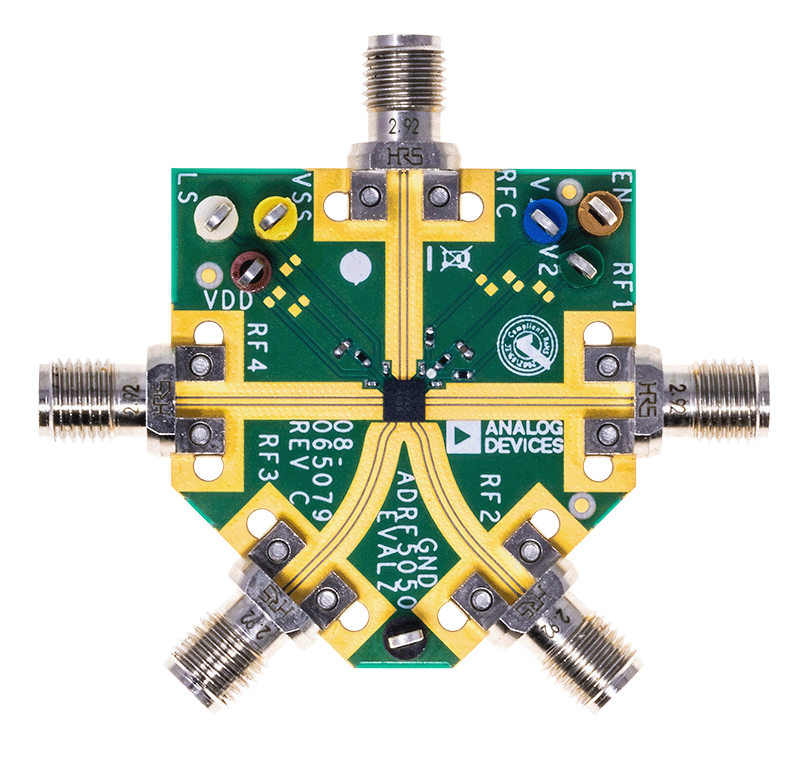

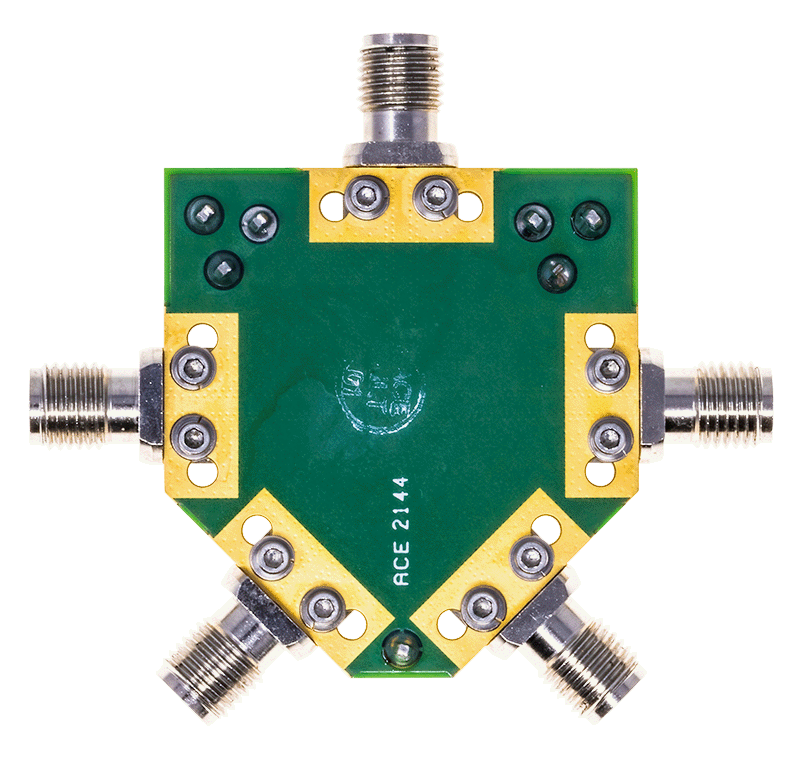

ADRF5051

Silicon SP4T Switch, Nonreflective, 9 kHz to 20 GHz

すべて表示 showmore-icon

: 発売前 tooltip
: 発売前 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • Ultrawideband frequency range: 9 kHz to 20 GHz
  • Nonreflective 50 Ω design
  • Low insertion loss
    • 1.20 dB typical to 20 GHz
  • High isolation
    • 48 dB typical to 20 GHz
  • High input linearity
    • P0.1dB: >32 dBm typical
    • P1dB: >35 dBm typical
    • IIP3: >50 dBm typical
  • High RF input power
    • Through path: 33 dBm up to 20 GHz
    • Terminated path: 18 dBm up to 20 GHz
  • ESD ratings
    • HBM ±2000 V for all pins
    • CDM ±500 V for all pins
  • Switching on and off time: 6.5 μs
  • 0.1 dB settling time (50% VCTRL to 0.1 dB final RFOUT): 15 μs
  • Single-supply operation with derated power handling
  • No low frequency spurs

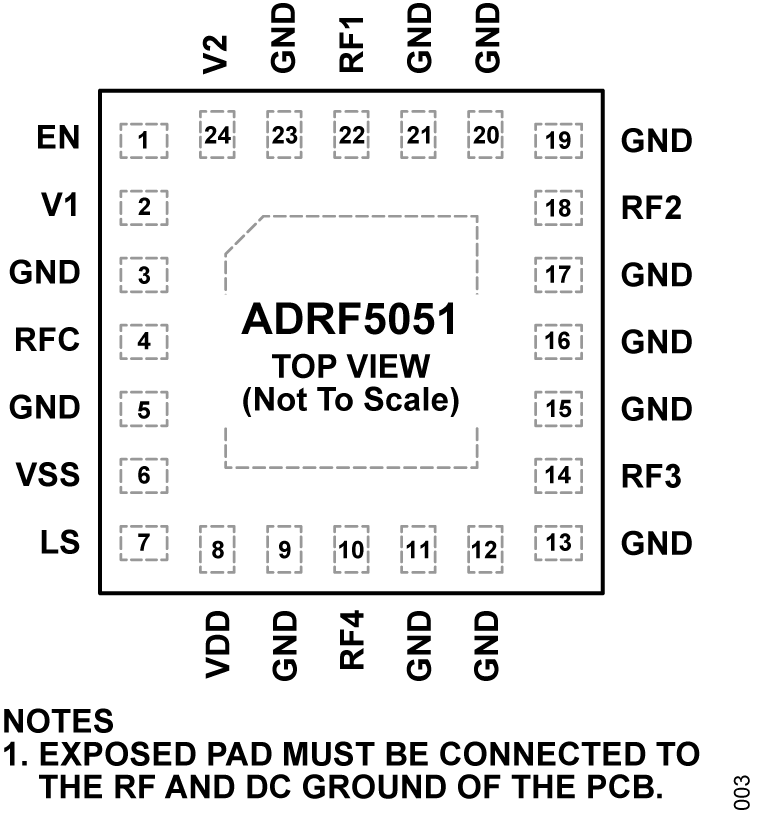

  • 24-terminal, 3 mm × 3 mm, land grid array (LGA) package
  • Pin compatible with the ADRF5042, ADRF5043, ADRF5048, ADRF5049, and ADRF5050.
製品概要
show more Icon

The ADRF5051 is a nonreflective SP4T switch manufactured in a silicon on insulator (SOI) process.

The ADRF5051 operates from 9 kHz to 20 GHz with insertion loss of lower than 1.20 dB and isolation higher than 48 dB. The device has RF input power handling capability of 33 dBm through path, 18 dBm terminated path, and 30 dBm hot switching at the RF common port.

The ADRF5051 requires a dual-supply voltage +3.3 V and −3.3 V. The ADRF5051 employs complimentary metal-oxide semiconductor (CMOS)- and low voltage transistor to transistor logic (LVTTL)-compatible controls.

The device has enable and logic select controls to feature all off state and port mirroring, respectively.

The ADRF5051 is pin compatible with the ADRF5042 and ADRF5043, ADRF5048, ADRF5049, and ADRF5050.

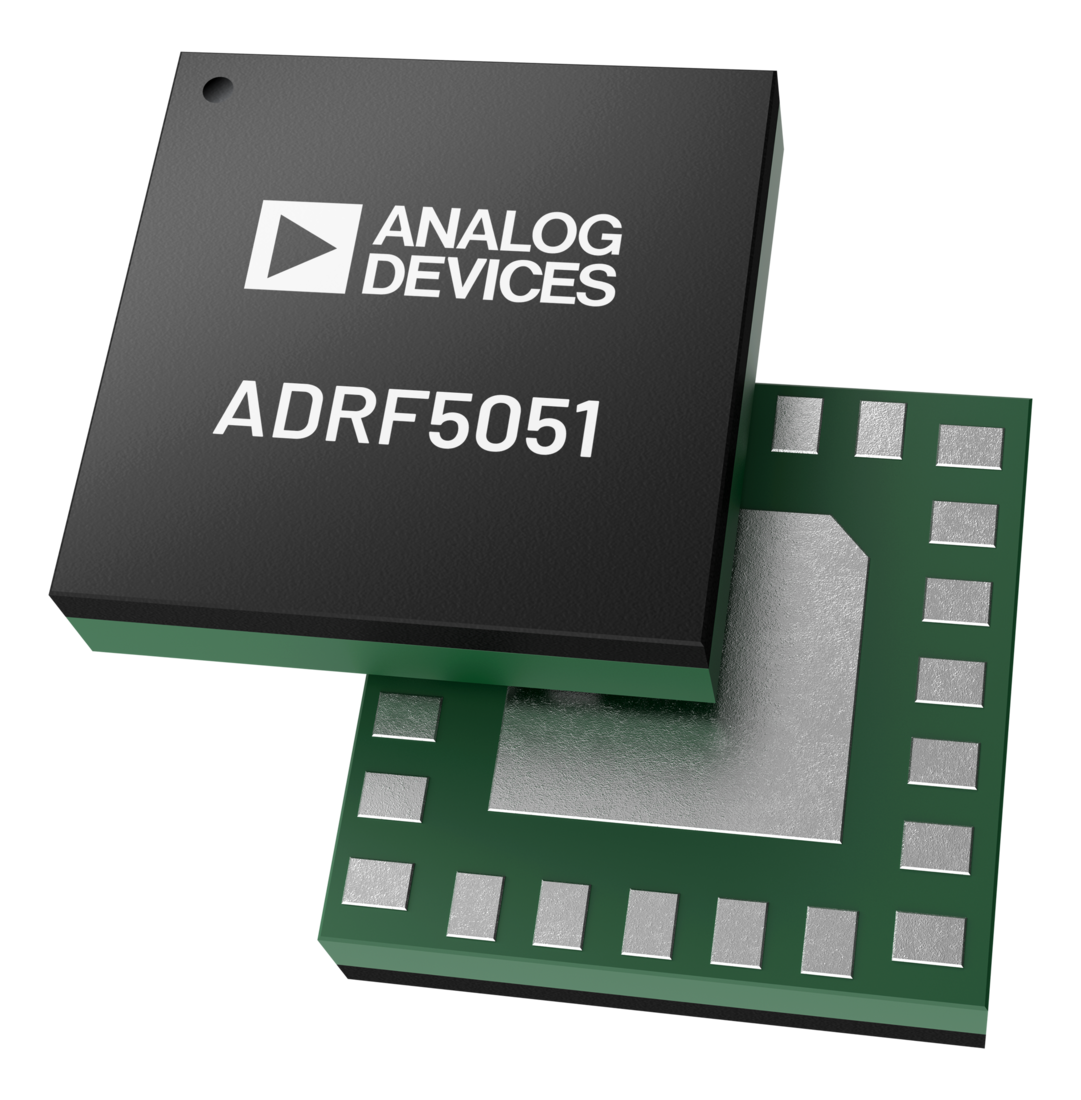

The ADRF5051 comes in a 24-terminal, 3 mm × 3 mm, RoHS compliant, land grid array (LGA) package and can operate from −40°C to +105°C.

APPLICATIONS

  • Test instrumentation
  • Military radios, radars, and electronic counter measures (ECMs)
  • Microwave radios and very small aperture terminals (VSATs)
