製品概要

機能と利点

  • 超広帯域周波数範囲:9kHz~44GHz
  • 無反射50Ω設計
  • 低挿入損失:
    • 18GHzで1.5dB
    • 40GHzで2.4dB
    • 44GHzで2.5dB
  • 高アイソレーション:
    • 18GHzで44dB
    • 40GHzで39dB
    • 44GHzで36dB
  • 高入力直線性:
    • P0.1dB:26dBm(代表値)
    • IP3:48dBm(代表値)
  • 大電力処理
    • スルー・パス:24dBm
    • 終端パス:24dBm
  • オール・オフ状態コントロール
  • ロジック選択コントロール
  • 低周波数スプリアスなし
  • セトリング・タイム(0.1dBの最終RF出力まで):6μs
  • 24端子、3mm × 3mm LGAパッケージ
  • ADRF5042(高速スイッチング・バージョン)とのピン互換性

製品概要

ADRF5043は、シリコン・オン・インシュレータ(SOI)プロセスを使って製造された無反射のSP4Tスイッチです。

ADRF5043は、2.5dBより低い挿入損失および36dBより高いアイソレーションで、9kHz~44GHzで動作します。このデバイスは、スルー・パスと終端パスの両方に対応する、24dBmのRF入力電力処理機能を備えています。

ADRF5043は+3.3Vと−3.3Vの両電源電圧を必要とし、CMOSおよび低電圧トランジスタ-トランジスタ・ロジック(LVTTL)が採用されています。

ADRF5043はイネーブル・コントロールとロジック選択コントロールを備えており、前者はオール・オフ状態を、後者はポート・ミラーリングを可能にします。

ADRF5043は、100MHz~44GHzで動作するADRF5042(高速スイッチング・バージョン)とのピン互換性があります。

ADRF5043は、24端子、3mm × 3mm、RoHS準拠、ランド・グリッド・アレイ(LGA)パッケージで提供され、−40°C~+105°Cで動作します。

アプリケーション

  • 工業用スキャナー
  • 試験用計測器
  • セルラ・インフラストラクチャ、ミリ波(mmWave)5G
  • 防衛用無線、レーダー、電子対抗手段(ECM)
  • マイクロ波無線および超小型地球局(VSAT)

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

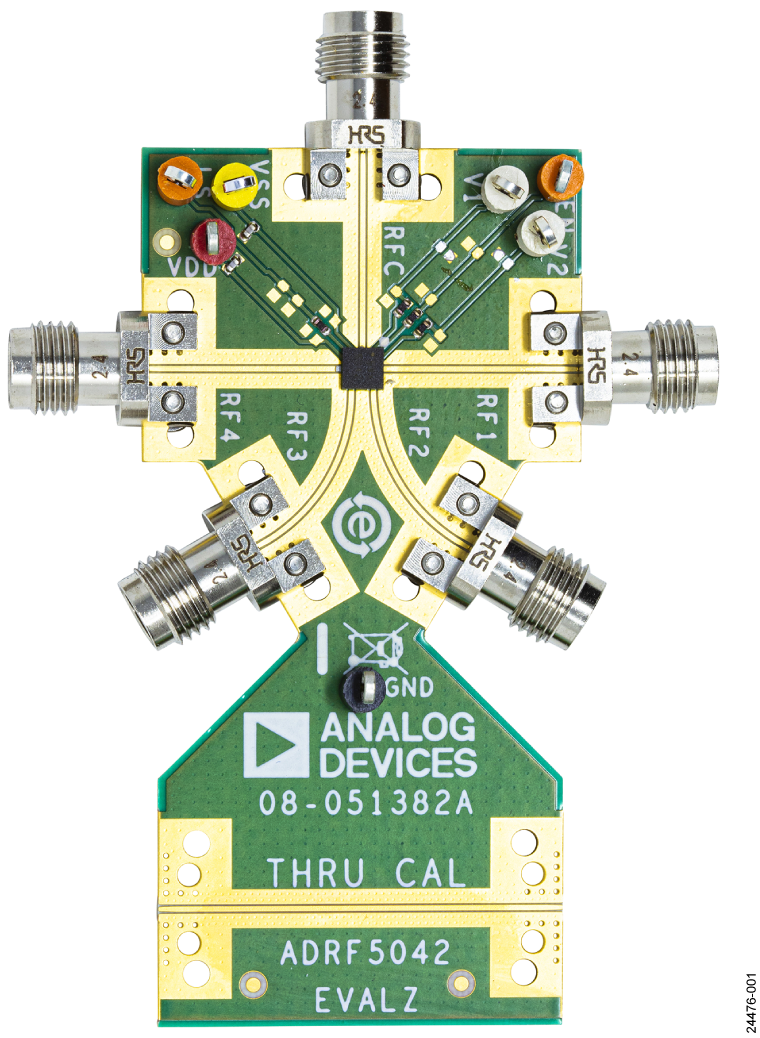

評価キット (1)
