ADP195

製造中

ハイサイド・パワー・スイッチ、ロジック制御

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 低いオン抵抗(RDSon)
  • 50mΩ@3.6V
  • 55mΩ@2.5V
  • 65mΩ@1.8V
  • 100mΩ@1.2V
  • 入力電圧範囲:1.1V~3.6V
  • 最大連続動作電流:1.1A
  • 低い制御ロジック(1.2V~3.3V)を可能とするスレショールド電圧
  • 低いグランド電流:1μA@1.8V
詳細はデータシートをご参照ください。

ADP195はハイサイドの負荷スイッチで1.1V~3.6V間で動作するように設計されており、出力から入力に流れる逆電流を防止します。この負荷スイッチは、拡張されたパワードメイン絶縁を援助するよう、パワードメイン絶縁を提供します。このデバイスは、低オン抵抗のPチャンネルMOSFETを含んでおり、500mAを超える連続電流をサポートし、パワー損失を最小化します。静止電流は1μAと低く、また超小さなシャットダウン電流を備えているため、ADP195はポータブル機器のバッテリ動作に最適なデバイスです。内蔵されているレベル・シフタによって、ADP195は多くのプロセッサやGPIOコントローラとのロジック互換性が可能となります。

動作性能に加えて、ADP195は1.0mm2と0.60mmの高さ寸法以下の面積で、最小のプリント回路ボード(PCB)スペースしか占有しません。

この製品は超小型1mm×1mm、0.5mmピッチ、4ボールのWLCSPパッケージと6ピン2mm×2mm×0.55mm、0.65mmピッチのLFCSPパッケージを採用しています。

アプリケーション

  • 携帯電話
  • デジタル・カメラ / オーディオ機器
  • GPSデバイス

ADP195
ハイサイド・パワー・スイッチ、ロジック制御

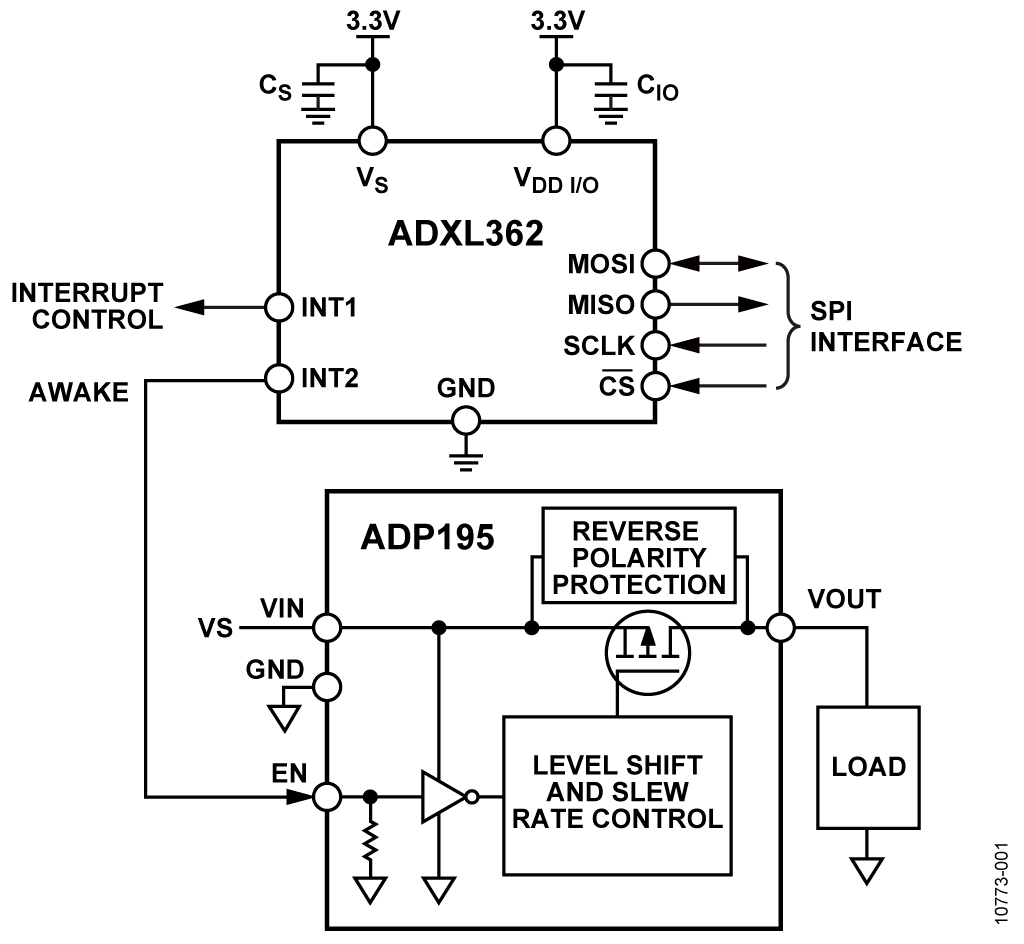

ADP195 Functional Block Diagram ADP195 Pin Configuration
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

評価用キット

EVAL-ADP195

ADP195 Evaluation Board

製品詳細

The ADP195-EVALZ and ACP195CP-EVALZ are used to demonstrate the functionality of the ADP195 power switch. Simple device measurements such as VIN to VOUT resistance (RDSON), ground current, and off state current can be demon-strated with just a single voltage supply, a voltmeter, a current meter, and load resistors.

eval board
ADZS-BF707-BLIP2

ADZS-BF707 Blackfin低消費電力イメージング・プラットフォーム(BLIP)評価用ハードウェアは、様々なリアルタイム・センシング・アプリケーションをターゲットとするビジョン・プラットフォームを評価するための、低コストのハードウェア・ソリューションを提供します。

製品詳細

この評価用ボードは廃番品であり推奨しません。詳細については、ADI EagleEye™を参照してください。

Blackfin低消費電力イメージング・プラットフォーム(BLIP)は、様々なリアルタイム・センシング・アプリケーションをターゲットとする低コスト、低消費電力の組み込みコンピュータ・ビジョン・プラットフォームです。BLIPは、業界最先端の低消費電力Blackfinプロセッサ・ファミリの最新製品と、アナログ・デバイセズの最適化されたソフトウェア・ライブラリの成果を活用しています。このソリューションは、屋内と屋外の両方の用途で導入可能なインテリジェントなモーション・センシング、人数計測、車両検出、顔検出など、複数の機能プロファイルを備えており、すぐに使えるフォーム・ファクタの開発プラットフォームを最終機器メーカーに提供します。BLIPシステムには直感的な設定用GUIが含まれており、キャプチャされたビデオのリアルタイム分析の他、オンボードのUSBポートを介したビデオ出力/表示が可能であり、製品開発にとって非常に価値あるツールとなっています。更に、付属の文書パッケージが適切に配置されているため、市場投入までの時間を短縮するのに役立ちます。

EVAL-ADP195
ADP195 Evaluation Board
ADZS-BF707-BLIP2
ADZS-BF707 Blackfin低消費電力イメージング・プラットフォーム(BLIP)評価用ハードウェアは、様々なリアルタイム・センシング・アプリケーションをターゲットとするビジョン・プラットフォームを評価するための、低コストのハードウェア・ソリューションを提供します。
ADSP-BF707 Blackfin Low-Power Imaging Platform (BLIP) (Top View) ADSP-BF707 Blackfin Low-Power Imaging Platform (BLIP) (Bottom View)

リファレンス・デザイン

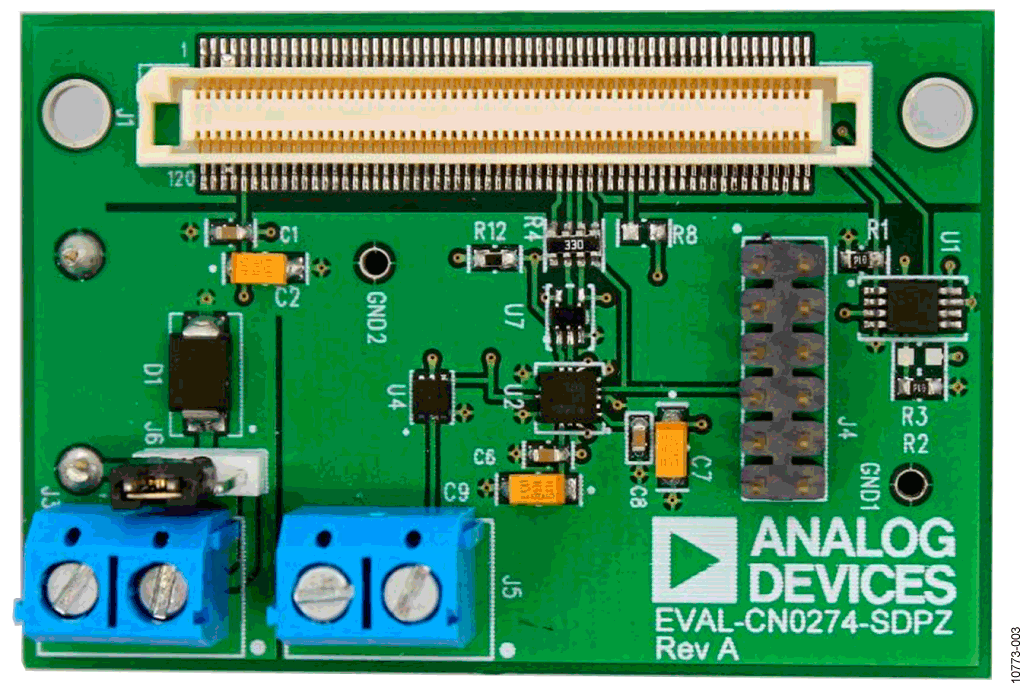

CN0274 Circuits from the Lab®
