ADM3485E

RS-485/RS-422トランシーバ、3.3V、±15kVESD保護、(半二重、12Mbps、DE/RE機能付き)

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$1.28
特長
  • TIA/EIAのRS-485/RS422に準拠
  • RS-485の入力/出力ピンは±15 kVのESD保護
  • データ・レート:12 Mbps
  • 半二重トランシーバ
  • バスの最大ノード数: 32
  • レシーバ断線に対するフェイルセーフ設計
  • 低いシャットダウン時電流:
    ディスエーブル時またはパワーオフ時に出力を高インピーダンスに維持
  • コモン・モード入力範囲:-7 V~+12 V
  • サーマル・シャットダウン機能と短絡保護機能を内蔵
  • 業界標準の75176ピン配置
  • 8ピン、ナローSOICパッケージを採用
製品概要
show more Icon

ADM3485Eは、マルチポイント・バス伝送ライン上の半二重通信に適した、±15kVのESD保護を備えた低消費電力のデータ・トランシーバです。ADM3485Eは、平衡データ伝送用に設計されており、TIA/EIA標準のRS-485とRS-422に準拠しています。ADM3485Eは半二重のトランシーバで、差動ラインをシェアーしドライバとレシーバに関して別々のイネーブル入力を備えています。

これらのデバイスは12kΩレシーバ入力インピーダンスを持っているため、最大32個のトランシーバをバスに接続することができます。ドライバは同時に1個だけしかイネーブルされないので、ディスエーブルまたはパワー・ダウンされたドライバの出力はトライ・ステートになり、バスの過負荷を防止します。

レシーバは、フェイル・セーフ機能を持っているため、入力が無接続(フローティング)状態のときは、ロジック・ハイの出力レベルになります。バスの競合や出力の短絡による過度の電力消費は、サーマル・シャットダウン回路によって防止されます。

この製品は工業用温度範囲にわたって仕様規定されており、8ピンのナロー・パッケージで供給されます。

アプリケーション
  • 電力メーター
  • テレコミュニケーション
  • EMIに過敏な工業用制御システム
  • LAN(ローカル・エリア・ネットワーク)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$1.28

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADM3485EARZ
  • HTML
  • HTML
ADM3485EARZ-REEL
  • HTML
  • HTML
ADM3485EARZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 17, 2015

- 14_0129

RS-232 and RS-485/RS-422 Transceiver products alternate Fabrication foundry at ADI, Limerick, Ireland

ADM3485EARZ

製造中

ADM3485EARZ-REEL

製造中

ADM3485EARZ-REEL7

製造中

12 17, 2010

- 10_0256

Die Revision of ADM3485E

ADM3485EARZ

製造中

ADM3485EARZ-REEL

製造中

ADM3485EARZ-REEL7

製造中

2 3, 2010

- 09_0256

Jiangsu Changjiang Electronics Technology Co. Ltd. (JCET), China as additional assembly and test sub-contractor for Narrow Body SOIC.

ADM3485EARZ

製造中

ADM3485EARZ-REEL

製造中

ADM3485EARZ-REEL7

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 17, 2015

- 14_0129

arrow down

RS-232 and RS-485/RS-422 Transceiver products alternate Fabrication foundry at ADI, Limerick, Ireland

ADM3485EARZ

製造中

ADM3485EARZ-REEL

製造中

ADM3485EARZ-REEL7

製造中

12 17, 2010

- 10_0256

arrow down

Die Revision of ADM3485E

ADM3485EARZ

製造中

ADM3485EARZ-REEL

製造中

ADM3485EARZ-REEL7

製造中

2 3, 2010

- 09_0256

arrow down

Jiangsu Changjiang Electronics Technology Co. Ltd. (JCET), China as additional assembly and test sub-contractor for Narrow Body SOIC.

ADM3485EARZ

製造中

ADM3485EARZ-REEL

製造中

ADM3485EARZ-REEL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-RS485HDEBZ

標準のRS-485半二重評価用ボード、EVAL-RS485HDEBZ

zoom

EVAL-RS485HDEBZ

標準のRS-485半二重評価用ボード、EVAL-RS485HDEBZ

標準のRS-485半二重評価用ボード、EVAL-RS485HDEBZ

製品の詳細

EVAL-RS485HDEBZは、半二重RS-485標準8ピンSOICフットプリントのトランシーバーを素早く簡単に評価できます。評価用ボードでは、スクリュー端子ブロックにより、ドライバ入力(DI)、レシーバー出力(RO)、ドライバ・イネーブル(DE)、レシーバの出力(RO)のデジタルI/Oに接続できます。バス信号AおよびB(半二重バス)をバスのスクリュー端子ブロックに接続できます。1つまたは2つの終端抵抗をジャンパ設定を使用してAおよびBに接続して、半二重RS-485ドライバおよびレシーバーを評価します。バスのプルアップとプルダウン(バイアス抵抗)にはフットプリントが提供されます。

ボードでの評価用のデバイスは別売りです。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 1

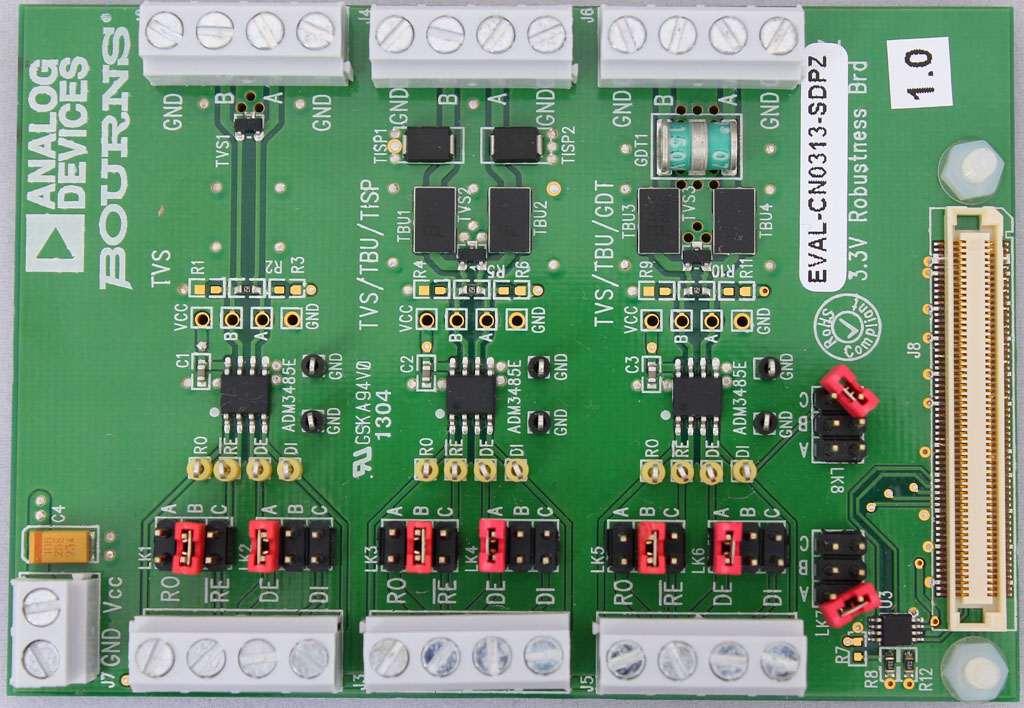

EMC準拠RS-485トランシーバの保護回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0313

EMC準拠RS-485トランシーバの保護回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0313

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
EMC準拠RS-485トランシーバの保護回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • EMC 準拠 RS-485 トランシーバ・インターフェース
  • ESD、 EFT、サージ耐性試験評価済み
詳細なリファレンス・デザインを表示 external link
