ADM3065E

3.0V~5.5V、±12kV IEC ESD保護、半二重50Mbps RS-485トランシーバー

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$1.55
特長
  • 全電源電圧範囲でTIA/EIA RS-485に準拠
  • VCCの動作電圧範囲:3.0V~5.5V
  • 1.62V~5.5VのVIOロジック電源オプションを利用可能
  • バス・ピンのESD保護
    • IEC 61000-4-2 ±12kVの接触放電
    • IEC 61000-4-2 ≥ ±12kVの空中放電
    • HBM:≥ ±30kV
  • ホット・スワップに完全に対応(グリッチのないパワーアップ/パワーダウン)
  • 高速データ・レート:50Mbps(ADM3065E/ADM3066E/ADM3067E/ADM3068E)
  • 長距離ケーブルでは、500kbpsの低速データ・レート(ADM3061E/ADM3062E/ADM3063E)
  • フル・レシーバーの短絡、オープン・サーキット、バス・アイドルに対するフェイルセーフ
  • 最大125°Cの広い温度範囲
  • ≥4.5VのVCCでPROFIBUS準拠
  • 半二重および完全二重モデルも販売
  • バスに最大128トランシーバーの接続が可能
  • 省スペースのパッケージ・オプション
    • 10ピン、3mm × 3mm LFCSP
    • 8ピンおよび10ピン、3mm × 3mm MSOP
    • 8ピンおよび14ピン、ナロー・ボディSOIC
防衛および航空宇宙アプリケーションに対応します(AQEC規格)
  • ダウンロード:ADM3065E-EP/ADM3066E-EP/ADM3067E-EP Data Sheet(PDF)
  • 拡張工業用温度範囲:−55°C~+125°C
  • 品質管理された製品ベースライン
  • 1 アセンブリ/テスト・サイト
  • 1 製造サイト
  • 製品の変更通知
  • 要求に応じて入手可能な品質評価データ
  • V62/19613
製品概要
show more Icon

ADM3061E/ADM3062E/ADM3063E/ADM3065E/ADM3066E/ADM3067E/ADM3068Eは、3.0V~5.5VのIEC静電気放電(ESD)保護RS-485トランシーバーです。デバイスはトランシーバー・バス・ピンで±12kVの接触放電にラッチアップなしまたは損傷なしで耐えることができます。ADM3062E/ADM3066E/ADM3068EはVIOロジック電源ピンを備えており、最低1.62Vでデジタル・インターフェースを柔軟に動作させることができます。

ADM3065E/ADM3066E/ADM3067E/ADM3068Eは、マルチポイント・バス転送ラインで高速50Mbpsの双方向データ通信に適しています。ADM3061E/ADM3062E/ADM3063E/ADM3065E/ADM3066E/ADM3067E/ADM3068Eは、1つのバスで最大128個のトランシーバーを接続できる1/4ユニット負荷入力インピーダンスを備えています。ADM3061E/ADM3062E/ADM3063Eモデルの機能は、ADM3065E/ADM3066E/ADM3067E/ADM3068Eモデルとまったく同じで、長距離ケーブルでは、運用に適した500kbpsの低速データ・レートで動作します。

ADM3061E/ADM3062E/ADM3065E/ADM3066Eは半二重RS-485トランシーバーです。PROFIBUS®規格に完全に準拠し、VCC ≥ 4.5Vでバス差動電圧が2.1Vに上昇します。ADM3063E/ADM3067E/ADM3068Eは全二重RS-485トランシーバー・オプションです。

RS-485トランシーバーは、10ピン3mm × 3mmリード・フレーム・チップ・スケール・パッケージ(LFCSP)、8ピンまたは10ピン、3mm × 3mmミニ・スモール・アウトライン・パッケージ(MSOP)、および8ピンまたは14ピン、ナロー・ボディ標準スモール・アウトライン・パッケージ(SOIC_N)などの多数の省スペース・パッケージに収められています。−40°C~+125°Cおよび−40°C~+85°Cの2つの動作温度範囲のモデルを用意しています。

バスの競合と出力の短絡によって発生する過度な消費電力は、サーマル・シャットダウン回路で防止されます。故障中に内部ドライバ回路で大幅な温度の上昇が検出されると、この機能によってドライバ出力が強制的に高インピーダンス状態に移行します。

ADM3061E/ADM3062E/ADM3063E/ADM3065E/ADM3066E/ADM3067E/ADM3068Eは、すべてのドライバが無効になった状態でレシーバー入力が短絡、オープン、または終端された転送ラインに接続されている場合に、ロジック・ハイのレシーバー出力を確保します。

表2に、温度、電源、パッケージ・オプションとADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068Eのデータ・レート容量の概要を示します。モデル番号については、オーダー・ガイドのセクションを参照してください。

アプリケーション

  • 工業用フィールドバス
  • プロセス制御
  • ビルディング・オートメーション
  • PROFIBUSネットワーク
  • モータ・コントロール・サーボ・ドライブおよびエンコーダ


質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$1.55

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADM3065EARMZ
  • HTML
  • HTML
ADM3065EARMZ-R7
  • HTML
  • HTML
ADM3065EARZ
  • HTML
  • HTML
ADM3065EARZ-R7
  • HTML
  • HTML
ADM3065EBRMZ
  • HTML
  • HTML
ADM3065EBRMZ-R7
  • HTML
  • HTML
ADM3065EBRZ
  • HTML
  • HTML
ADM3065EBRZ-R7
  • HTML
  • HTML
ADM3065ETRMZ-EP
  • HTML
  • HTML
ADM3065ETRMZ-EP-R7
  • HTML
  • HTML
ADM3065ETRZ-EP
  • HTML
  • HTML
ADM3065ETRZ-EP-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

EVAL-RS485HDEBZ

標準のRS-485半二重評価用ボード、EVAL-RS485HDEBZ

zoom

EVAL-RS485HDEBZ

標準のRS-485半二重評価用ボード、EVAL-RS485HDEBZ

標準のRS-485半二重評価用ボード、EVAL-RS485HDEBZ

製品の詳細

EVAL-RS485HDEBZは、半二重RS-485標準8ピンSOICフットプリントのトランシーバーを素早く簡単に評価できます。評価用ボードでは、スクリュー端子ブロックにより、ドライバ入力(DI)、レシーバー出力(RO)、ドライバ・イネーブル(DE)、レシーバの出力(RO)のデジタルI/Oに接続できます。バス信号AおよびB(半二重バス)をバスのスクリュー端子ブロックに接続できます。1つまたは2つの終端抵抗をジャンパ設定を使用してAおよびBに接続して、半二重RS-485ドライバおよびレシーバーを評価します。バスのプルアップとプルダウン(バイアス抵抗)にはフットプリントが提供されます。

ボードでの評価用のデバイスは別売りです。

reference details image

EVAL-ADM3065E

ADM3065E Evaluation Board

zoom

EVAL-ADM3065E

ADM3065E Evaluation Board

ADM3065E Evaluation Board

機能と利点

  • Easy evaluation of ADM3065E 50 Mbps RS-485 transceiver
  • Board layouts for standard half duplex RS-485 footprints
    • 8-lead, SOIC, ADM3065EBRZ (EVAL-ADM3065EEBZ)
    • 8-lead, MSOP, ADM3065EBRMZ (EVAL-ADM3065EEB1Z)
  • Power/ground connections through screw terminal block
    • 3.0 V to 5.5 V operating voltage range on VCC
  • IEC ESD protection on the RS-485 A and B bus pins
    • ±12 kV contact discharge and ±12 kV air gap discharge
  • Screw terminal blocks for logic input/output and RS-485 signals
  • Jumper-selectable enable/disable for RE and DE
  • Test points for measuring all signals
  • Resistors and footprints for termination and biasing networks

製品の詳細

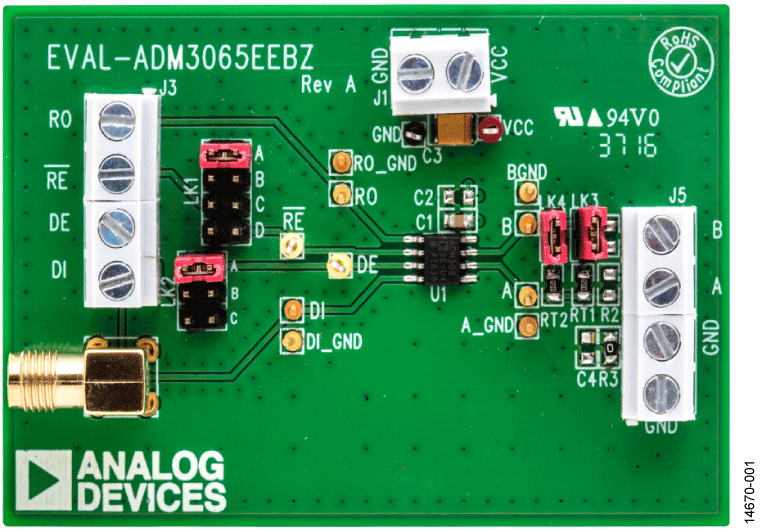

The EVAL-ADM3065EEBZ and EVAL-ADM3065EEB1Z allow quick and easy evaluation of the ADM3065E 50 Mbps RS-485 transceiver with standard SOIC and MSOP footprints respectively. The evaluation boards allow the input and output functions to be exercised without external components. Screw terminal blocks provide convenient connections for power and ground, digital input and output, and RS-485 signals. The evaluation boards can be powered by a standard configurable bench power supply within a 3 V to 5 V range.
