製品概要

機能と利点

  • 5.7kV実効値の信号絶縁型RS-485トランシーバー
  • DIN V VDE 0884-11に対する1500V peak DC動作電圧
  • 低EMI放射：EN 55032クラスBに適合、2層PCBのマージン
  • RS-485 A、B、Y、およびZバス・ピンでのESD保護
    • ≥±12kV IEC 61000-4-2の接触放電
    • ≥±15kV IEC 61000-4-2の気中放電
  • EMIコントロールでは、500kbpsの低速データ・レート
  • 柔軟な電源入力
    • 1.7V～5.5Vの1次電源VDD1
    • 3.0V～5.5Vの絶縁電源VDD2
  • 5V VDD2でProfibus®に準拠
  • −40°C～125°Cの広い動作温度範囲
  • 高いコモンモード過渡耐圧：>250kV/μs
  • レシーバー入力の短絡、オープン・サーキット、フローティング状態に対するフェイルセーフ機能
  • 192個のバス・ノードに対応（レシーバーの入力インピーダンスは72kΩ）
  • ホット・スワップのサポート（グリッチ・フリーのパワーアップ／パワーダウン）
  • 安全と規制に関する認定（申請中）
    • CSA Component Acceptance Notice 5A、DIN V VDE 0884-11、UL 1577、CQC11-471543-2012、IEC 61010-1
  • 標準のピンアウト、沿面距離と隙間8.3mmの16ピン・ワイド・ボディSOIC_Wパッケージ

製品概要

500kbps、5.7kV実効値、信号絶縁型RS-485トランシーバーのADM2761E/ADM2763Eは、2層プリント基板（PCB）にマージンのある状態で、EN 55032クラスB規格のEMI放射試験に合格しています。これらのデバイスは、RS-485およびRS-422の通信規格に準拠しています。ADM2761E/ADM2763E絶縁バリアにより、IEC 61000-4-xシステム・レベルの電磁両立性（EMC）規格に対する信頼性の高いシステム・レベル耐性を実現しています。これらのデバイスは、デバイスの寿命全体にわたって1060V実効値および1500V DCの動作電圧に対する絶縁が必要となるアプリケーションに最適です。

デバイスは、RS-485のA、B、Y、Zピンで≥±12kVの接触放電電圧および≥±15kVの気中静電気放電（ESD）事象に対するIEC 61000-4-2保護があります。ADM2763Eはレシーバー・ケーブル反転ピンを搭載しており、完全なレシーバー・フェイルセーフ機能を維持しながら、AおよびBレシーバー・バス・ピンの逆ケーブル接続を素早く修正できます。

長距離ケーブルでの低速用に最適化され、最大データ・レートが500kbpsのデバイスです。作動出力電圧が高く、5VのVDD2電源で給電するとPROFIBUS®ノードに最適です。VDD1の1次電源とVDD2の絶縁型電源は共に幅広い電圧（それぞれ1.7V～5.5V、3.0V～5.5V）に対応しています。沿面距離と隙間8.3mmの業界標準16ピン、ワイド・ボディ、標準SOIC_Wパッケージで、半二重および完全二重デバイス・オプションが提供されています。

アプリケーション

  • ソーラ用インバータ
  • 電子テストおよび計測
  • 暖房、換気、空調（HVAC）ネットワーク
  • 工業用フィールド・バス
  • ビルディング・オートメーション

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

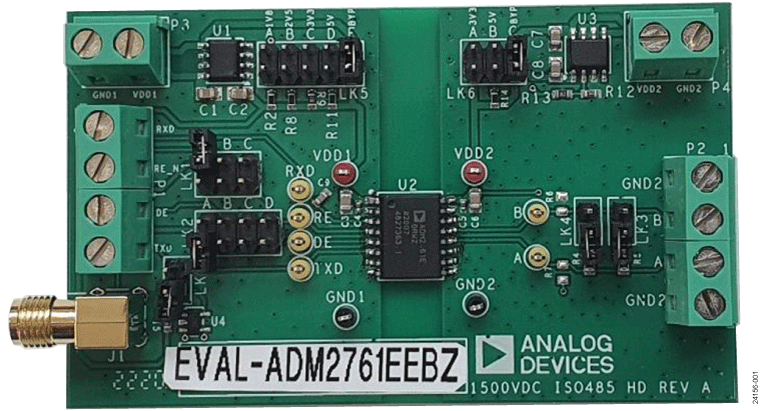

評価キット (1)
