ADM2682E

RS-485トランシーバ、信号/電源のアイソレータ内蔵(5kVrms)、16Mbps、±15kV ESD保護

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$8.83
特長
  • 5kVの絶縁RS-485/RS-422トランシーバ、半二重または全二重に構成可能
  • 絶縁型DC/DCコンバータ、isoPower®を内蔵
  • RS-485の入力/出力ピンは±15kVのESD保護
  • ANSI/TIA/EIA-485-A-98とISO 8482:1987(E)に準拠
  • データレート:16 Mbps
  • 5Vまたは3.3V動作
  • 1バスに最大256個のノードを接続可能
  • オープン/ショート回路、フェイルセーフ・レシーバ入力
  • 高いコモンモード過渡電圧耐性:25kV/μs以上

    詳細はデータシートをご参照ください。

製品概要
show more Icon

ADM2682E/ADM2687Eは、信号および電源の完全アイソレーションを内蔵したデータ・トランシーバで±15kVのESD保護を備えおり、マルチポイント伝送ラインを使う高速通信に最適なデバイスです。ADM2682E/ADM2687Eは5kVrmsの絶縁されたDC-DCコンバータを内蔵していますので、外部にDC-DCの絶縁ブロックを必要としません。

これらの製品は、平衡伝送線向けにデザインされ、ANSI/TIA/EIA-485-A-98とISO 8482:1987(E)に準拠しています。

このデバイスはアナログ・デバイセズのiCoupler®技術を採用しており、3チャンネル・アイソレータ、スリー・ステート差動ライン・ドライバ、差動入力レシーバおよびアナログ・デバンセズのisoPower® DC-DCコンバータ、をシングル・パッケージに組込んだものです。これらのデバイスは、5Vあるいは3.3Vの単電源で電圧供給され、完全に信号と電源のアイソレーションが内蔵されたRS-485ソリューションを実現します。

ADM2682E/ADM2687Eドライバはアクティブ・ハイのイネーブルを持っています。また、不必要(ディスエーブル状態)の際にはレシーバ出力を高インピーダンス状態にするアクティブ・ローのレシーバ・イネーブルも用意されています。

このデバイスは、電流制限機能とサーマル・シャットダウン機能も持っているため、出力の短絡とバスの競合時に消費電力が大きくならないように保護されています。このデバイスは工業温度範囲にわたって完全仕様化されており、高集積化16ピン、8mm以上のクリープページと間隔を備えたワイド・ボディSOICパッケージを採用しています。

ADM2682E/ADM2687EはisoPower技術を内蔵しており、トランスを介して電力を転送するために、高周波スイッチング素子を使っています。プリント回路ボード(PCB)のレイアウトでは、ノイズ放出規格を満たすように特別な注意が必要です。ボード・レイアウトの詳細については、アプリケーション・ノートAN-0971isoPowerデバイスでのEMI放射制御についての推奨事項」(和文Rev.B/最新版は英文をご覧ください)を参照してください。

アプリケーション

  • 絶縁型RS-485/RS-422インターフェース
  • 工業用フィールド・ネットワーク
  • マルチポイント・データ伝送システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$8.83

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADM2682EBRIZ
  • HTML
  • HTML
ADM2682EBRIZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 13, 2024

- 23_0069

Qualification Notification of Alternate Wafer Fab Site at ADI Limerick for Select Isolator Products

1 20, 2017

- 16_0290

ADM2682/ADM2687 Polyimide Change

ADM2682EBRIZ

製造中

ADM2682EBRIZ-RL7

製造中

9 22, 2015

- 15_0135

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

8 15, 2013

- 12_0157

ADM2481, ADM2582E, ADM2587E, ADM2682E, ADM2687E, ADM3052, ADM3053, ADM3054 Minor Poly Mask Change

ADM2682EBRIZ

製造中

ADM2682EBRIZ-RL7

製造中

2 27, 2012

- 11_0066

Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 13, 2024

- 23_0069

arrow down

Qualification Notification of Alternate Wafer Fab Site at ADI Limerick for Select Isolator Products

1 20, 2017

- 16_0290

arrow down

ADM2682/ADM2687 Polyimide Change

ADM2682EBRIZ

製造中

ADM2682EBRIZ-RL7

製造中

9 22, 2015

- 15_0135

arrow down

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

8 15, 2013

- 12_0157

arrow down

ADM2481, ADM2582E, ADM2587E, ADM2682E, ADM2687E, ADM3052, ADM3053, ADM3054 Minor Poly Mask Change

ADM2682EBRIZ

製造中

ADM2682EBRIZ-RL7

製造中

2 27, 2012

- 11_0066

arrow down

Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

EVAL-ADM2682E

ADM2682E Evaluation Board

zoom

EVAL-ADM2682E

ADM2682E Evaluation Board

ADM2682E Evaluation Board

製品の詳細

The ADM2682E/ADM2687E evaluation board can be used for easy evaluation of the ADM2682E and ADM2687E power and signal isolated RS-485 transceivers. The ADM2682E/ADM2687E evaluation board is designed to reduce emissions generated by the high frequency switching elements used by the isoPower® technology to transfer power through its transformer. The layout of the evaluation board was generated using the guidelines provided in the AN-0971 Application Note, Recommendations for Control of Radiated Emissions with isoPower Devices.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 1

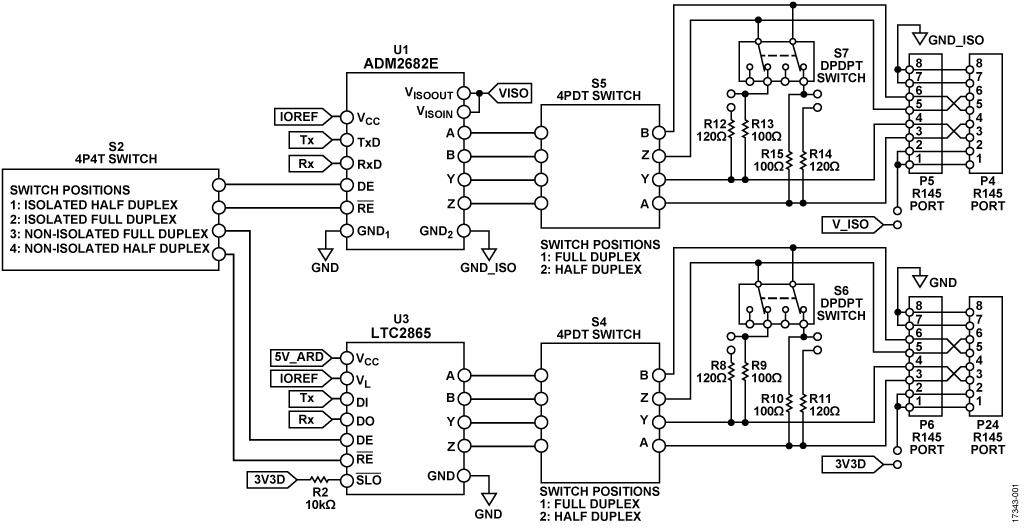

Isolated and Nonisolated RS-485 Transceiver Simplified Schematic

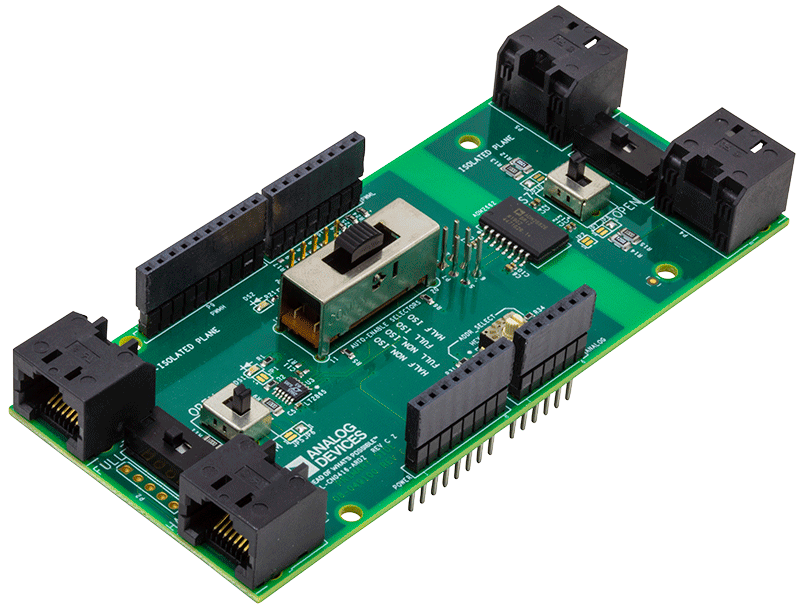

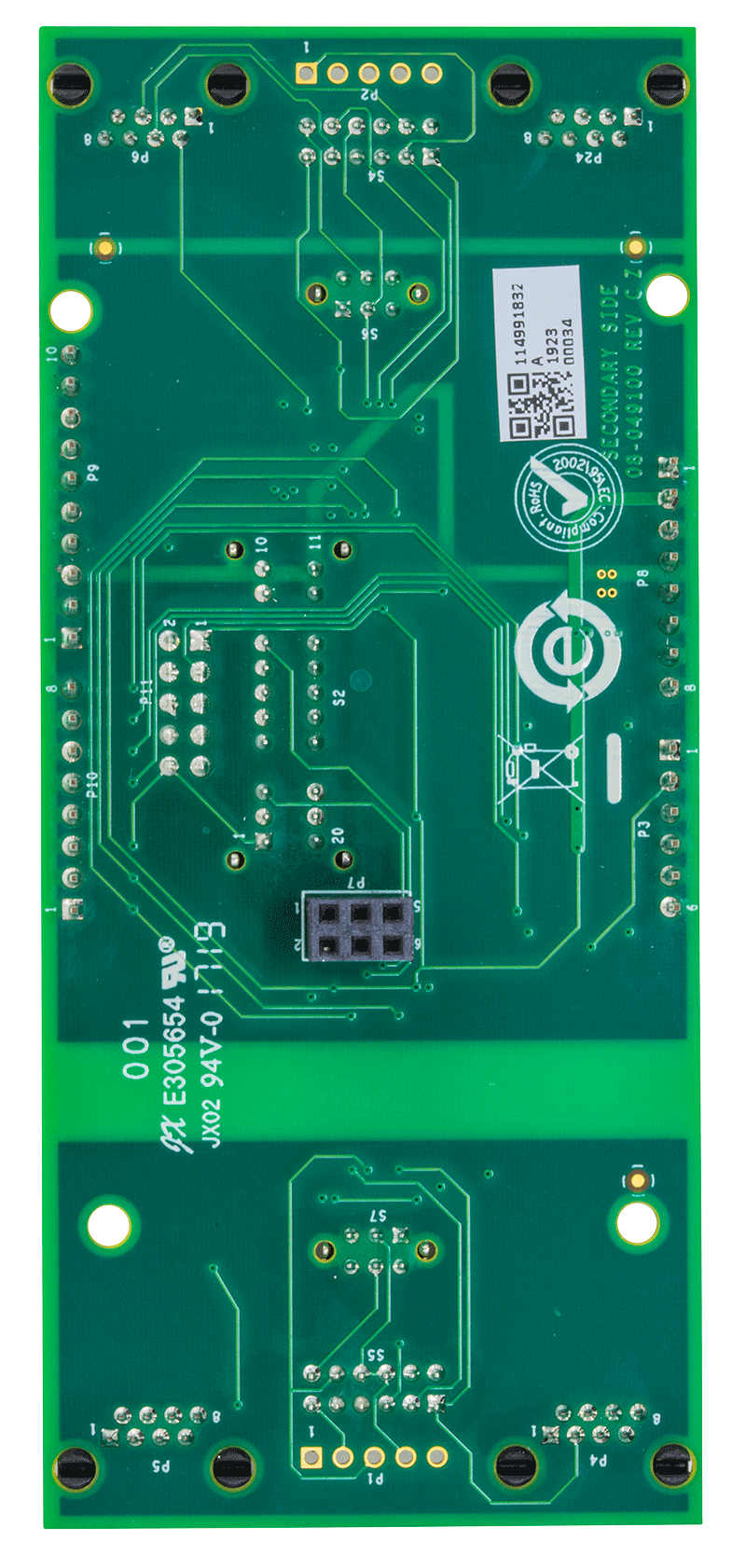

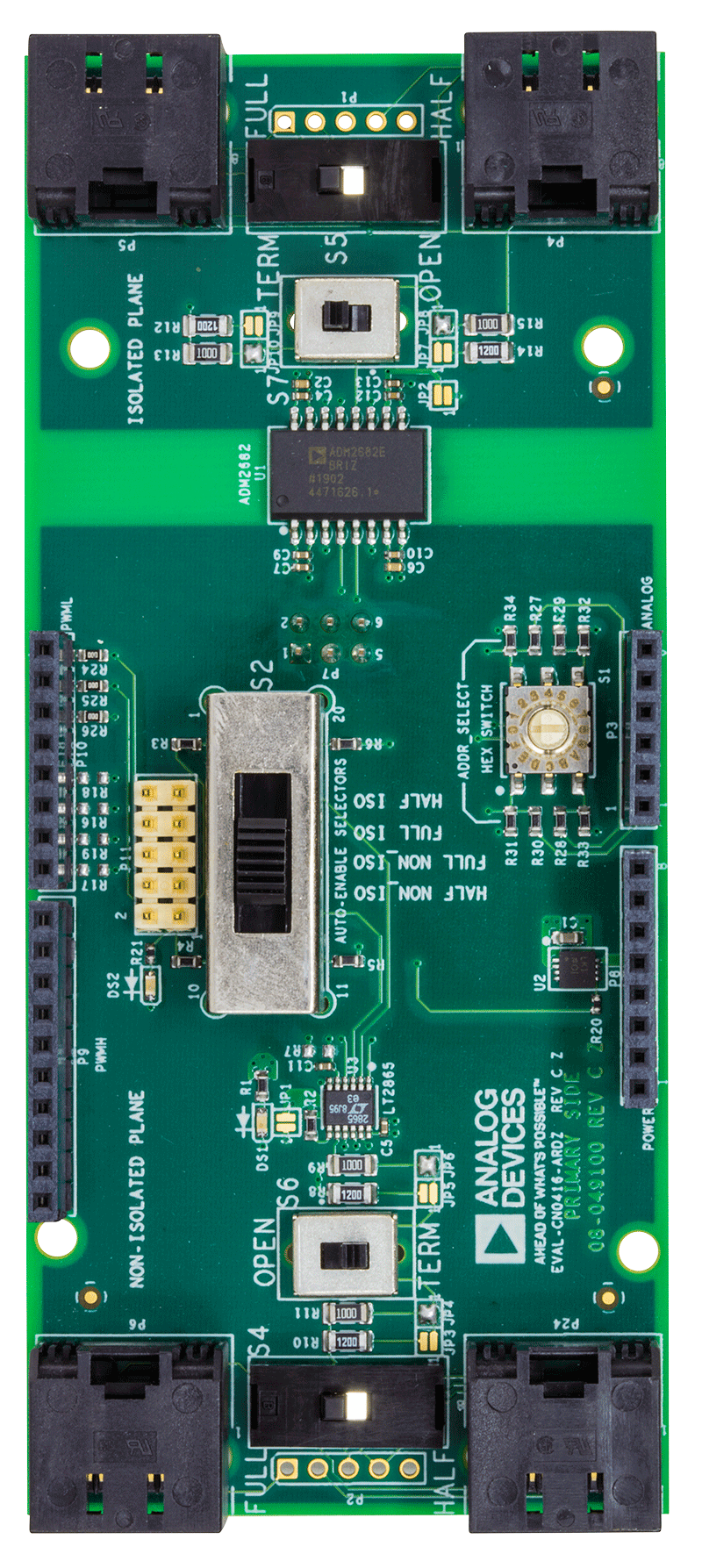

Robust, Configurable, Isolated and Nonisolated RS-485 Transceiver

zoomopens a dialog

CN0416

Robust, Configurable, Isolated and Nonisolated RS-485 Transceiver

CN0416

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Robust, Configurable, Isolated and Nonisolated RS-485 Transceiver

機能と利点

  • Full and Half Duplex Selection
  • Isolated and non-Isolated RS-485
  • Up to 16 MBPS transmission
  • Multinode connection using onboard rotary encoder
詳細なリファレンス・デザインを表示 external link
