ADM2485

RS-485トランシーバ、高速（16Mbps）、2.5kV信号絶縁、半二重、トランス・ドライバ内蔵

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.A)

pdf

8 15, 2008 ellipse 日本語

ADM2485: トランス・ドライバ内蔵の高速絶縁型RS-485トランシーバ (Rev.A)

データシートご利用上の注意
PDFファイルを開く external-link 1097 kB
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$4.94
特長
  • 半二重の絶縁型 RS-485 トランシーバ
  • 外部トランス用の発振器ドライバを内蔵
  • PROFIBUS® に準拠
  • ANSI/TIA/EIA RS-485-A-98 と ISO 8482:1987 (E) に準拠
  • データ・レート: 16 Mbps
  • 5 V 動作または 3.3 V 動作（VDD1）
  • 高いコモンモード・トランジエント耐性: 25 kV/μs以上
  • ワイド・ボディ、16 ピン SOIC パッケージ
  • バス上のノード数: 50
  • 絶縁された DE OUT ステータス出力
  • サーマル・シャットダウン保護機能
  • 安全及び規制認可
    • UL 規格認定: UL1577: 2500 V rms／1 分間
    • VDE 認定:
      • DIN V VDE V0884-10（VDE V 0884-10):2006-12
      • 強化絶縁、VIORM = 560 V ピーク
  • 動作温度範囲: –40°C ～ +85°C
  • 幅広の 16 ピン SOIC パッケージ
製品概要
show more Icon

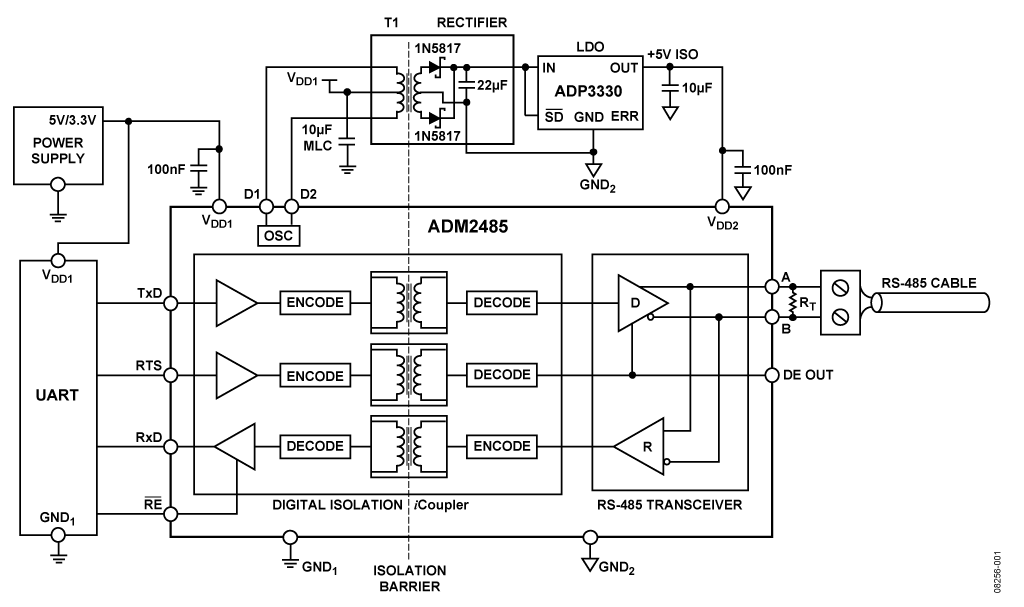

ADM2485差動バス・トランシーバは、マルチポイント・バスの伝送ラインを使用する双方向データ通信向けにデザインされた特殊小型トランス絶縁を内蔵したICです。平衡伝送ライン向けにデザインされた本製品は、ANSI/TIA/EIA RS-485-A-98およびISO 8482:1987(E)に準拠しています。

ADM2485はアナログ・デバイセズの iCoupler®技術を採用し、3チャンネル・アイソレータ、スリーステート差動ライン・ドライバ、差動入力レシーバをシングル・パッケージに組み込んでいます。内蔵の発振器は外部トランスを駆動するための1対の矩形波を出力し、外部トランスに絶縁電源を供給します。デバイスのロジック側は5Vまたは3.3V電源で動作しますが、バス側は絶縁された5V電源で動作します。

ADM2485ドライバは、アクティブ・ハイのイネーブル・ピンを持っています。ドライバの差動出力とレシーバの差動入力は内部で接続され、差動入出力ポートを構成しています（半二重）。この入出力ポートは、ドライバがディスエーブルされたとき、またはVDD1またはVDD2＝0Vのとき、バスの負荷を最小にします。また、受信出力を高インピーダンス状態にするアクティブ・ハイのレシーバ・ディスエーブル機能も用意されています。

ADM2485には電流制限機能とサーマル・シャットダウン機能があり、出力の短絡やバス競合時の過度な電力消費からデバイスを保護します。工業用温度範囲で完全仕様規定され、16ピンのワイド幅SOICパッケージを採用しています。

アプリケーション

  • 絶縁型RS-485/RS-422インターフェース
  • PROFIBUSネットワーク
  • 工業用フィールド・ネットワーク
  • マルチポイント・データ転送システム
