特長
- Single positive supply (self biased) typical: 1.5 V and 35 mA
- RBIAS drain current adjustment pin
- Gain: 28.5 dB from 8 GHz to 10 GHz
- Noise figure: 1 dB from 8 GHz to 10 GHz
- Extended operating temperature range: −55°C to +125°C
- Internally matched and AC-coupled
- RoHS-compliant, 2 mm × 2 mm, 8-lead LFCSP
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
The ADL8143 is a low noise amplifier (LNA) that operates from 8 GHz to 14 GHz. The typical gain, noise figure, output power for 1 dB compression (OP1dB), and output third-order intercept (OIP3) are 28.5 dB, 1 dB, 7.5 dBm, and 19.5 dBm, respectively, from 8 GHz to 10 GHz. The nominal quiescent current (IDQ), which can be adjusted, is 35 mA from a 1.5 V supply voltage (VDD). The ADL8143 also features inputs and outputs that are AC-coupled and internally matched to 50 Ω.
The ADL8143 is housed in an RoHS-compliant, 2 mm × 2 mm, 8-lead lead frame chip scale package [LFCSP] and is specified for operation from −55°C to +125°C.
APPLICATIONS
- Satellite communications
- Radar
- Telecommunications
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADL8143
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
すべて
-
English
データシート
1
ユーザ・ガイド
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADL8143ACPZN |
8-lead LFCSP 2 mm × 2 mm × 0.85
|
|
|
| ADL8143ACPZN-R7 |
8-lead LFCSP 2 mm × 2 mm × 0.85
|
|
- ADL8143ACPZN
- ピン／パッケージ図
-
8-lead LFCSP 2 mm × 2 mm × 0.85
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADL8143ACPZN-R7
- ピン／パッケージ図
-
8-lead LFCSP 2 mm × 2 mm × 0.85
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-ADL8143
Evaluating the ADL8143 GaAs, pHEMT, MMIC, Low Noise Amplifier, 8 GHz to 14 GHz
製品の詳細

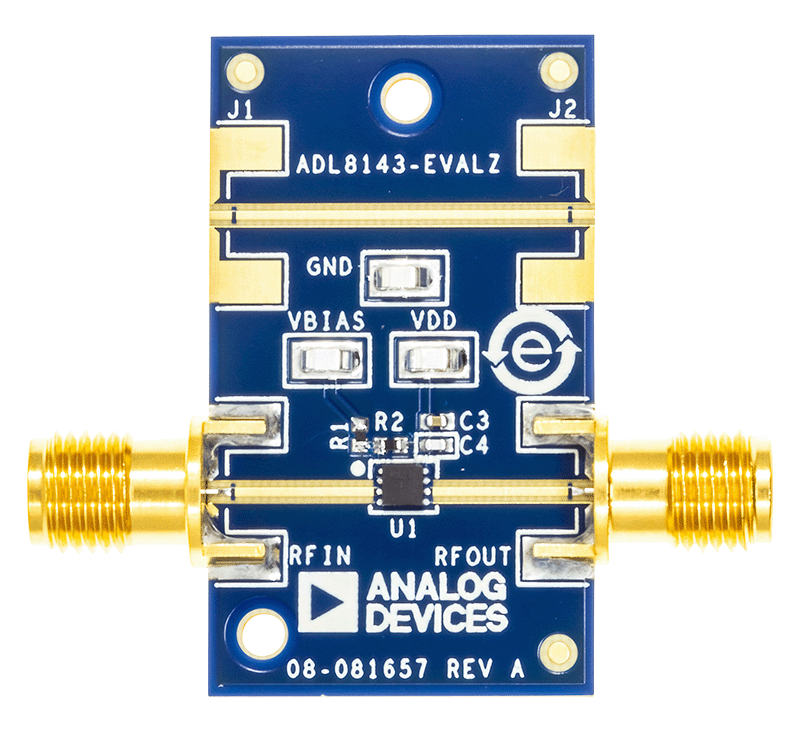

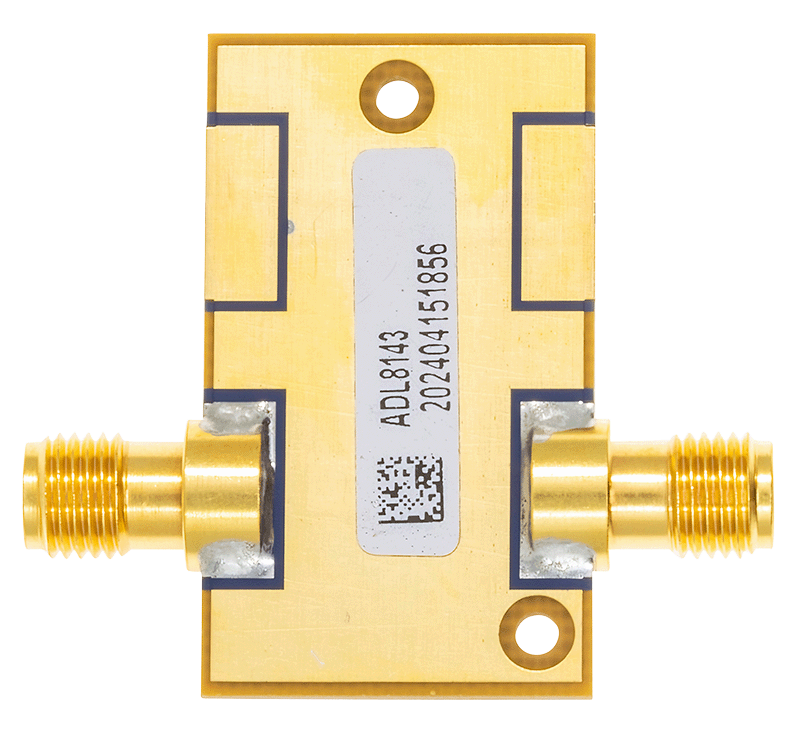

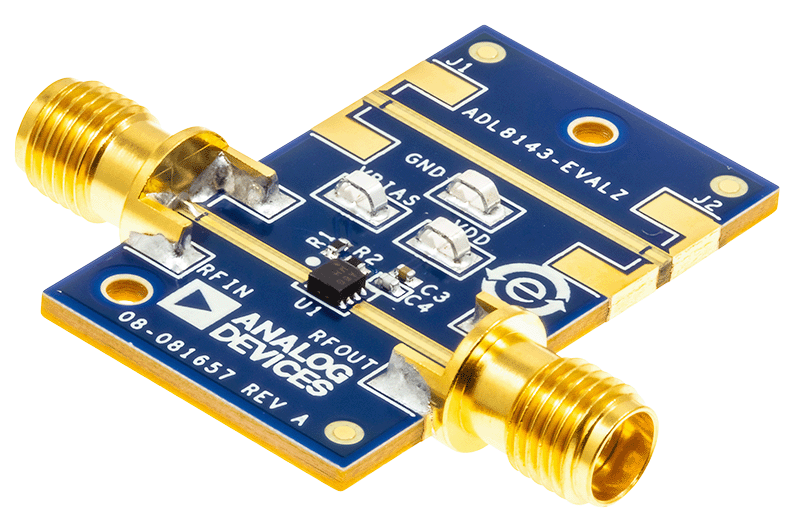

The ADL8143-EVALZ is a 4-layer printed circuit board (PCB) fabricated from 0.203 mm (8 mil) thick, Rogers 4003C and Isola 370HR, copper clad, forming a nominal thickness of 1.63 mm (64 mils). The RFIN and RFOUT ports on the ADL8143-EVALZ are populated with 2.92 mm, female coaxial connectors. The ADL8143-EVALZ is populated with components suitable for use over the entire −55°C to +125°C operating temperature range.
To calibrate board trace losses, a through calibration path is provided between the J1 and J2 connectors. J1 and J2 must be populated with RF connectors to use the through calibration path.
Access the ADL8143-EVALZ ground path and drain voltage through the surface-mount technology (SMT) test point connectors, GND and VDD. A supplementary test point for VBIAS is included for simple access on the RBIAS pin.
The RF traces on the ADL8143-EVALZ are 50 Ω, grounded, and coplanar waveguide. The package ground leads and the exposed pad connect directly to the ground plane. Multiple vias connect the top and bottom ground planes with particular focus on the area directly beneath the ground paddle to provide adequate electrical conduction and thermal conduction to the heat sink.
The power supply decoupling capacitors on the ADL8143-EVALZ represent the configuration used to characterize and qualify the device.
For full details on the ADL8143, see the ADL8143 data sheet, which must be consulted in conjunction with this user guide when using the ADL8143-EVALZ.
