特長
- 単一正電源（自己バイアス）
- バイアスを抵抗で設定可能
- 広帯域動作：30kHz～20GHz
- 広い動作温度範囲：−55°C～+125°C
- RoHS準拠、2mm × 2mm、8ピンLFCSP
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADL8120は、30kHz～20GHzで動作する超広帯域低ノイズ・アンプ（LNA）です。ゲインとノイズ指数の代表値は、それぞれ14dBと1.9dB（30kHz～14GHz）です。1dB圧縮の出力電力（OP1dB）、出力3次インターセプト（OIP3）、出力2次インターセプト（OIP2）は、30kHzから14GHzまで、それぞれ16dBm、29.5dBm、33dBmです。調整可能な公称静止電流（IDQ）は、3.3V電源電圧（VDD）から55mAです。内部的にマッチングされたDC結合RF入力ピンと出力ピンには、RFOUT上のバイアス インダクタとともに外部AC結合コンデンサが必要です。さらに、RF入力は、VBIASピンとRFINピンの間に接続された外部インダクタを通じてバイアスされます。
ADL8120は、擬似格子整合高電子移動度トランジスタ（pHEMT）プロセスで製造されます。この製品は、RoHS準拠の2mm × 2mm、8ピンLFCSPに収められており、動作温度範囲は−55°C～+125°Cです。
- 電気通信
- 計測器
- レーダー
- 電子戦
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADL8120ACPZN |
8-lead LFCSP 2 mm × 2 mm × 0.85
|
|
|
| ADL8120ACPZN-R7 |
8-lead LFCSP 2 mm × 2 mm × 0.85
|
|
- ADL8120ACPZN
- ピン／パッケージ図
-
8-lead LFCSP 2 mm × 2 mm × 0.85
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADL8120ACPZN-R7
- ピン／パッケージ図
-
8-lead LFCSP 2 mm × 2 mm × 0.85
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-ADL8120
ADL8120（30kHz～20GHz、超広帯域、低ノイズ・アンプ）の性能評価
製品の詳細

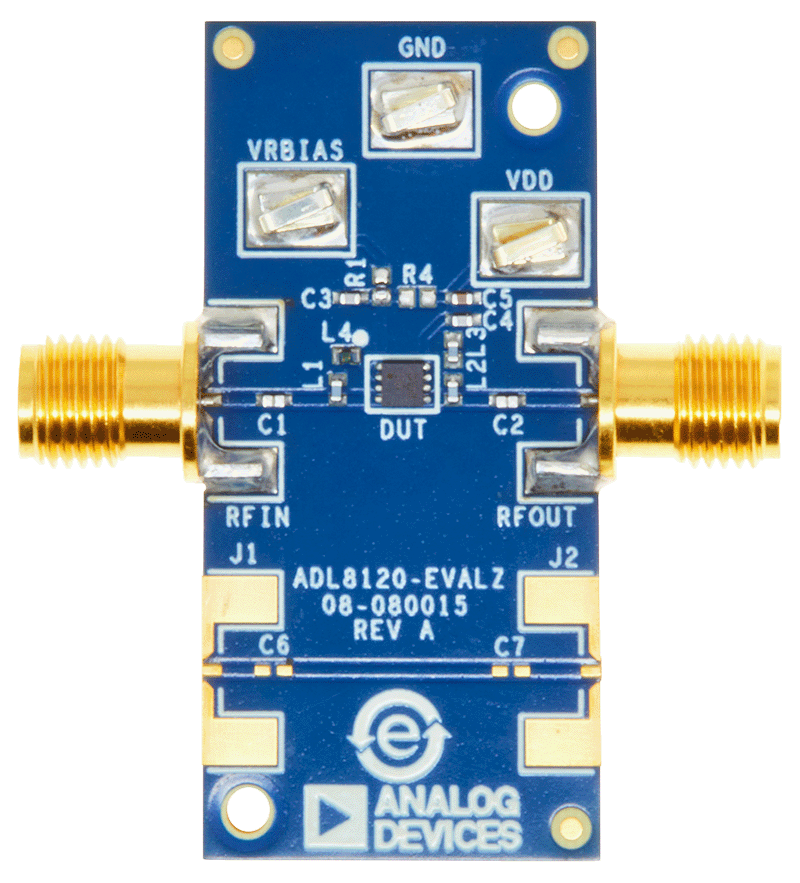

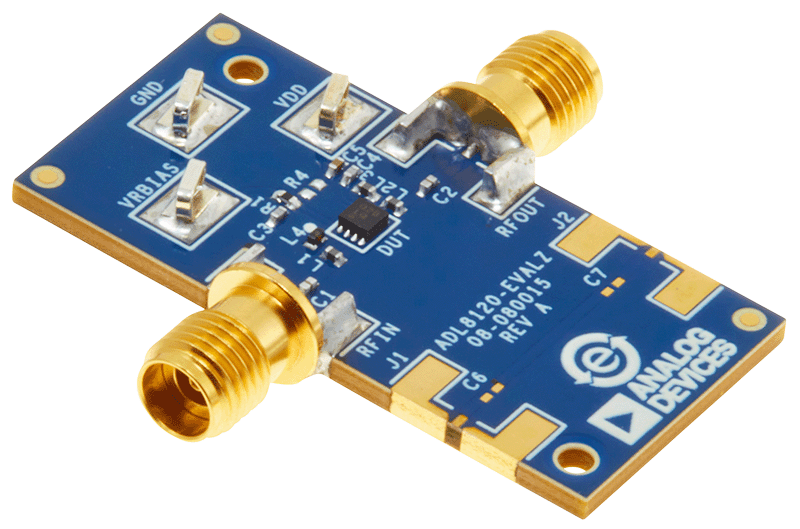

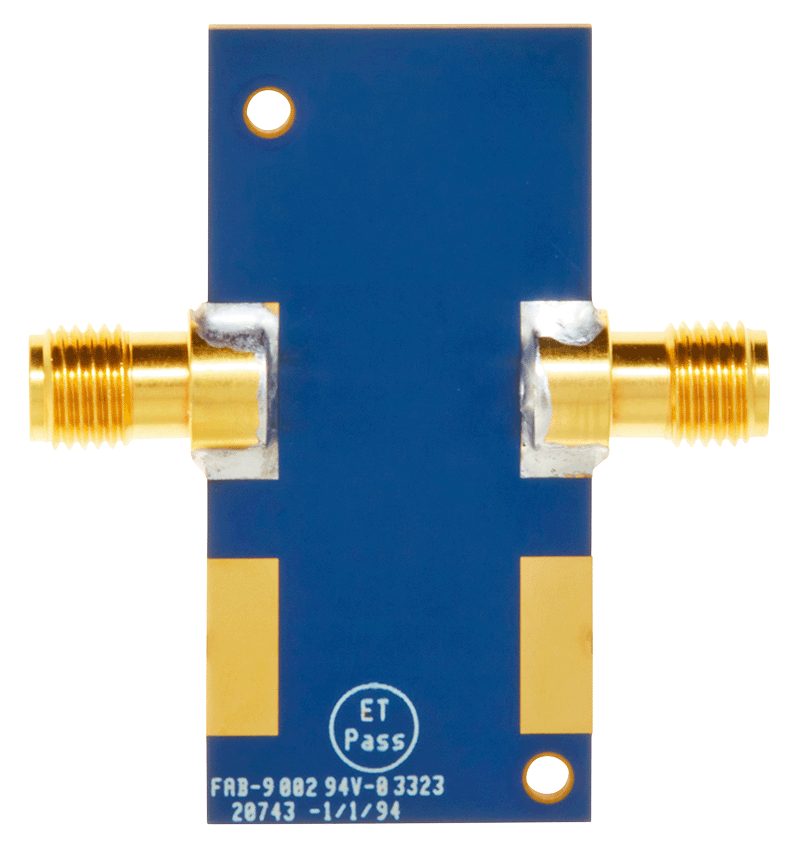

ADL8120ACPZN-EVALZおよびADL8120ACPZN-EVAL1Zは、厚さ0.254mm（10mil）のIsola 370HR銅被覆で製造され、公称厚さ1.58mm（62mil）の4層プリント回路基板（PCB）です。ADL8120ACPZN-EVALZは10MHz～20GHzの動作をサポートするように設計されており、ADL8120ACPZN-EVAL1Zは周波数動作を30kHzまで拡張するように設計されています。ADL8120ACPZN-EVAL1Zは引き続き最大20GHzで動作します。ADL8120ACPZNEVALZおよびADL8120ACPZN-EVAL1ZのRFINポートとRFOUTポートには、2.9mmメス同軸コネクタが装着されており、それぞれのRFパターンは50Ωの特性インピーダンスを示します。ADL8120ACPZN-EVALZおよびADL8120ACPZN-EVAL1Zには、−55°C～+125°Cの動作温度範囲全体での使用に適したコンポーネントが搭載されています。
ボード・トレース損失を校正するために、J1コネクタとJ2コネクタの間にスルー校正パスが提供されます。スルー・キャリブレーション・パスを使用するには、J1およびJ2にRFコネクタを差し込む必要があります。ADL8120ACPZN-EVALZとADL8120ACPZN-EVAL1Zの両方のスルー・キャリブレーション・パスのパフォーマンスについては、図11と表1を参照してください。
ADL8120ACPZN-EVALZおよびADL8120ACPZN-EVAL1Zのグラウンドとドレイン電圧には、表面実装技術（SMT）テスト・ポイント・コネクタ、GND、およびVDDを介してアクセスします。RBIASピンに簡単にアクセスできるように、VRBIASの補助テスト・ポイントが含まれています（テスト・ポイントの位置については、図12と図14を参照してください）。
ADL8120ACPZN-EVALZおよびADL8120ACPZN-EVAL1ZのRFパターンは、50Ωで接地されたコプレーナ導波路です。パッケージのグラウンド・ピンと露出パッドは、グラウンド・プレーンに直接接続します。適切な電気伝導および熱伝導を確保するため、グラウンド・パドル直下の領域に特に集中させる形で、上面と底面のグラウンド・プレーンを複数のビアで接続しています。
ADL8120ACPZNEVALZおよびADL8120ACPZN-EVAL1Zの電源デカップリング・コンデンサは、デバイスの特性評価に使用される構成を表しています。
ADL8120の詳細については、ADL8120のデータシートを参照してください。ADL8120ACPZN-EVALZおよびADL8120ACPZN-EVAL1Zを使用する際は、このユーザ・ガイドと併せてADL8120のデータシートも参照してください。
