EVAL-ADL8120

製品概要

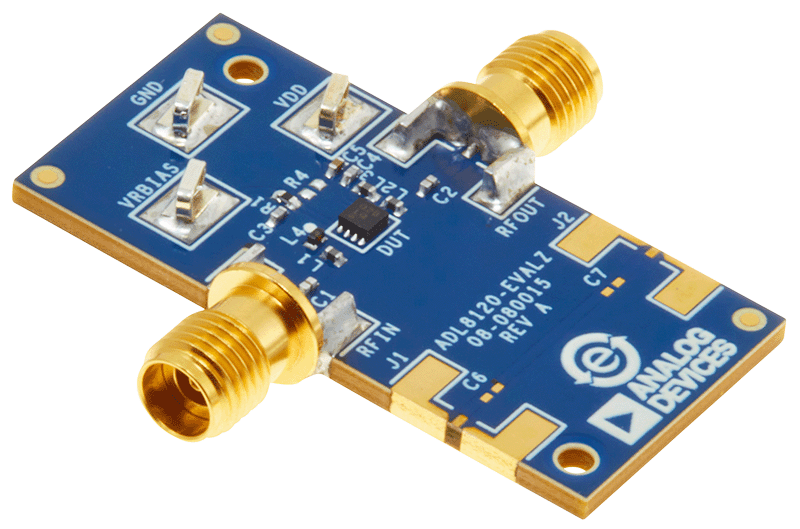

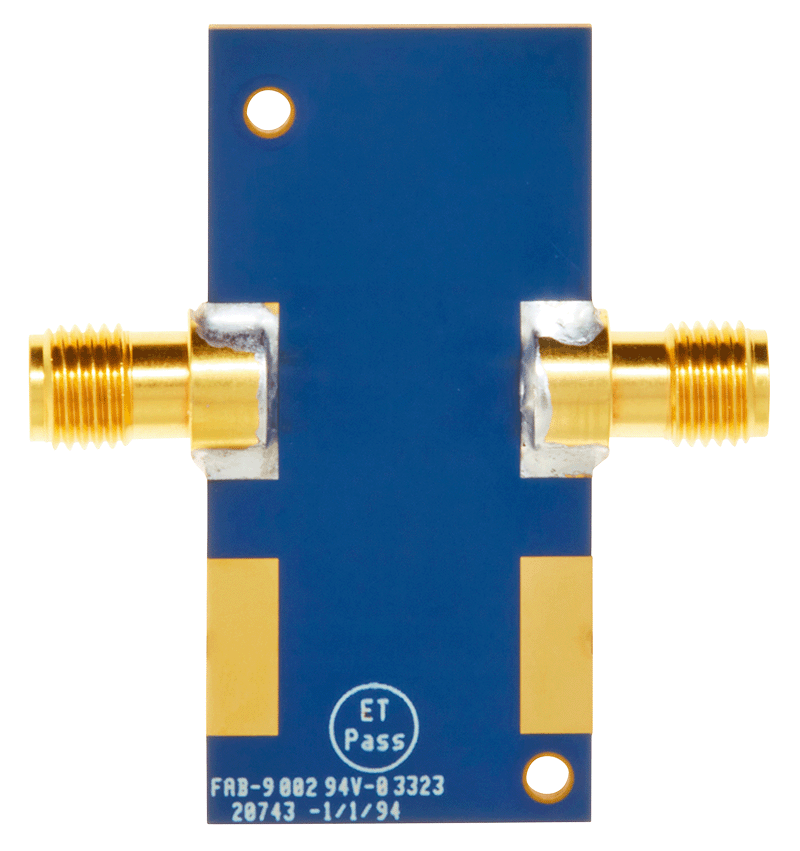

ADL8120ACPZN-EVALZおよびADL8120ACPZN-EVAL1Zは、厚さ0.254mm（10mil）のIsola 370HR銅被覆で製造され、公称厚さ1.58mm（62mil）の4層プリント回路基板（PCB）です。ADL8120ACPZN-EVALZは10MHz～20GHzの動作をサポートするように設計されており、ADL8120ACPZN-EVAL1Zは周波数動作を30kHzまで拡張するように設計されています。ADL8120ACPZN-EVAL1Zは引き続き最大20GHzで動作します。ADL8120ACPZNEVALZおよびADL8120ACPZN-EVAL1ZのRFINポートとRFOUTポートには、2.9mmメス同軸コネクタが装着されており、それぞれのRFパターンは50Ωの特性インピーダンスを示します。ADL8120ACPZN-EVALZおよびADL8120ACPZN-EVAL1Zには、−55°C～+125°Cの動作温度範囲全体での使用に適したコンポーネントが搭載されています。

ボード・トレース損失を校正するために、J1コネクタとJ2コネクタの間にスルー校正パスが提供されます。スルー・キャリブレーション・パスを使用するには、J1およびJ2にRFコネクタを差し込む必要があります。ADL8120ACPZN-EVALZとADL8120ACPZN-EVAL1Zの両方のスルー・キャリブレーション・パスのパフォーマンスについては、図11と表1を参照してください。

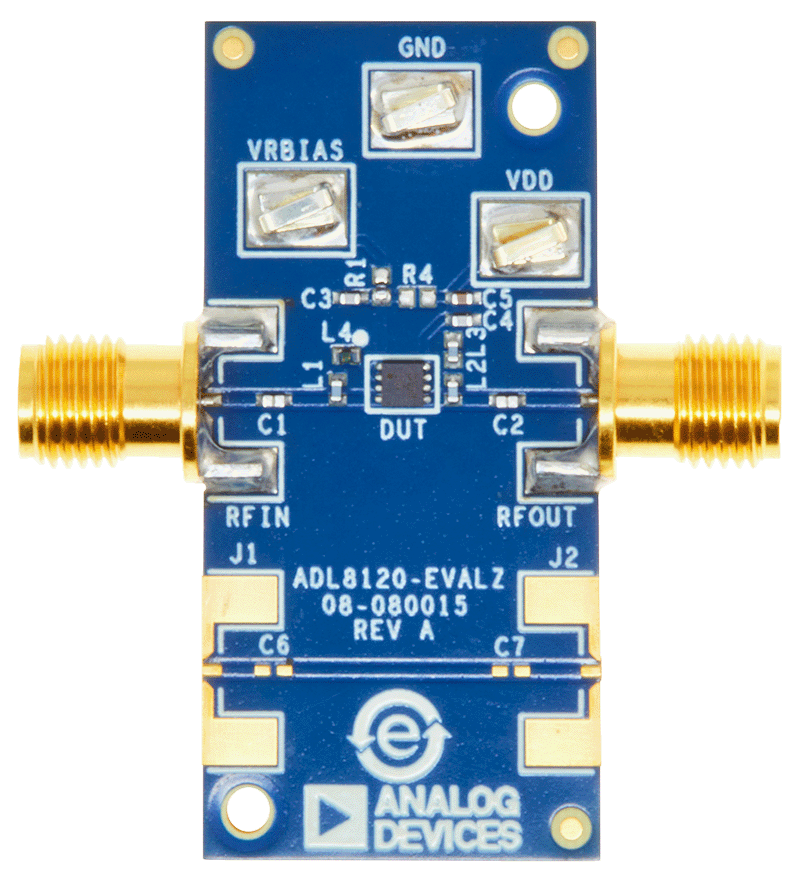

ADL8120ACPZN-EVALZおよびADL8120ACPZN-EVAL1Zのグラウンドとドレイン電圧には、表面実装技術（SMT）テスト・ポイント・コネクタ、GND、およびVDDを介してアクセスします。RBIASピンに簡単にアクセスできるように、VRBIASの補助テスト・ポイントが含まれています（テスト・ポイントの位置については、図12と図14を参照してください）。

ADL8120ACPZN-EVALZおよびADL8120ACPZN-EVAL1ZのRFパターンは、50Ωで接地されたコプレーナ導波路です。パッケージのグラウンド・ピンと露出パッドは、グラウンド・プレーンに直接接続します。適切な電気伝導および熱伝導を確保するため、グラウンド・パドル直下の領域に特に集中させる形で、上面と底面のグラウンド・プレーンを複数のビアで接続しています。

ADL8120ACPZNEVALZおよびADL8120ACPZN-EVAL1Zの電源デカップリング・コンデンサは、デバイスの特性評価に使用される構成を表しています。

ADL8120の詳細については、ADL8120のデータシートを参照してください。ADL8120ACPZN-EVALZおよびADL8120ACPZN-EVAL1Zを使用する際は、このユーザ・ガイドと併せてADL8120のデータシートも参照してください。
