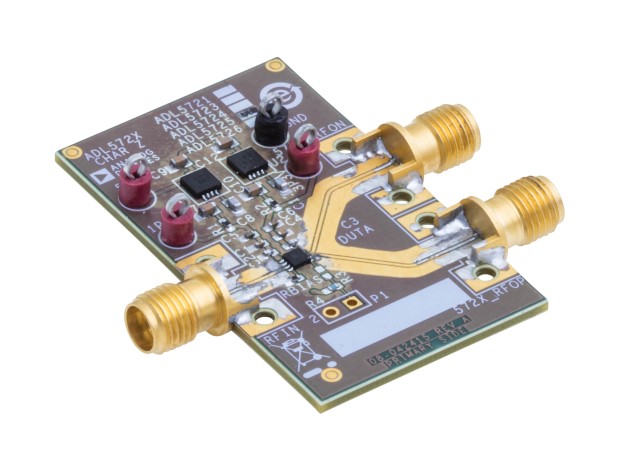

ADL5725

低ノイズ・アンプ、17.7 GHz ～ 19.7 GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示
Sパラメータ ADL5725 S-Parameter Download 32.48 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 1
1Ku当たりの価格
価格は未定
特長
  • 周波数範囲: 17.7 GHz ～ 19.7 GHz
  • ゲイン: >25.1 dB（typ）
  • 低ノイズ入力
    • ノイズ指数: 2.4 dB（typ）
  • 高リニアリティ入力
    • 入力 3 次インターセプト（IIP3）: >-1.5 dBm typ
    • 入力 1 dB 圧縮ポイント（P1dB）: -11.5 dBm typ ＠19.7 GHz
  • 50 Ω に整合したシングル・エンド入力
  • 100 Ω に整合した差動出力

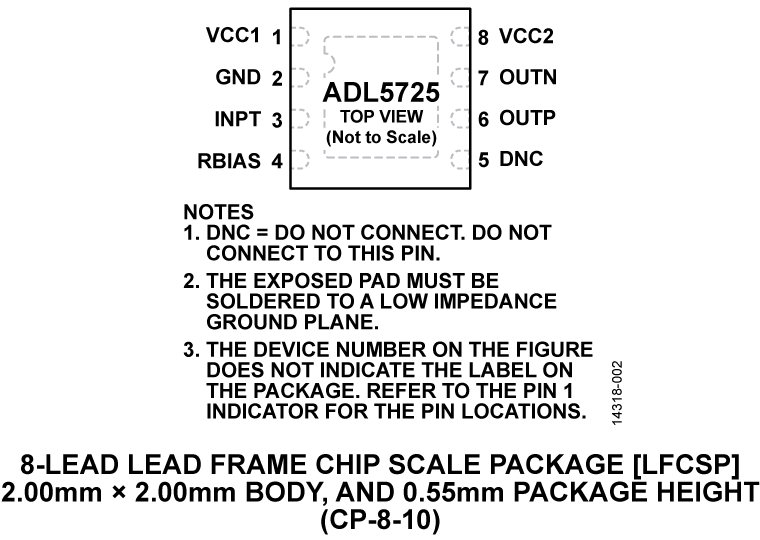

  • 2.00 mm × 2.00 mm、8 ピン LFCSP（マイクロ波用パッケージ）
製品概要
show more Icon

ADL5725 はマイクロ波無線リンク・レシーバ設計を目標とした狭帯域、高性能の低ノイズアンプです。モノリシック・シリコン・ゲルマニウム（SiGe）デザインは 17.7 GHz ～ 19.7 GHz 範囲のマイクロ波無線リンク帯域に最適化されています。独特な設計により入力はシングル・エンドの 50 Ω 入力インピーダンスで、出力は 100 Ω 平衡差動出力になっているので、アナログ・デバイセズの差動ダウン・コンバータや無線周波数（RF）サンプリング A/D コンバータ（ADC）を駆動するのに最適です。この低ノイズアンプ により過去には高価な 3-5（III-V）複合プロセス技術が必要とされたノイズ指数性能が得られます。

狭帯域 LNA の ADL5721と ADL5723 ～ ADL5726 ファミリーはそれぞれ小型、熱強化型、2.00 mm × 2 mm LFCSP パッケージに収納されています。ADL5721 と ADL5723 ～ ADL5726ファミリーは −40°C ～ +85°C の温度範囲で動作します。

アプリケーション

  • ポイント to ポイント・マイクロ波無線
  • 計測器
  • 衛星通信（SATCOM）
  • フェーズド・アレイ
Show More Arrow image
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示
