ADGM1144

新規設計に推奨

MEMSスイッチ、0Hz/DC〜18GHz、SP4T

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • DC～18GHz（代表値）の範囲で正常に動作
  • RF性能特性
    • 挿入損失：16GHzで−1.7dB（代表値）
    • アイソレーション：6GHzで−18.5dB（代表値）
    • IIP3：73dBm（代表値）
    • RF電力：33dBm（最大値）
  • オン抵抗：1.9Ω（代表値）
  • 通過可能DC電流：200mA
  • 作動寿命：2億サイクル（最小）
  • 切替え時間：200μs（代表値）
  • パラレルとSPIの各インターフェースを使用して簡単に制御を行うための3.3Vドライバを内蔵
  • 独立して制御可能なスイッチ
  • 省スペースに貢献する集積された受動部品
    • スイッチのフロート・ノードを排除
  • 5mm × 4mm × 1.0mm、24端子、ランド・グリッド・アレイ（LGA）パッケージ
  • 温度範囲：−40°C～+85°C
  • 電源電圧が印加されていない場合、スイッチのポジションは不定

ADGM1144は、アナログ・デバイセズのMEMS（microelectromechanical system：マイクロマシン）スイッチ技術を使用して製造された、広帯域、単極4投（SP4T）スイッチです。この技術により、フォーム・ファクタが小さく、RF帯域幅が広く、直線性が高く、挿入損失が少なく、最低0Hz/DCの周波数から動作するスイッチが実現されています。このスイッチは、RF装置と高精度装置の切替えが必要な、幅広いアプリケーションに理想的なソリューションになっています。

内蔵ドライバ・チップにより、静電気力で動作するスイッチのための高電圧が生成されます。スイッチは、パラレル・インターフェースとシリアル・ペリフェラル・インターフェース（SPI）により制御できます。また4つのスイッチは独立して制御できます。

このデバイスは、24ピン、5mm × 4mm × 1.0mmランド・グリッド・アレイ・パッケージ（LGA）を採用しています。

ADGM1144には、フロート・ノードの防止に必要な10MΩの抵抗が複数内蔵されています。内蔵されたこれらの10MΩ抵抗により、プリント基板面積を節約し、スイッチ上のノードがフロートにならないようにすることができます。ADGM1144の最適な動作を確保するため、データシートの重要な動作条件セクションを参照してください。

データシートでは、複数の機能を持つピンの場合（IN1/SDIなど）、そのピンの本来の名称、もしくは説明箇所で機能が明白な場合はそのいずれかの機能名（「IN1」など）で表記しています。

アプリケーション

  • 自動試験装置（ATE）の負荷とプローブ・ボード
  • DC信号を印可する高速デジタル・テスト
  • リレーの代替
  • RFテスト用計測器
  • ATE：RF、デジタル、ミックスド・シグナル
  • RFワイヤレス通信
  • 高性能なRFスイッチ
ADGM1144
MEMSスイッチ、0Hz/DC〜18GHz、SP4T
ADGM1144 Chip Illustration ADGM1144 Functional Block Diagram ADGM1144 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ATE（自動試験装置） 1
AD5522
製造中 パラメータ測定ユニット、クワッド、レベル設定用16ビットDAC内蔵
MEMSスイッチ 5
ADGM1304
新規設計に推奨

0Hz/DC～14GHz、単極、4投ドライバ内蔵MEMSスイッチ
ADGM1004
新規設計に推奨 MEMSスイッチ、単極4投、0 Hz/DC ～ 13 GHz、2.5kV HBM ESD耐性、ドライバ内蔵
ADGM1001
新規設計に推奨 0 Hz / DC〜34 GHz、SPDTMEMSスイッチ
ADGM1002
新規設計に推奨 0 Hz / DC〜20 GHz、SPDTMEMSスイッチ
ADGM1003
新規設計に推奨 0 Hz / DC〜16 GHz、SPDTMEMSスイッチ
リニア・レギュレータ 3
ADP7142
新規設計に推奨 40V、200mA、低ノイズ、CMOS LDOリニア電圧レギュレータ
LT1962
新規設計に推奨 300mA、低ノイズ、マイクロパワーLDOレギュレータ
LT3045-1
新規設計に推奨 20V、500mA、超低ノイズ、 VIOC制御を備える超高PSRRリニア・レギュレータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • ADGM1144

Sパラメータ 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADGM1144

ADGM1144（0Hz/DC～18GHz、SP4T、MEMSスイッチ）の評価

今すぐ購入 詳細を表示

機能と利点

  • 単電源電圧：3.3V
  • 広い周波数範囲：DC～18GHz
  • RF信号用SMAコネクタ
  • パラレル・インターフェースとSPI
  • アナライザ・キャリブレーション用の伝送ライン経由オンボード・キャリブレーション

製品詳細

EVAL-ADGM1144SDZはADGM1144の評価ボードです。このデバイスはデュアルチップ無線周波数（RF）スイッチング・ソリューションであり、単極4投（SP4T）、マイクロマシン（MEMS）スイッチ、制御チップがコンパクトな5.00mm × 4.00mm × 1.0mmのLGAパッケージに収められています。

SP4Tスイッチは、帯域幅の観点で最適な性能、電力処理機能、RFアプリケーション向けの直線性を備えたアナログ・デバイセズのMEMSスイッチ技術を利用しています。制御チップは、MEMSスイッチに必要な高電圧信号を生成し、ユーザがシンプルで柔軟な相補型金属酸化膜半導体（CMOS）／低電圧トランジスタ・トランジスタ・ロジック（LVTTL）準拠の並列インターフェイスを介してその動作を制御できるようにします。シリアル・ペリフェラル・インターフェース（SPI）経由も同様です。複数のADGM1144デバイスをデイジーチェーン接続して、最小限のデジタル回線で複数のデバイスを構成することも可能です。

SPIの場合、EVAL-ADGM1144SDZはSDPボードを介してPCのUSBポートに接続します。EVAL-SDP-CB1Zボード（SDP-Bコントローラ・ボード）は、アナログ・デバイセズのWebサイトでご注文いただけます。

EVAL-ADGM1144SDZには、RF信号と制御信号用のコネクタ、およびスイッチの動作を制御してその性能を評価するためのリンクが付属しています。

ADGM1144の詳細については、ADGM1144のデータシートを参照してください。EVAL-ADGM1144SDZを使用する際は、ユーザ・ガイドと併せてADGM1144のデータシートも参照してください。

eval board
schematic 4
schematic 5
schematic 6
EVAL-24LGA54EBZ

スイッチおよびマルチプレクサ・ポートフォリオの24ピンLGAデバイスの評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 24ピン、5mm × 4mm LGA評価用ボード
  • メイン・デバイスのソケットを簡単に変更可能
  • 信号入出力用のSMAコネクタ
  • Arduinoシールドのサポートを内蔵

製品詳細

EVAL-24LGA54EBZでは、別売のスイッチおよびマルチプレクサ・ポートフォリオの24ピン・ランド・グリッド・アレイ（LGA）パッケージ・デバイスを簡単に評価できます。EVAL-24LGA54EBZにはソケットが付属しており、ハンダ付け処理なしで24ピンLGAデバイスを評価用ボードに固定できます。

ユーザ・ガイドの図1に、EVAL-24LGA54EBZが示されています。24ピンLGAデバイスは、評価用ボードの中央ソケットに簡単に挿入できます。この評価用ボードは、様々なスイッチ構成を柔軟にテストできるように設計されています。各デバイス・ピンはヘッダー（K1～K17）に接続され、ユーザは必要に応じて、信号をルーティングしたり、ピンをグラウンドに接続したり、ピンを設定したりできます。K7～K13では、一般的な入出力（I/O）またはグラウンド接続がサポートされます。EVAL-24LGA54EBZは、K14～K17を使用する内部ロジックと、K1～K4を使用するシリアル・ペリフェラル・インターフェース（SPI）の、2つの制御モードをサポートしています。制御モードはK5で選択され、GNDに接続すると内部制御が有効になり、VDDに接続するとSPIが有効になります。EVAL-24LGA54EBZには、Subminiature Version A（SMA）コネクタ（J1～J11）が搭載されています。このコネクタはデバイス・ピンに直接接続され、信号アクセスに使用されるため、ユーザはテスト中に制御信号を簡単に印加または監視できます。

テスト対象デバイス（DUT）の詳細な仕様は、対応する製品のデータシートに記載されています。EVAL-24LGA54EBZを使用する際は、EVAL-24LGA54EBZのユーザ・ガイドと併せて製品データシートを参照してください。
EVAL-ADGM1144
ADGM1144（0Hz/DC～18GHz、SP4T、MEMSスイッチ）の評価

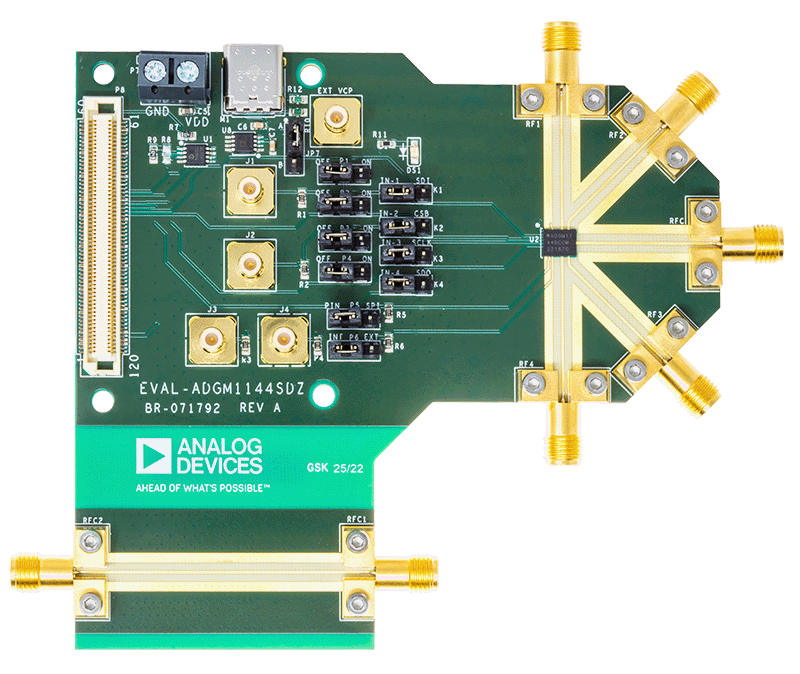

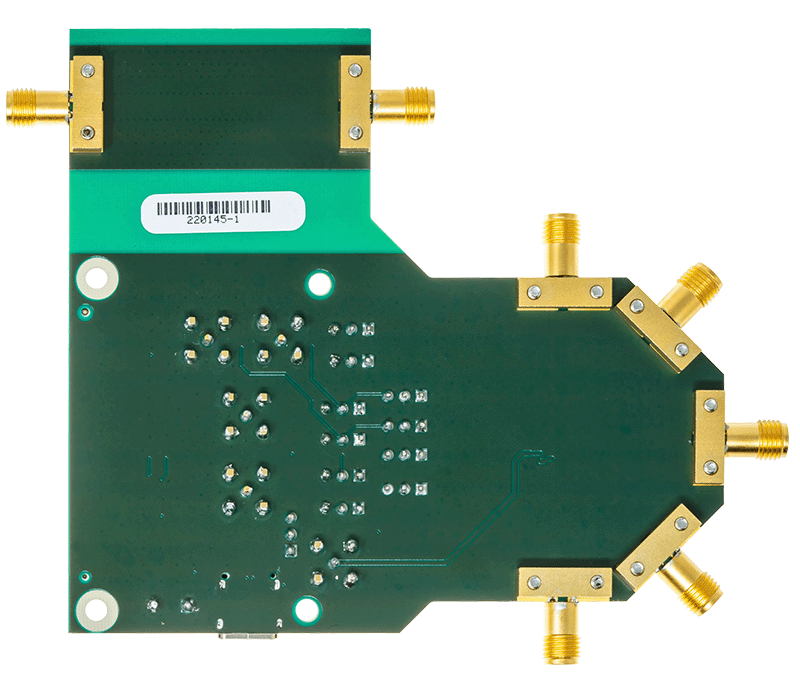

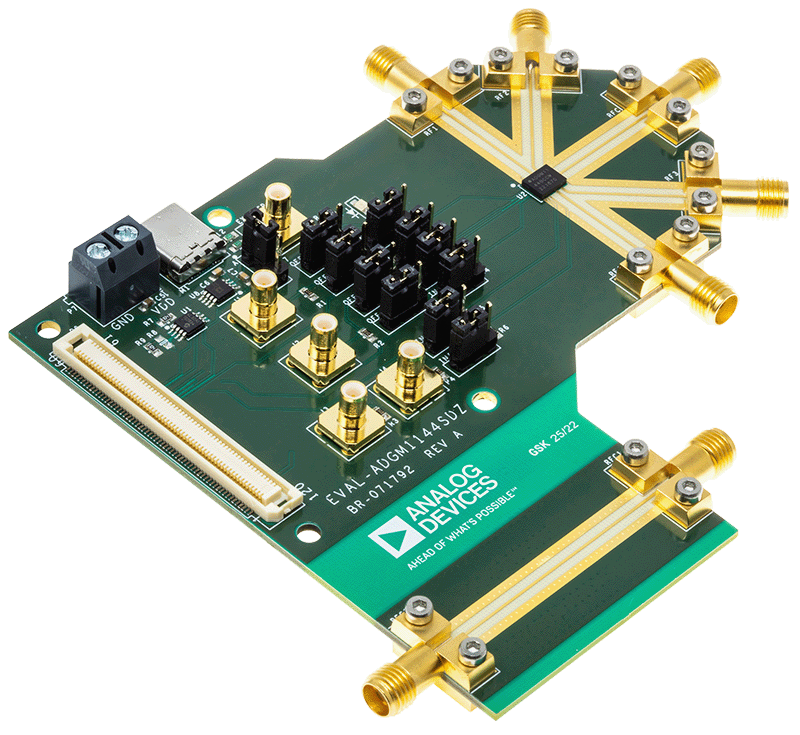

EVAL-ADGM1144SDZ Evaluation Board EVAL-ADGM1144SDZ Evaluation Board - Top View EVAL-ADGM1144SDZ Evaluation Board - Bottom View
EVAL-24LGA54EBZ
スイッチおよびマルチプレクサ・ポートフォリオの24ピンLGAデバイスの評価用ボード
EVAL 24LGA54EBZ Board Photo Angle View EVAL 24LGA54EBZ Board Photo Top View EVAL 24LGA54EBZ Board Photo Bottom View
