ADGM1002

0 Hz / DC〜20 GHz、SPDTMEMSスイッチ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$50.63
特長
  • ADGM1002:DC~20GHz
  • 挿入損失
    • 6GHzで0.5dB(代表値)
    • 20GHzで0.9dB(代表値)
  • IIP3:76dBm(代表値)
  • 最大RF電力:30dBm
  • オン抵抗:3.4Ω(代表値)
  • 最大DC電流:150 mA
  • 作動寿命:1億サイクル(最小)
  • スイッチ・オン時間(tON):200µs(代表値)
  • 3.3Vドライバを内蔵しているため並列制御およびSPI制御が簡素化
  • 個別制御可能なスイッチ
  • 省スペースの内蔵パッシブ・コンポーネント
  • 小型、5.00mm × 4.00mm × 0.90mm、24ピンLGAパッケージ
  • 温度範囲:–40°C~+85°C
製品概要
show more Icon

ADGM1001/ADGM1002/ADGM1003は、アナログ・デバイセズの微小電気機械システム(MEMS)スイッチ技術を使用して製造された、広帯域、単極双投(SP2T)スイッチです。この技術により、フォーム・ファクタが小さく、広RF帯域幅で低挿入損失の、最低0Hz/dcの周波数で動作するスイッチを実現できるため、RF範囲の広い高精度機器におけるスイッチング・ニーズに理想的なソリューションとなっています。デバイスは24ピン、5.00mm × 4.00mm × 0.90mmのランドグリッド(LGA)パッケージを採用しています。

内蔵された制御チップでは、相補型金属酸化膜半導体(CMOS)/低電圧トランジスタ-トランジスタ・ロジック(LVTTL)互換のパラレル・インターフェースによって、スイッチを静電作動するのに必要な高電圧が生成されます。すべてのスイッチは独立して制御可能です。

多機能ピンの名称は、該当する機能のみで表示されることがあります。

ADGM1001/ADGM1002/ADGM1003の主な仕様
モデル 帯域幅 最大RF電力(dBm) DC信号範囲(V) 最大DC電流(mA)
ADGM1001 DC~34GHz 33 ±6 200
ADGM1002 DC~20GHz 30 ±5 150
ADGM1003   DC~16GHz 27 ±3 75

アプリケーション

  • ATE負荷およびプローブ・ボード
  • DCおよび高速ループ・バック・テスト
  • リレーの代替
  • 再構成可能なフィルタおよび減衰器
  • 防衛用およびマイクロ波無線
  • セルラ・インフラストラクチャ:5Gミリ波
  • 各種デジタル規格に対応:PCIe Gen4/Gen5/Gen6、USB 3およびUSB 4、PAM 4

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$50.63

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADGM1002BCCZ
  • HTML
  • HTML
ADGM1002BCCZ-R2
  • HTML
  • HTML
ADGM1002BCCZ-RL7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

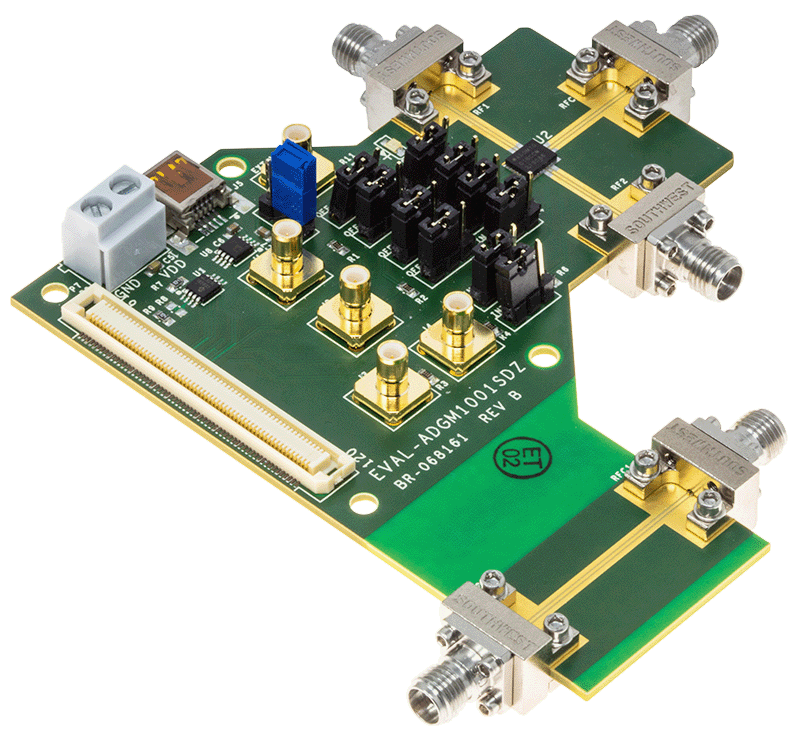

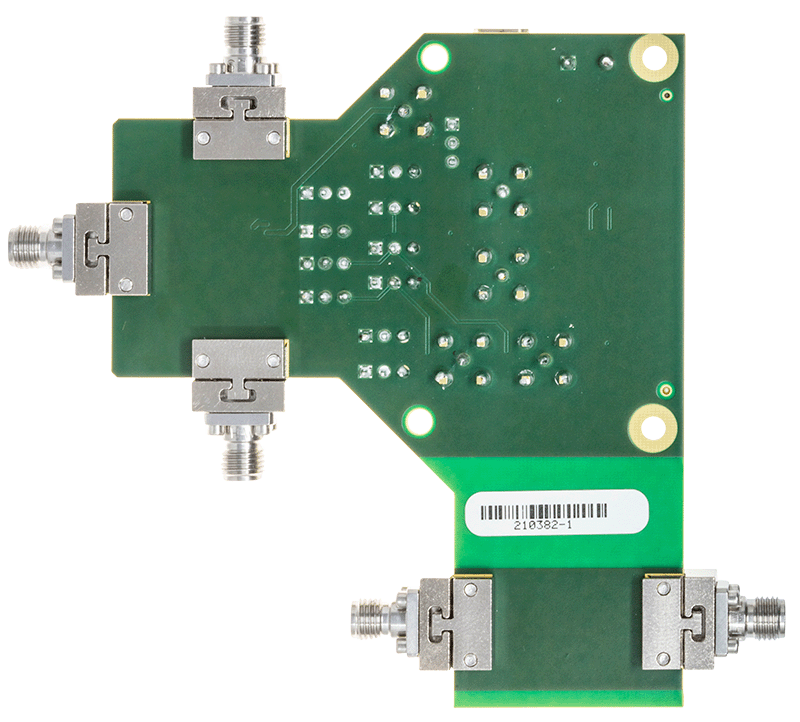

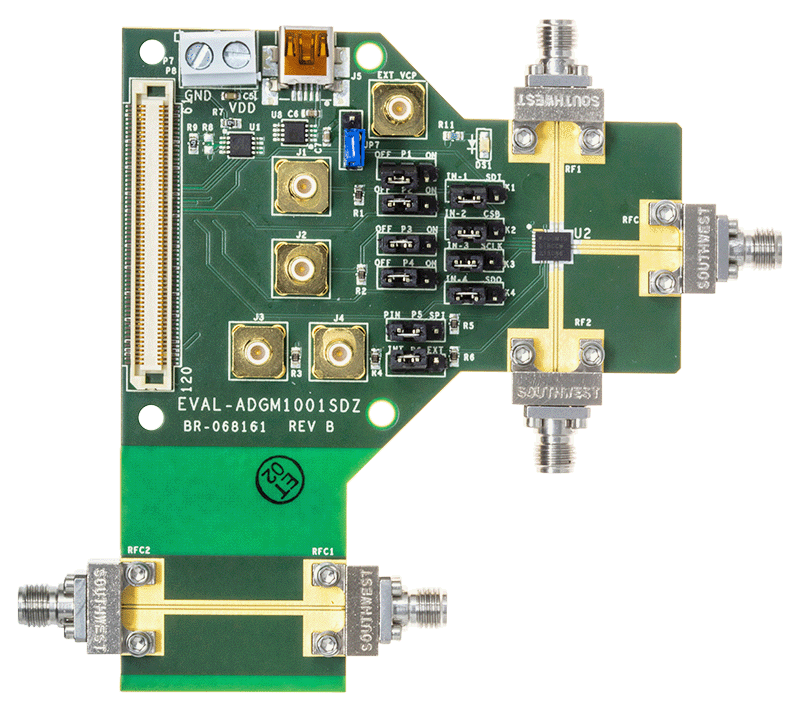

EVAL-ADGM1001

0Hz/DC~34GHz、SPDTのMEMSスイッチADGM1001の評価

zoom

EVAL-ADGM1001

0Hz/DC~34GHz、SPDTのMEMSスイッチADGM1001の評価

0Hz/DC~34GHz、SPDTのMEMSスイッチADGM1001の評価

機能と利点

  • 単電源電圧:3.3 V
  • 広い周波数範囲:DC~34GHz
  • RF信号用SMAコネクタ
  • パラレル・インターフェースとSPI
  • アナライザ・キャリブレーション用のオンボードCALIBRATION THRU伝送ライン

製品の詳細

ユーザ・ガイドでは、単極双投(SPDT)、微小電気機械システム(MEMS)スイッチおよび制御チップが5.00mm × 4.00mm × 0.90mmの小型LGAパッケージに収められたデュアル・チップのRFスイッチング・ソリューションであるADGM1001のための、EVAL-ADGM1001SDZ評価用ボードについて説明しています。

SPDTスイッチは、アナログ・デバイセズのMEMSスイッチ技術を使用しており、RFアプリケーションの帯域幅、電力処理能力、および直線性の点で最適なパフォーマンスを提供します。制御チップは、MEMSスイッチに必要な高電圧信号を生成し、ユーザはシンプルで柔軟な相補型金属酸化膜半導体(CMOS)/低電圧トランジスタ-トランジスタ・ロジック(LVTTL)準拠の並列インターフェースやシリアル・ペリフェラル・インターフェース(SPI)を介してその動作を制御できます。複数のADGM1001デバイスをデイジーチェーン接続して、最小限のデジタル回線数で複数のデバイスを構成できるようにすることができます。

SPIの場合、EVAL-ADGM1001SDZはSDPボードを介してPCのUSBポートに接続します。EVAL-SDP-CB1Zボード(SDP-Bコントローラーボード)は、アナログ・デバイセズのWebサイトwww.analog.com/SDP-Bから注文できます。

EVAL-ADGM1001SDZには、RF信号と制御信号用のコネクタ、およびスイッチの動作を制御してその性能を評価するためのリンクが付属しています。

ADGM1001の詳細については、ADGM1001データシートを参照してください。EVAL-ADGM1001SDZ評価ボードを使用する場合は、ユーザ・ガイドと併せて参照してください。
