ADG904

製造中

4:1マルチプレクサ、SP4T、広帯域（2.5GHz）、37dBのアイソレーション（1GHz）、1.65～2.75V、CMOS

データシート (Rev. D) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広帯域スイッチ: 2.5 GHz で −3 dB
  • ADG904:吸収型 4:1 マルチプレクサ／SP4T
  • ADG904-R: 反射型　4:1 マルチプレクサ／SP4T
  • 高オフ・アイソレーション（1 GHz で 37 dB）
  • 低挿入損失（DC ～ 1 GHz で 1.1 dB）
  • 1.65 ～ 2.75 V の単電源
  • CMOS/LVTTL 制御ロジック
  • 20 ピン TSSOP と4 mm × 4 mm LFCSP パッケージ
  • 低消費電力（最大1 μA）
  • 車載アプリケーション用に認定済み
ADG904-EP は、防衛および宇宙航空アプリケーション（AQEC）をサポートします。
  • ADG904-EP データシート（英語 pdf）はこちらからダウンロードできます。
  • ミリタリ温度範囲: −55°C  ～ +125°C
  • 製造ベースラインにて制御
  • 組み立て／テストは同一工場
  • 製造工場は一箇所に限定
  • PCN（製品変更通知）を強化
  • 品質データは要求に応じて入手可能
  • DSCC図面番号: V62/16614

ADG904/ADG904-Rは、CMOSプロセスを使用する広帯域の4:1アナログ・マルチプレクサであり、高アイソレーションと低挿入損失（～1GHz）を実現します。ADG904は50Ωの終端シャント・レッグを備えた吸収/整合マルチプレクサで、ADG904-Rは反射マルチプレクサです。これらのデバイスは、DC～1GHzの周波数範囲で高アイソレーションが得られるように設計されています。

ADG904/ADG904-Rスイッチは、共通の1つの出力RFCに対して4つの入力があり、そのうちの1つに入力を切り替えます。どの入力を使用するかは、3ビット・バイナリのアドレス・ライン（A0、A1、EN）によって決まります。ENピンのロジック1でデバイスをディスエーブルにします。

この部品はオンボードのCMOS制御のロジック回路を備えているため、外付けの制御回路は不要です。制御入力はCMOSとLVTTLのいずれにも対応します。ADG904/ADG904-Rは消費電力が低いため、ワイヤレス・アプリケーションや汎用の高周波数スイッチングに適しています。

製品ハイライト
  1. オフ・アイソレーション: −37 dB @1 GHz
  2. 挿入損失: 1.1 dB @ 1 GHz
  3. 20 ピン TSSOP/LFCSP パッケージ
アプリケーション
  • ワイアレス通信
  • 汎用 RF スイッチング
  • デュアルバンド・アプリケーション
  • 高速フィルタ選択
  • デジタル・トランシーバ・フロントエンド・スイッチ
  • IF スイッチング
  • チューナー・モジュール
  • アンテナ・ダイバーシティ・スイッチ
ADG904
4:1マルチプレクサ、SP4T、広帯域（2.5GHz）、37dBのアイソレーション（1GHz）、1.65～2.75V、CMOS
ADG904-904-R Functional Block Diagram ADG904-904-R Functional Block Diagram ADG904-904-R Pin Configuration ADG904-904-R Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 3

アプリケーション・ノート 2

技術記事 1

評価用設計ファイル 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

ADG904/ADG904-R S-Parameters 2

評価用キット

EVAL-ADG904

ADG904-R Evaluation Board

今すぐ購入 詳細を表示

製品詳細

The ADG904/ADG904-R evaluation board allows designers to evaluate the high performance, wideband switches with minimum effort. To test these devices to ensure that they meet the user's requirements,   the user needs only a power supply and a network analyzer to use this evaluation board.

EVAL-ADG904
ADG904-R Evaluation Board

リファレンス・デザイン

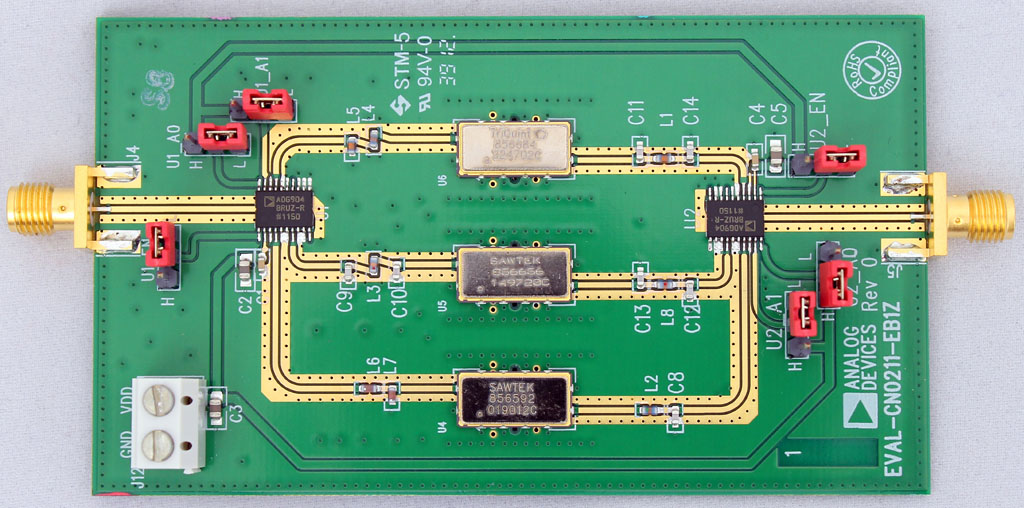

CN0211 Circuits from the Lab®

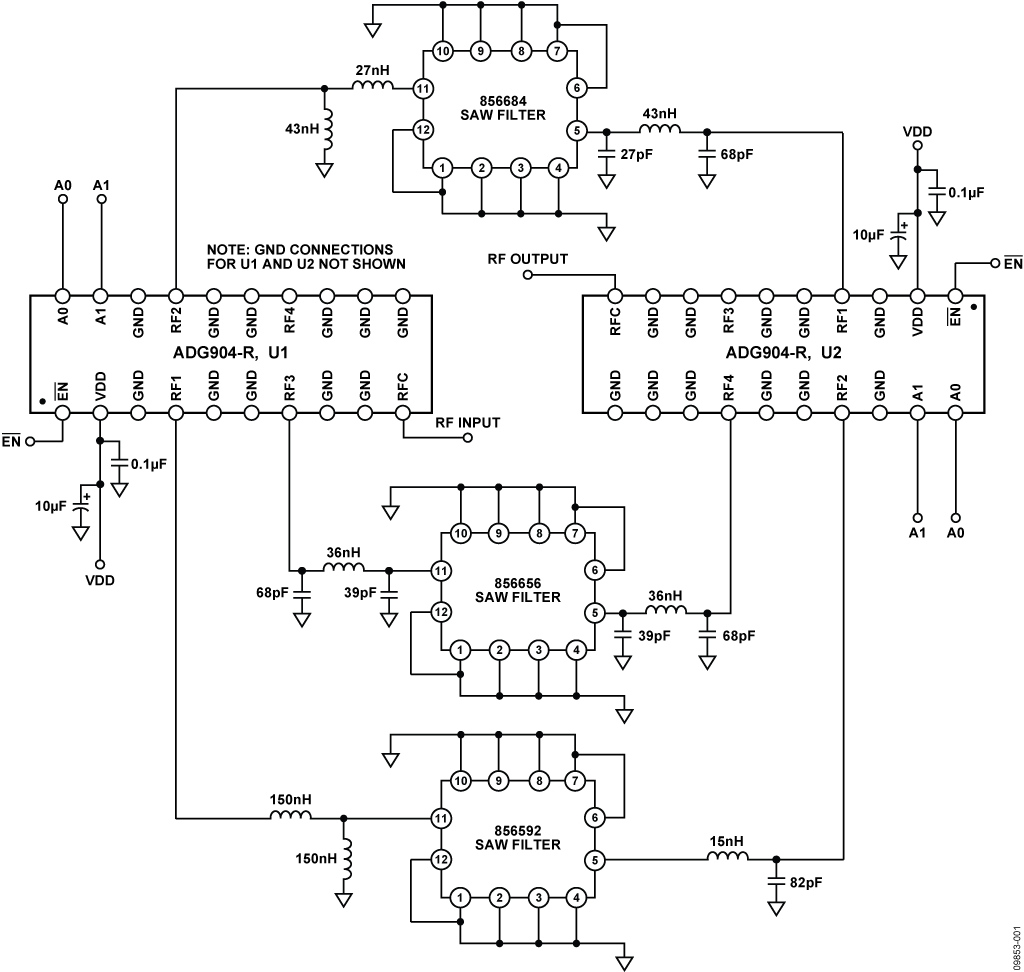

ワイヤレス・インフラ向け IF バンドパス・フィルタ・バンクの切り替え回路 ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • RF signal routing techniques
  • Selectable filter response
  • Excellent off isolation of -50 dB at 200 MHz
CN0211
ワイヤレス・インフラ向け IF バンドパス・フィルタ・バンクの切り替え回路 ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。
