製品概要
機能と利点
- 総合IDD: 7.5 mA
- RF/IF帯域幅: 2.4 GHz/1.0 GHz
- 電源電圧: 2.7 V～3.3 V
- 別々のVPピンによりチューニング電圧の拡張が可能
- プログラマブルなデュアル・モジュラス・プリスケーラ
RF/IF: 8/9, 16/17, 32/33, 64/65 - プログラマブルなチャージ・ポンプ電流
- 3線式シリアル・インターフェースを内蔵
- アナログとデジタルのロック検出
- 高速ロック・モード
- パワーダウン・モード

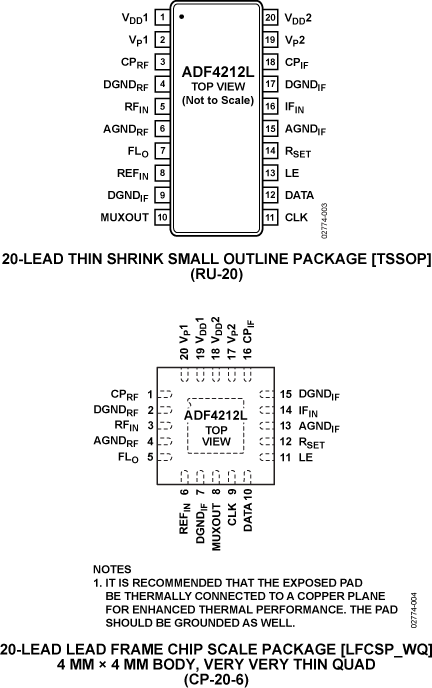

- 20ピンTSSOPパッケージまたは20ピンLFCSPパッケージを採用
製品概要

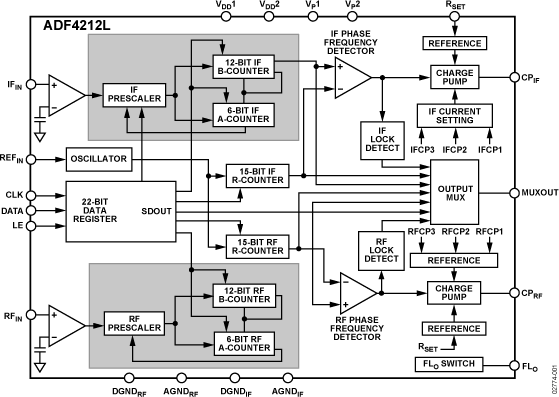

ADF4212Lはデュアル周波数シンセサイザであり、ワイヤレス・レシーバとトランスミッタのアップコンバージョン部分とダウンコンバージョン部分でローカル発振器(LO)を構成するときに使用されます。RFセクションとIFセクションに対してLOを提供することができます。低ノイズ・デジタル位相周波数検出器(PFD)、高精度チャージ・ポンプ、プログラマブルなリファレンス分周器、プログラマブルなAカウンタとBカウンタ、デュアル・モジュラス・プリスケーラ(P/P + 1)から構成されています。Aカウンタ(6ビット)とB カウンタ(12ビット)とデュアル・モジュラス・プリスケーラ(P/P + 1)の組み合わせにより、N分周器(N = BP + A)が構成されます。さらに、15ビットのリファレンス・カウンタ(R カウンタ)を使うと、PFD入力でREFIN周波数が選択可能になります。シンセサイザを外部ループ・フィルタおよび電圧制御発振器(VCO)と組み合わせて使うと、位相ロック・ループ(PLL)全体を構成することができます。すべての内蔵レジスタの制御は、1.8 Vと互換性のあるシンプルな3線式インターフェースを経由して行います。このデバイスは、2.7 V～3.3 Vの電源範囲で動作し、使用しない場合にはパワーダウンさせることができます。
アプリケーション
- ワイヤレス・ハンドセット(GSM、PCS、DCS、DSC1800、CDMA、WCDMA)
- 無線基地局(GSM、PCS、DCS、CDMA、WCDMA)
- 無線LAN
- ケーブルTVチューナ(CATV)
- 通信テスト装置
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
PLL／シンセサイザ1/1/2000
-
FAQ7/26/2017
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022
-
Phase-Locked Loops for High-Frequency Receivers and Transmitters - Part 37/1/1999 アナログ・ダイアログ
-
高周波レシーバー／トランスミッタ向けのPLL【Part 2】5/1/1999 アナログ・ダイアログ
-
高周波レシーバー／トランスミッタ向けのPLL【Part 1】3/1/1999 アナログ・ダイアログ
ツールおよびシミュレーション
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
