ADE7880

製造中

電力量計IC、多相用、マルチファンクション、高調波モニタリング機能付

データシート (Rev. C)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高精度：IEC 62053-21、IEC 62053-22、IEC 62053-23、EN50470-1、EN50470-3、ANSI-C12.20及びIEEE1459規格をサポート
  • IEC 61000-4-7クラスⅠおよびクラスⅡ精度仕様をサポート
  • 3相／3線式、3相／4線式（デルタ結線またはWYE結線）、その他の3相方式と互換
  • 全相の、rms値、有効／無効／皮相電力、力率、THD、2.8kHz通過帯域内の全高調波の高調波歪を提供
  • 中性電流の2.8kHz通過帯域内での全高調波の、rms値と高調波歪を提供
  • TA = 25°C、2000：1ダイナミック・レンジでの高調波電流／電圧rms値と高調波有効／無効電力の誤差は1%以下
  • 各位相とシステム全体のトータル（基本波と高調波）有効／皮相電力量と基本波有効／無効電力量を提供
  • 1000：1＠TA = 25℃でのダイナミック・レンジでの、有効電力量および基本波無効電力量の測定誤差は0.1%未満
  • 5000：1＠TA = 25℃のダイナミック・レンジでの、有効電力量及び基本波無効電力量の測定誤差は0.2%未満
  • 詳細はデータシートをご参照ください。


ADE7880は、シリアル・インターフェースと3つの柔軟性を備えたパルス出力を内蔵する、高精度3相電力量計ICです。ADE7880は、2次のシグマ・デルタ（ΣΔ）型A/Dコンバータ、デジタル積分器、リファレンス回路および、トータル（基本波と高調波の）有効／皮相電力量の測定、rms計算の実行に必要なすべての信号処理機能、ならびに基本波のみの有効／無効電力量計測の信号処理も内蔵しています。更にADE7880は、相電流／中性電流と相電圧の高調波rms値、有効／無効／皮相電力、全相について各高調波の力率と高調波歪みを計算します。全高調波歪とノイズ（THD+N）は、全ての電流と電圧に関して計算されます。固定小数点機能を備えたデジタル信号プロセッサ（DSP）がこの信号処理を実行します。DSPのプログラムは内部ROMメモリにストアーされます。

ADE7880は、3線と4線のWYE結線やデルタ結線方式のような、さまざまな3相構成の有効/無効/皮相電力量の測定に適しています。ADE7880は、各相に対するシステム・キャリブレーション機能、すなわちrmsオフセット補正、位相キャリブレーション、ゲイン・キャリブレーションを提供します。CF1、CF2およびCF3のロジック出力は、以下のような幅広い電力情報を提供します：トータルの有効、および皮相電力、または電流rms値の合計、基本波の有効および無効電力

ADE7880は、全てのADC出力にアクセス可能とする、波形サンプル・レジスタを内蔵しています。またこの製品は以下のような電力品質に関わる計測も可能です：ショート・デュレーション・ローまたはハイの電圧検出、ショート・デュレーション・ハイの電流変化、ライン電圧の期間計測、電圧と電流間の位相角。2つのシリアル・インターフェース、SPIとI2C、がADE7880との通信として使うことができます。専用の高速インターフェース、高速データ・キャプチャー（HSDC）ポートはI2Cと共に使うと、ADC出力とリアルタイムの電力情報へアクセスすることができます。またADE7880は2つの割り込み要求ピン、IRQ0とIRQ1、を備えており、割り込みイベントが発生した際にイネーブルを表示します。3種の特別に設計されたローパワ・モードでは、ADE7880が盗電状態である場合でも、積算電力の継続を確実にします。ADE7880は40ピンのLFCSP鉛フリー・パッケージを採用しており、ADE7854/ADE7858/ADE7868およびADE7878とピン互換となっています。

アプリケーション

  • 電力量メータ・システム
  • 電力品質のモニタリング
  • ソラー用インバータ
  • プロセス・モニタリング
  • 保護用デバイス
ADE7880
電力量計IC、多相用、マルチファンクション、高調波モニタリング機能付

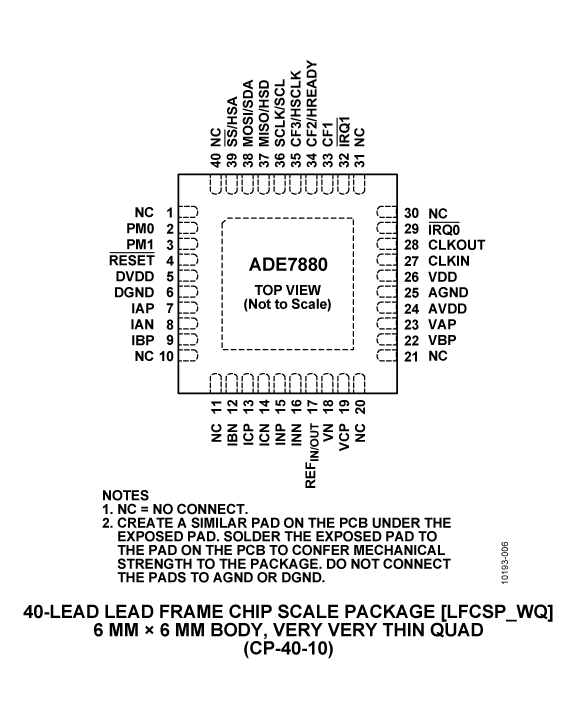

ADE7880 Functional Block Diagram ADE7880 Pin Configuration
