製品概要

機能と利点

  • TIA/EIA RS-485/RS-422規格に適合
  • RS-485 I/Oピン上でESD保護
  • ±15kVの人体モデル
  • データレート:250 kbps
  • 半二重オプション
  • 低スルーレートによるEMIの低減
  • 同相入力電圧範囲:-7~+12V
  • サーマル・シャットダウンおよび短絡保護
  • 8ピンSOICパッケージ

製品概要

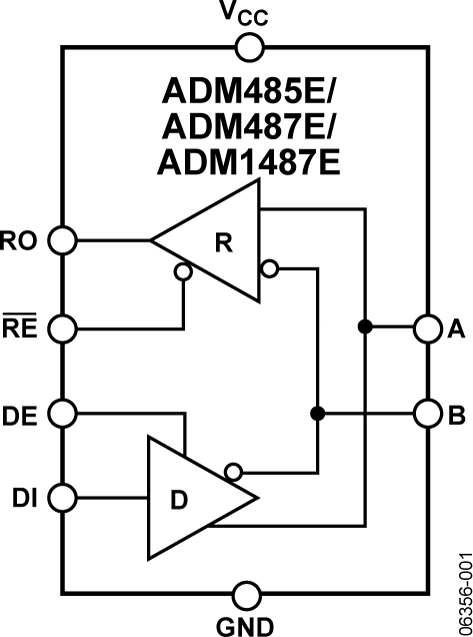

ADM485E/ADM487E/ADM1487Eは、マルチポイント・バス伝送ラインによる半二重通信に適した±15kV ESD保護機能付きの5V、低消費電力のデータ・トランシーバです。この各製品は平衡型伝送ライン向けに設計され、TIA/EIA規格のRS-485およびRS-422に適合しています。 ADM487Eと ADM1487Eは、最大128のトランシーバを1つのバス上に接続可能な1/4ユニット負荷のレシーバ入力インピーダンスを備え、これに対してADM485Eは最大32のトランシーバを1つのバス上に接続できます。必ず1つのドライバのみをイネーブルにするため、ディスエーブルまたはパワーダウンされたドライバの出力をスリーステートにして、バスの過負荷を防止します。

不適切に終端されたバスからの反射が原因で発生するEMIやデータ・エラーを低減するために、ドライバ出力はスルーレートが制限されています。バス競合または出力短絡が原因で引き起こされる過度に高い消費電力は、サーマル・シャットダウン回路で防止されます。これらのデバイスは工業用温度範囲で仕様規定され、8ピンSOICパッケージで提供されます。

アプリケーション

  • エネルギー/電力計測器
  • 照明システム
  • 工業制御
  • 通信
  • セキュリティ・システム
  • 計測機器
  • 製品ライフサイクル icon-recommended 製造中

    この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

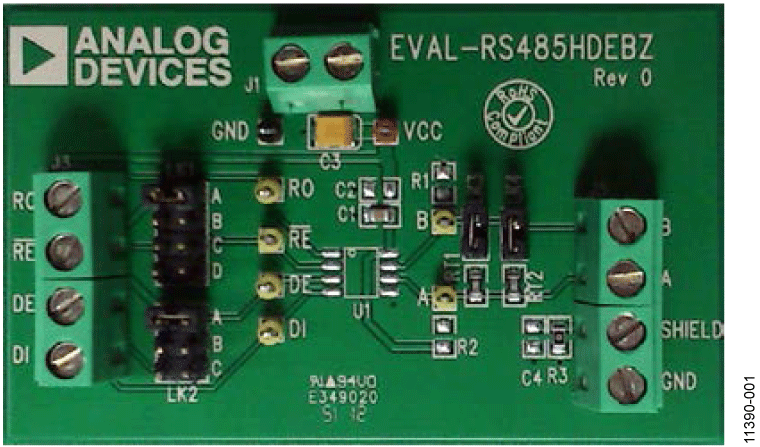

    評価キット (1)
