製品概要

機能と利点

  • 有効電力量、無効電力量、サンプル波形、rms電流、rms電圧を測定
  • 電流入力6チャンネル、電圧入力1チャンネル
  • 1000:1のダイナミックレンジで、有効電力量と無効電力量の誤差が0.1%以下
  • 電流トランスとRogowskiコイル・センサーをサポート
  • 瞬時電流測定値と瞬時電圧測定値を提供
  • 全6チャンネルで位相角を測定
  • 動作帯域幅:2 kHz
  • 外部オーバードライブ機能付きの1.2 Vリファレンス電圧(ドリフト10 ppm/°C(typ))を内蔵
  • 柔軟なI2C、SPI、HSDCの各シリアル・インターフェースを内蔵

製品概要

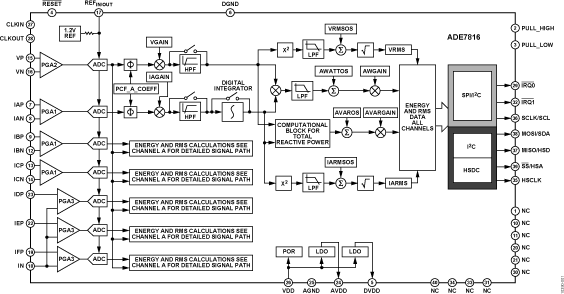

ADE7816は、1チャンネルの電圧と最大6チャンネルの電流を測定できるマルチチャンネル高精度電力量計デバイスです。このデバイスは、ラインの電圧と電流を測定し、有効電力量、無効電力量、瞬時rms電圧、瞬時rms電流を計算します。このデバイスは、7個のシグマ・デルタ(Σ-Δ)ADCと高精度電力量計コアを内蔵しています。6チャンネルの電流入力を使うと、複数の負荷を同時に測定することができます。1個の電圧チャンネルと6個の電流チャンネルの各々には、完全な信号パスが付いているためフルレンジの測定が可能です。各入力チャンネルは柔軟なゲイン・ステージをサポートしているため、電流トランス(CT)と組み合わせて使用することに適しています。デジタル積分器を6個内蔵しているため、Rogowskiコイル・センサーを使用することができます。

内蔵のメーター・レジスタは、SPIインターフェースまたはI2Cインターフェースを使ってアクセスすることができます。専用高速インターフェースである高速データ・キャプチャ(HSDC)ポートをI2Cと組み合わせて使用すると、ADC出力情報をリアルタイムにアクセスすることができます。2本の外部割込みピン(IRQ0IRQ1)を使うと、過電流、過電圧、ピーク、サグ検出のようなフルレンジの電力品質情報をアクセスすることができます。

ADE7816電力量計ICは、3.3 Vの電源電圧で動作し、鉛フリーでRoHS準拠の40ピンLFCSPパッケージを採用しています。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

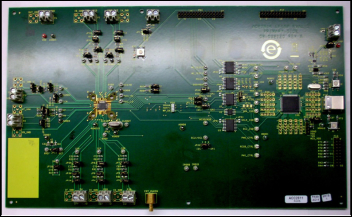

評価キット (1)

ツール

おすすめ製品

ADE7816 互換製品

推奨製品 Digital Isolators

  • For a dual, bi-directional, 5kV, hot swap isolator: ADUM2250.
  • For a dual, bi-directional, 2.5kV, hot swap isolator: ADUM1250.

推奨製品 External References

  • For high precision, low dropout, 10mA output: ADR3412.
  • For low drift, low noise, low power, low cost: ADR280.

推奨製品 RS-485/RS-422 Data Transceivers

  • For isolated full/half duplex transceiver with integrated transformer driver: ADM2487E.
  • For low power, half duplex transceiver in 8-lead SOIC package: ADM487E.
